J4125M
J4025M

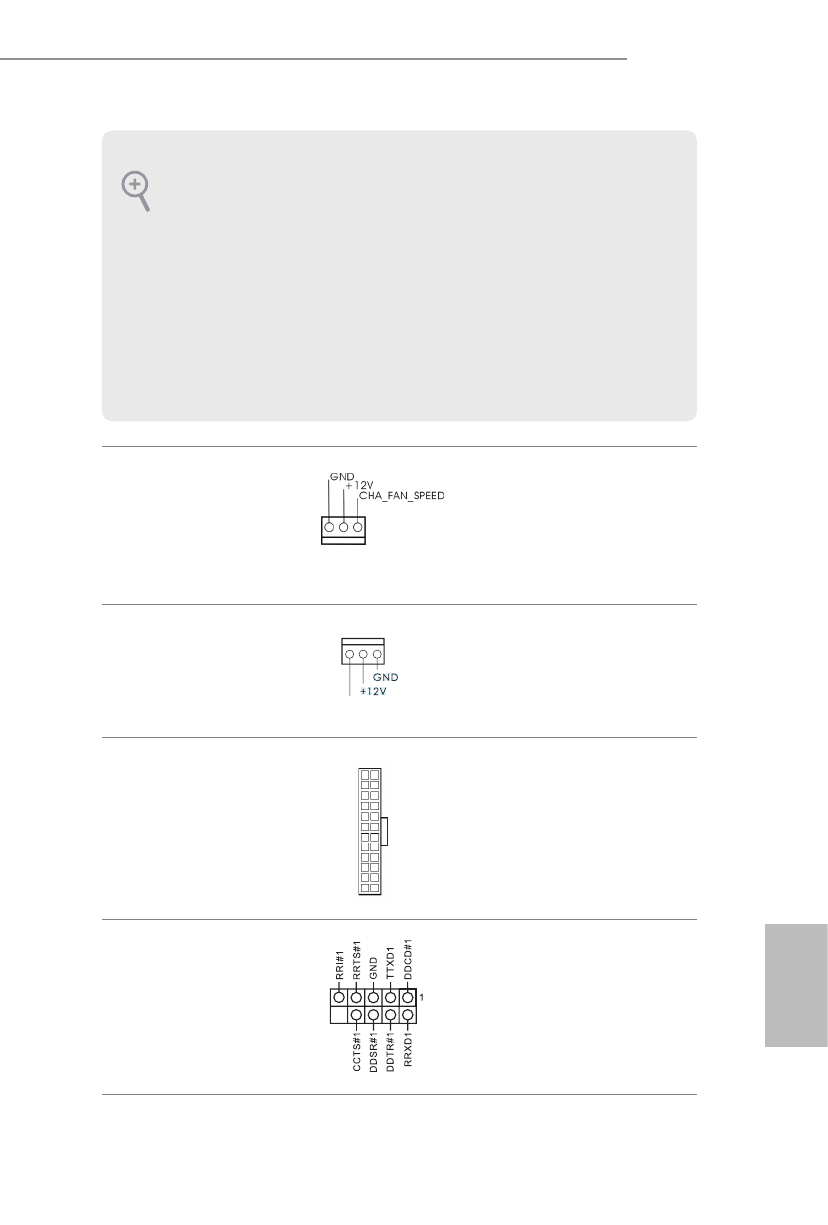

Gehäuselüfteranschluss
(3-polig, CHA_FAN1)
(siehe S. 1, Nr. 9)
Bitte verbinden Sie das
Lüfterkabel mit dem
Lüfteranschluss; der
schwarze Draht gehört zum
Erdungskontakt.
CPU-Lüfteranschluss
(3-polig, CPU_FAN1)
(siehe S. 1, Nr. 2)
Bitte verbinden Sie das CPU-
Lüfterkabel mit dem Anschluss;
der schwarze Draht gehört zum
Erdungskontakt.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 4)
Dieses Motherboard bietet einen
24-poligen ATX-Netzanschluss.
Bitte schließen Sie es zur Nut-
zung eines 20-poligen ATX-
Netzteils entlang Kontakt 1 und
Kontakt 13 an.
Serieller-Port-Stiftleiste
(9-polig, COM1)
(siehe S. 1, Nr. 15)
(9-polig, COM2)
(siehe S. 1, Nr. 16)
Diese Stiftleiste unterstützt ein
Modul für serielle Ports.
12
1
24
13
1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu
jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in
unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen
sie nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume
(Aufnahmelautstärke)“ an.
C P U _ FA N _ S P E E D
