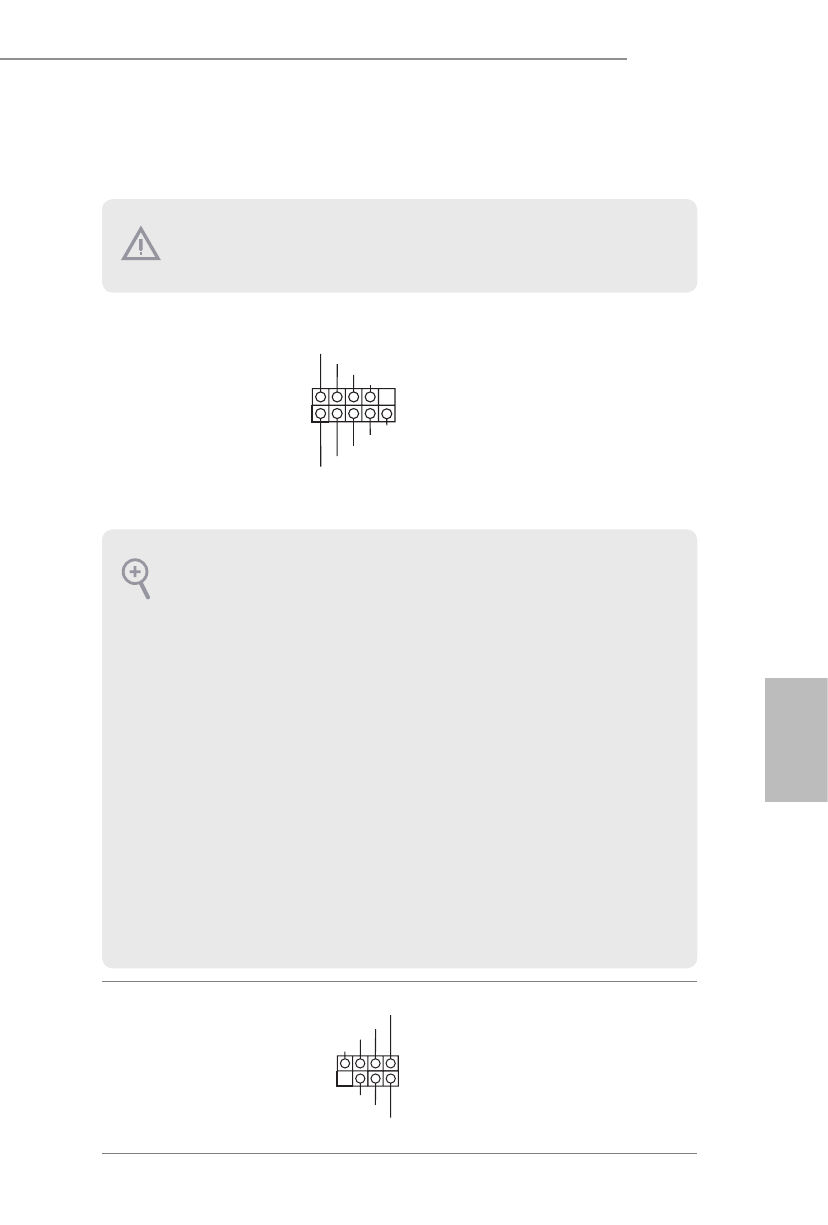

1.4   Колодки и разъемы, расположенные на системной

плате

Колодка системной
панели
(9-контактная, PANEL1)
(см. стр. 1, № 8)

Подключите расположенные на
корпусе выключатель питания,
кнопку перезагрузки и индикатор
состояния системы к этой колодке
в соответствии с распределением
контактов, приведенным ниже.
Перед подключением кабелей
определите положительный и
отрицательный контакты.

Колодка с разъемами
датчика вскрытия
корпуса и динамика
(7-контактный,
SPK_CI1)
(см. стр. 1, № 10)

Предназначена для подключения
датчика вскрытия корпуса и
корпусного динамика.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно

настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели

корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он

завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса.

Светодиодный индикатор горит, когда система работает. Когда система находится

в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме

ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на

передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет

считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель

включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор

питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При

подключении передней панели к этой колодке правильно подключайте провода к

контактам.

Расположенные на системной плате колодки и разъемы НЕ являются
перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-
колпачки. Установка перемычек-колпачков на эти колодки и разъемы может
вызвать неустранимое повреждение системной платы.

G N D

R E S E T #

P W R B T N #

P L E D -

P L E D +

G N D

H D L E D -

H D L E D +

1

G N D

1

+5V

DUMMY

SIGNAL

GND

DUMMY

SPEAKER

DUMMY
