91

B550 Phantom Gaming 4

Español

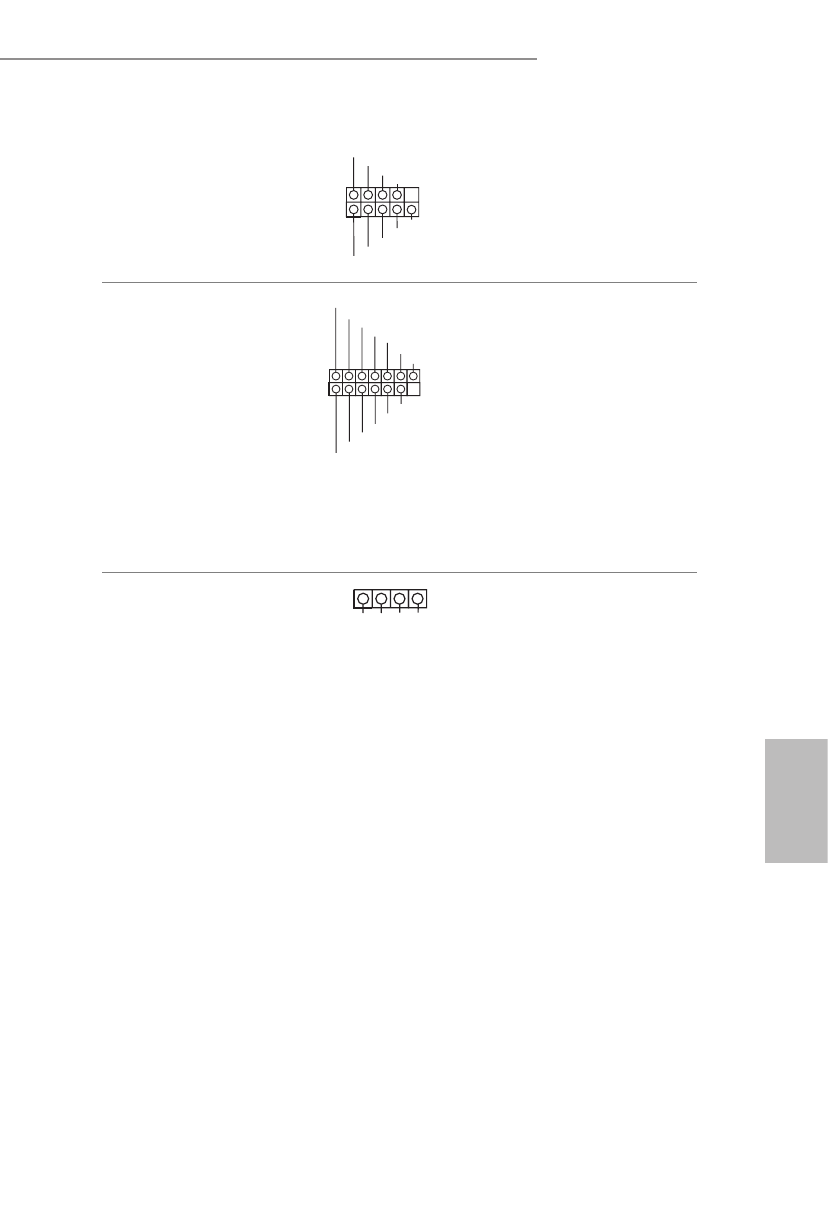

Cabezal de puerto serie
(COM1 de 9 contactos)
(consulte la pág. 1, nº 29)

C C T S # 1

R RT S # 1

D D S R # 1

D D T R # 1

R R X D 1

G N D

T T X D 1

D D C D # 1

1

R R I # 1

Este cabezal COM1 admite un
módulo de puerto serie.

Conector SPI TPM
(SPI_TPM_J1 de
13 contactos)
(consulte la pág. 1, nº 11)

1

SPI_DQ3

+3.3V

SPI_DQ2

SPI_CS0

TPM_Present

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

Este conector es compatible
con el sistema SPI Módulo de
Plataforma Segura (TPM, en
inglés), que puede almacenar de
forma segura claves, certificados
digitales, contraseñas y datos. Un
sistema TPM también ayuda a
aumentar la seguridad en la red,
protege las identidades digitales
y garantiza la integridad de la
plataforma.

Cabezales de LED RGB
(RGB_LED1 de 4 contactos)
(consulte la pág. 1, nº 28)
(RGB_LED2 de 4 contactos)
(consulte la pág. 1, nº 7)

12V G R B

1

El cabezal RGB se utiliza para
conectar el alargador de LED
RGB que permite a los usuarios
elegir entre varios efectos de
iluminación de LED.

Precaución: Nunca instale
el cable de LED RGB con la
orientación incorrecta ya que,
de lo contrario, el cable puede
dañarse.

*Consulte la página 40 para
obtener más instrucciones sobre
esta base de conexiones.
