104

Ру

сский

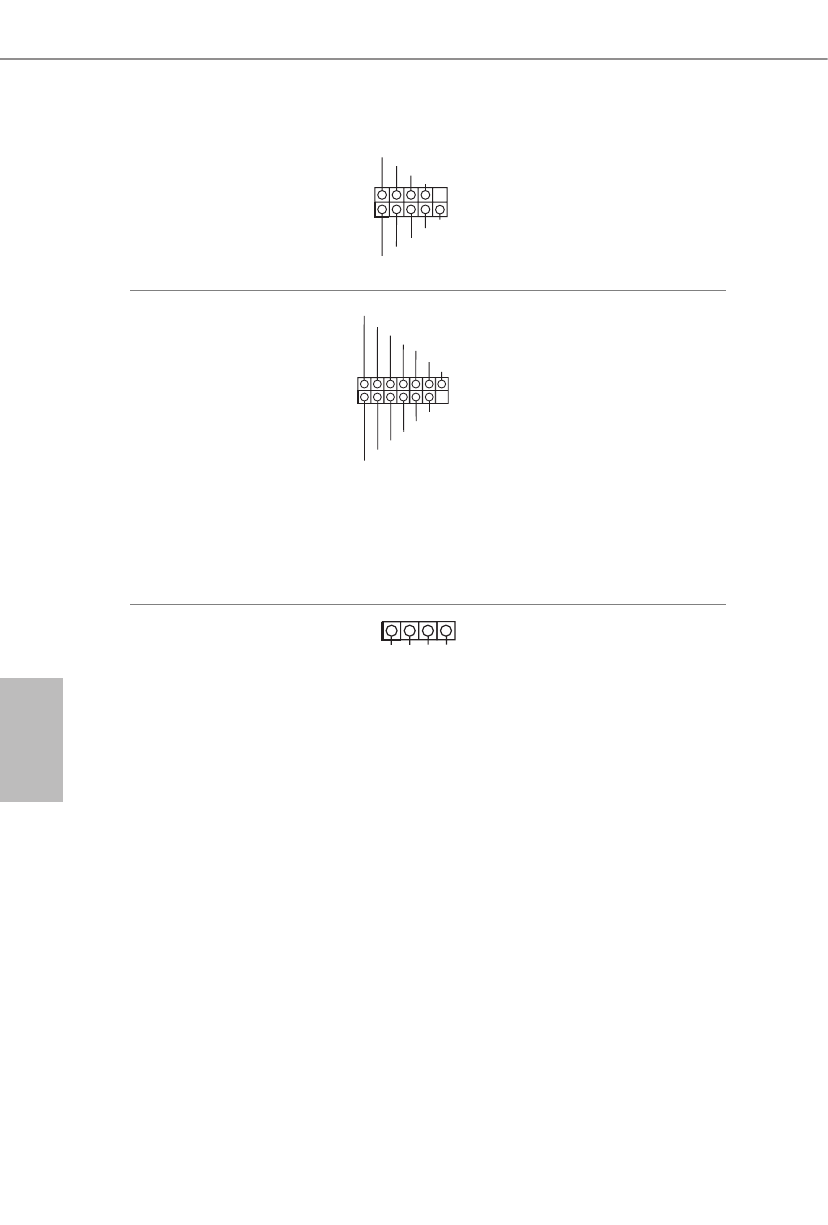

Колодка
последовательного порта
(9-контактная, COM1)
(см. стр. 1, № 29)

C C T S # 1

R RT S # 1

D D S R # 1

D D T R # 1

R R X D 1

G N D

T T X D 1

D D C D # 1

1

R R I # 1

Колодка COM1 поддерживает
подключение модуля
последовательного порта.

колодка SPI ТРМ
(13-контактная,
SPI_TPM_J1)
(см. стр. 1, № 11)

1

SPI_DQ3

+3.3V

SPI_DQ2

SPI_CS0

TPM_Present

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

Этот разъем обеспечивает
поддержку системы SPI
Trusted Platform Module
(TPM), которая способна
обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.

Колодки для подключения
светодиодной
RGB-подсветки.
(4-контактная,
RGB_LED1)
(см. стр. 1, № 28)
(4-контактная,
RGB_LED2)
(см. стр. 1, № 7)

12V G R B

1

Колодка RGB-подсветки
служит для подключения
удлинительного кабеля
светодиодной RGB-
подсветки, которая позволяет
реализовать различные
световые эффекты.

Внимание! Категорически

запрещается подключать

кабель светодиодной RGB-

подсветки с нарушением

полярности, так как это

может привести к его

повреждению.

* Дополнительные сведения об
использовании этой колодки
см. на стр. 40.
