51

B550 Phantom Gaming 4

Deutsch

Deutsch

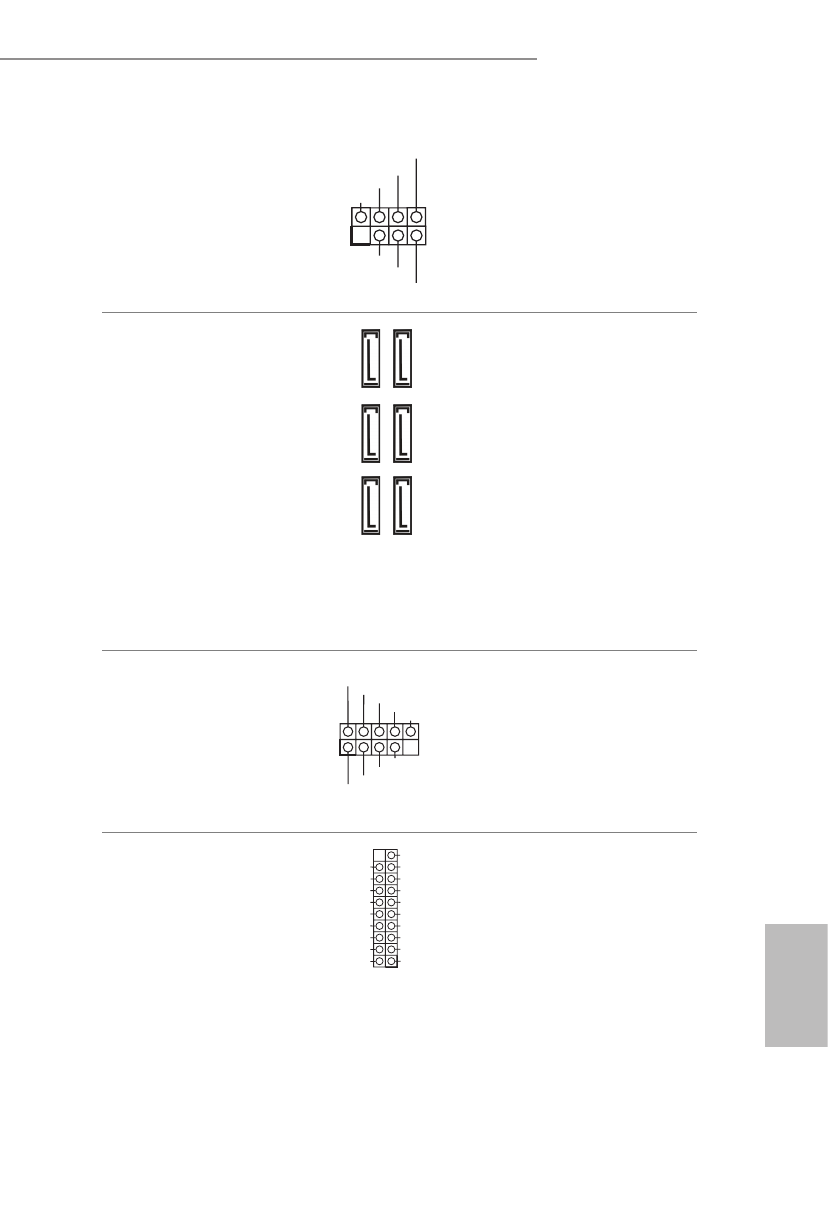

Betrieb-LED- und
Lautsprecher-Stiftleiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 20)

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Bitte verbinden Sie die Betrieb-
LED des Gehäuses und den
Gehäuselautsprecher mit dieser
Stiftleiste.

Serial-ATA-III-Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 16)
(SATA3_2:
siehe S. 1, Nr. 17)
(SATA3_3:
siehe S. 1, Nr. 14)
(SATA3_4:
siehe S. 1, Nr. 15)
(SATA3_5:
siehe S. 1, Nr. 12)
(SATA3_6:
siehe S. 1, Nr. 13)

SATA

3_1

SA

TA

3_3

SA

TA

3_5

SATA

3_2

SA

TA

3_4

SA

TA

3_6

Diese sechs SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 6,0 Gb/s.
* M2_3, und SATA3_5_6
nutzen Lanes gemeinsam.
Wenn einer von ihnen
benutzt wird, wird der andere
deaktiviert.

USB 2.0-Stiftleisten
(9-polig, USB_1_2)
(siehe S. 1, Nr. 24)
(9-polig, USB_3_4)
(siehe S. 1, Nr. 23)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Es gibt zwei Stiftleisten an
diesem Motherboard. Jede
USB 2.0-Stiftleiste kann zwei
Ports unterstützen.

USB 3.2 Gen1-Stiftleiste
(19-polig, USB3_7_8)
(siehe S. 1, Nr. 10)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Es gibt eine Stiftleiste an diesem
Motherboard. Jede USB 3.2
Gen1-Stiftleiste kann zwei Ports
unterstützen.
