103
B550 Phantom Gaming 4
Ру
сский

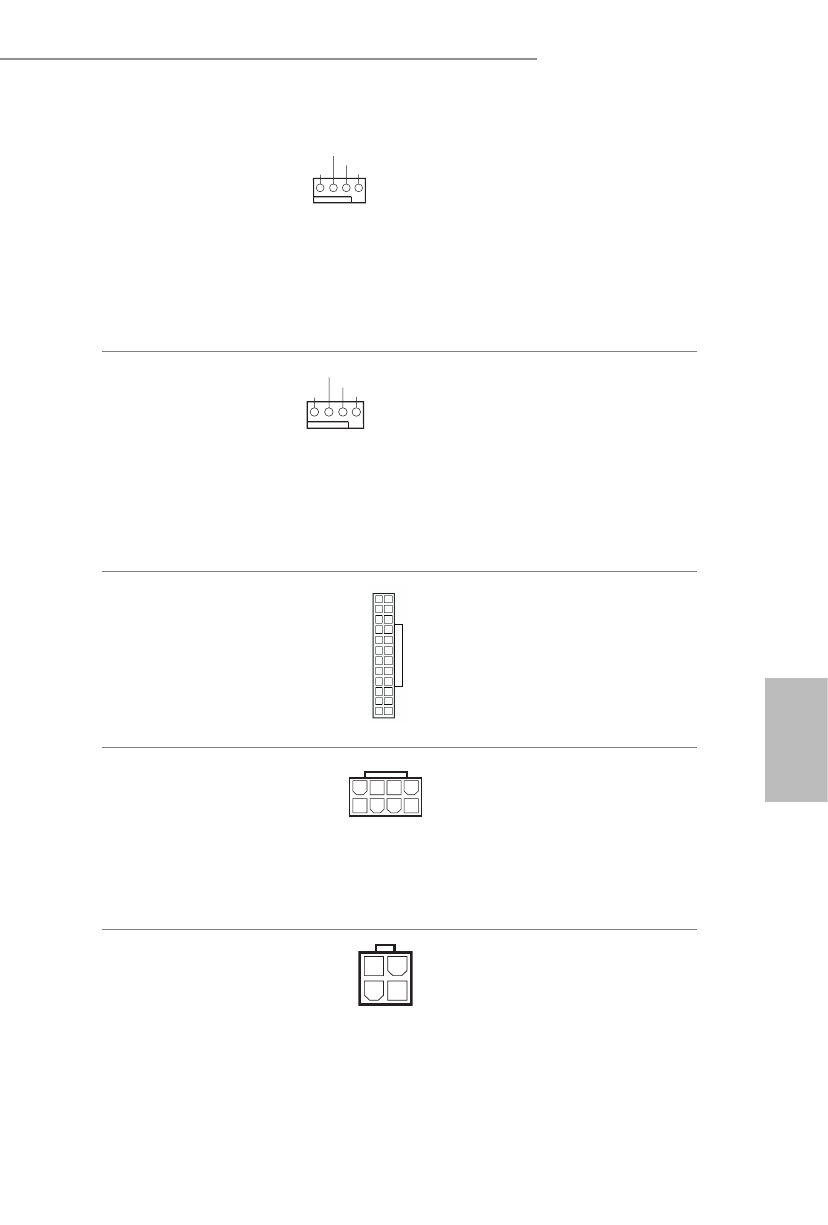

Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр. 1, № 4)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Эта материнская плата
снабжена 4-контактным
разъемом для малошумящего
вентилятора ЦП. Если вы
собираетесь подключить
3-контактный вентилятор
охлаждения процессора,
подключайте его к контактам
1-3.
Разъем для вентилятора
ЦП и вентилятора
водяной помпы.
(4-контактный CPU_
FAN2/WP)
(см. стр. 1, № 1)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Эта материнская плата
снабжена 4-контактным
разъемом для малошумящего
вентилятора ЦП. Если вы
собираетесь подключить
3-контактный вентилятор
охлаждения процессора,
подключайте его к контактам
1-3.
Разъем питания АТХ
(24-контакта, ATXPWR1)
(см. стр. 1, № 9)
12
1
24
13
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 13.
Разъем питания АТХ 12 В
(8-контактов, ATX12V1)
(см. стр. 1, № 2)
4 1
8 5
Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный разъем питания
ATX, подключите его вдоль
контакта 1 и контакта 5.
Разъем питания АТХ 12 В
(4-контактов, ATX12V2)
(см. стр. 1, № 3)
К данному разъему
подключается источник
питания ATX 12 В.
*Разъем от блока питания
подсоединяется к этому
разъему только в одной
ориентации.
