102

Ру

сский

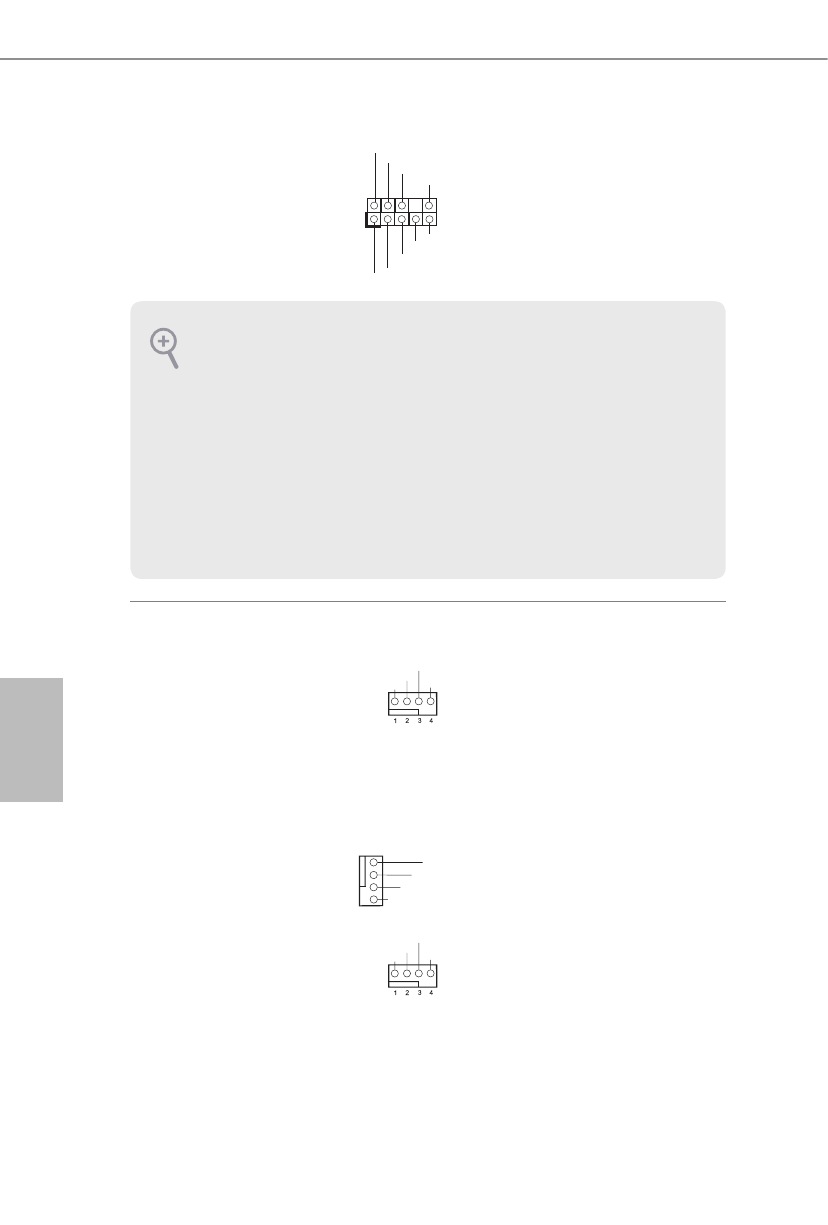

Аудиоколодка передней
панели
(9-контактов,
HD_AUDIO1)
(см. стр. 1, № 30)

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

Эта колодка предназначена
для подключения
аудиоустройств к передней
аудиопанели.

Разъемы для корпусного
вентилятора и
вентилятора водяной
помпы.
(4-контактный
CHA_FAN1/WP)
(см. стр. 1, № 21)
(4-контактный
CHA_FAN2/WP)
(см. стр. 1, № 25)

(4-контактный
CHA_FAN3/WP)
(см. стр. 1, № 31)
(4-контактный
CHA_FAN4/WP)
(см. стр. 1, № 26)

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

FAN_SPEED

FAN_SPEED_CONTROL

FAN_VOLTAGE

GND

4

3

2

1

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

Предназначены для
подключения кабелей
разъемов вентиляторов и
подключения черного провода
к заземлению.

1.  Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,

но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве
и руководстве на корпус.

2.  При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC’97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
