116

Por

tuguês

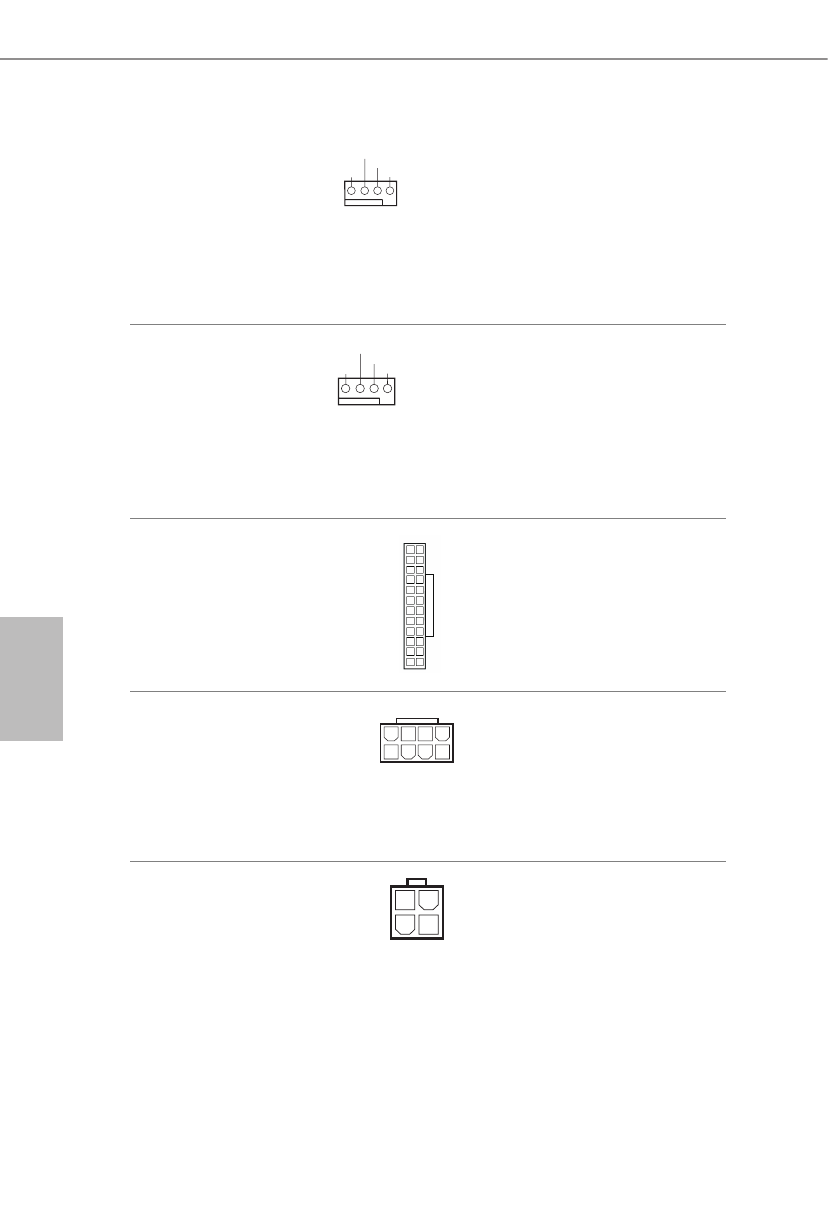

Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 4)

GND

FAN_VOLTAGE

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1    2    3    4

Esta placa mãe inclui um
conector de ventilador da CPU
(Ventilador silencioso) de
4 pinos. Se você pretende
conectar um ventilador da CPU
de 3 pinos, por favor, conecte-o
ao Pino 1-3.

Conector de Ventoinha de
CPU / Ventilador de Água
(CPU_FAN2/WP de
4 pinos)
(ver p.1, N.º 1)

GND

FAN_VOLTAGE

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1    2    3    4

Esta placa mãe inclui um
conector de ventilador da CPU
(Ventilador silencioso) de
4 pinos. Se você pretende
conectar um ventilador da CPU
de 3 pinos, por favor, conecte-o
ao Pino 1-3.

Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 9)

12

1

24

13

Esta placa-mãe inclui um
conector de alimentação ATX
de 24 pinos. Para utilizar uma
fonte de alimentação ATX de
20 pinos, introduza-a no Pino 1
e Pino 13.

Conector de alimentação de
12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 2)

4                            1

8                            5

Esta placa-mãe inclui um
conector de alimentação de 12V
ATX de 8 pinos. Para utilizar
uma fonte de alimentação ATX
de 4 pinos, introduza-a no
Pino 1 e Pino 5.

Conector de alimentação de
12V ATX
(ATX12V2 de 4 pinos)
(ver p.1, N.º 3)

Por favor, ligue este conector a
uma alimentação de força ATX
12V.

*O plugue de sua fonte de
alimentação se encaixa neste
conector apenas em uma
orientação.
