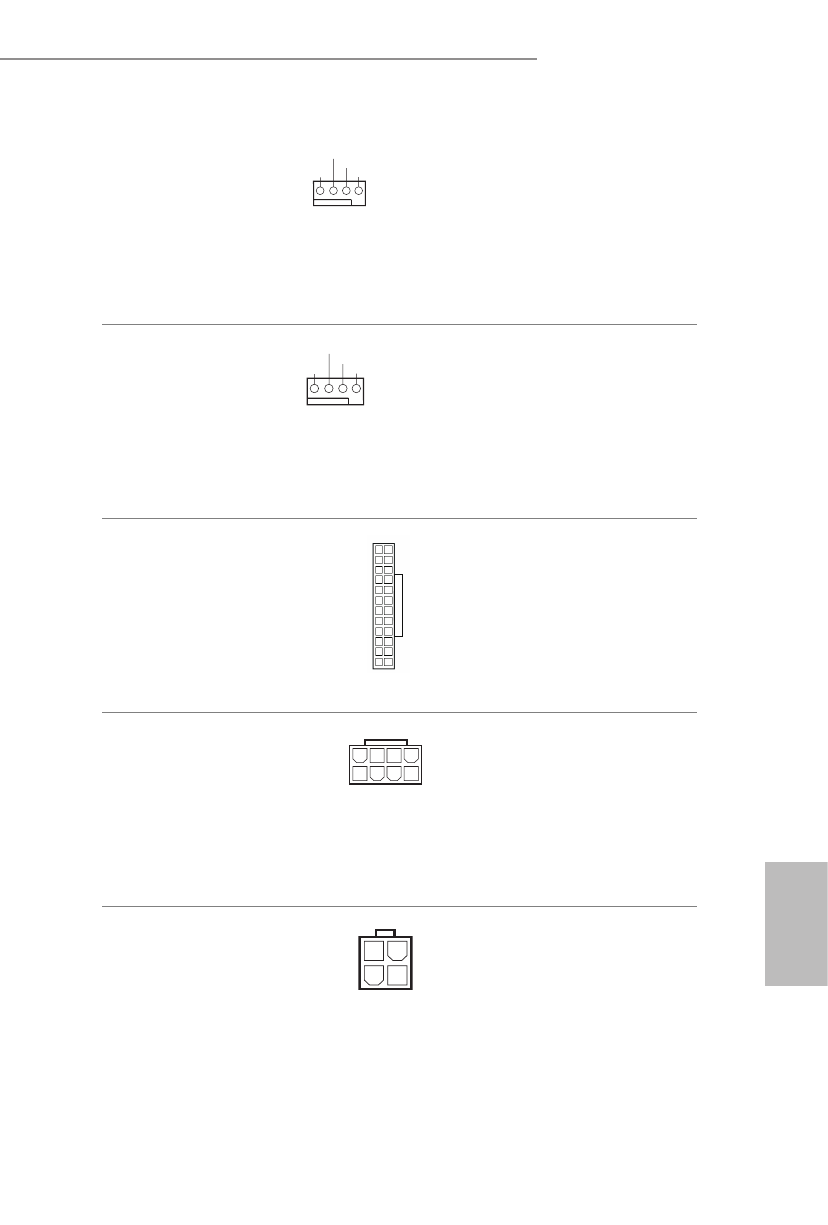

65

B550 Phantom Gaming 4

Fr

ançais

Français

Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 4)

GND

FAN_VOLTAGE

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1    2    3    4

Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur (Quiet Fan) à
4 broches. Si vous envisagez
de connecter un ventilateur de
processeur à 3 broches, veuillez
le brancher sur la broche 1-3.

Connecteur ventilateur de
processeur / ventilateur
pompe à eau
(CPU_FAN2/WP à
4 broches)
(voir p.1, No. 1)

GND

FAN_VOLTAGE

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1    2    3    4

Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur (Quiet Fan) à
4 broches. Si vous envisagez
de connecter un ventilateur de
processeur à 3 broches, veuillez
le brancher sur la broche 1-3.

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 9)

12

1

24

13

Cette carte mère est dotée d’un
connecteur d’alimentation
ATX à 24 broches. Pour utiliser
une alimentation ATX à
20 broches, veuillez effectuer les
branchements sur la Broche 1 et
la Broche 13.

Connecteur d’alimentation
ATX 12 V
(ATX12V1 à 8 broches)
(voir p.1, No. 2)

4                            1

8                            5

Cette carte mère est dotée d’un
connecteur d’alimentation
ATX 12 V à 8 broches. Pour
utiliser une alimentation ATX à
4 broches, veuillez effectuer les
branchements sur la Broche 1 et
la Broche 5.

Connecteur d’alimentation
ATX 12 V
(ATX12V2 à 4 broches)
(voir p.1, No. 3)

Veuillez connecter une source
d'alimentation ATX 12 V à ce
connecteur.

*La fiche d'alimentation
électrique s'adapte à ce
connecteur dans un seul sens.
