1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre
estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá
causar danos permanentes à placa-mãe.

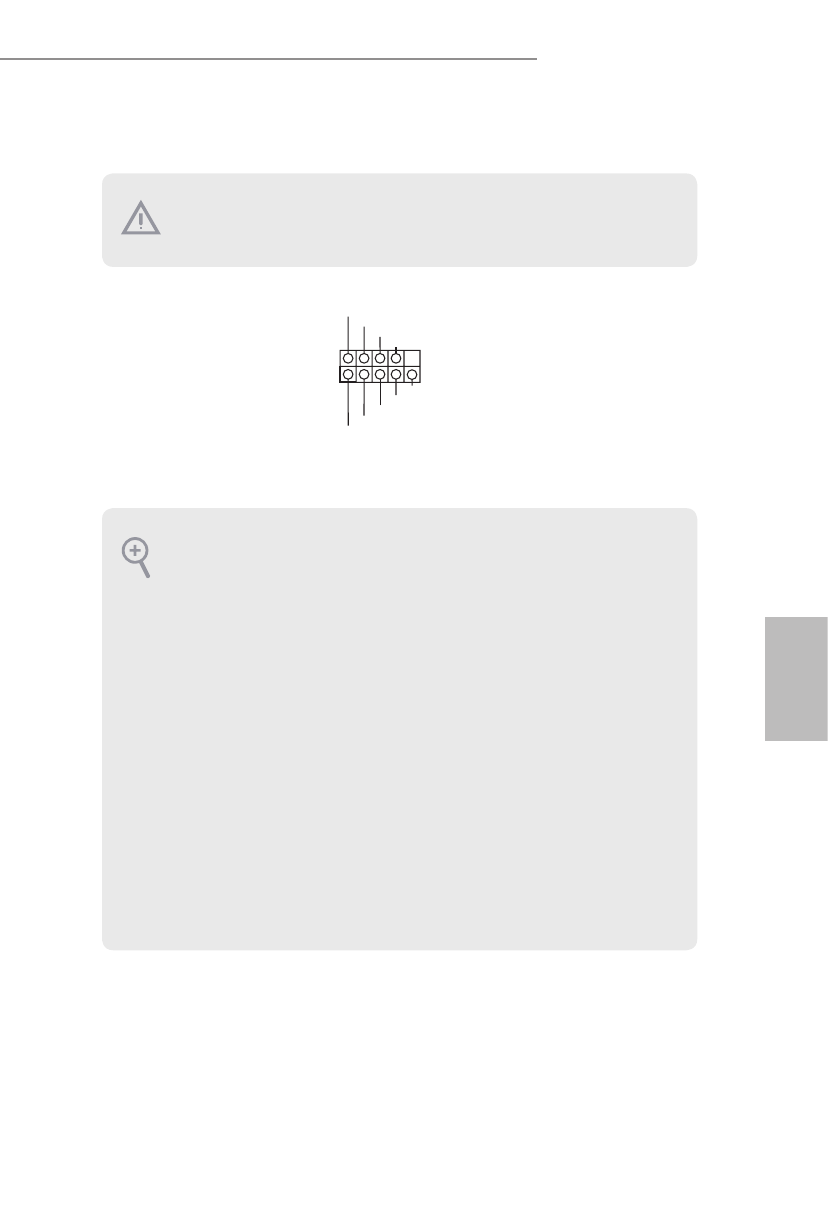

Suporte do painel de sistema
(PAINEL1 de 9 pinos)
(ver p.1, N.º 19)

G N D

R E S E T #

P W R B T N #

P L E D -

P L E D +

G N D

H D L E D -

H D L E D +

1

G N D

Ligue o botão de alimentação,
o botão de reinicialização e o
indicador do estado do sistema
no chassi deste suporte, de
acordo com a descrição abaixo.
Observe os pinos positivos e
negativos antes de conectar os
cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para
desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização
para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso
quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos
estados de suspensão S3. O LED ficará desligado quando o sistema estiver no estado de suspensão
S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso
quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal
consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de
alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo
de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de
forma correta.
