63

B550 Phantom Gaming 4

Fr

ançais

Français

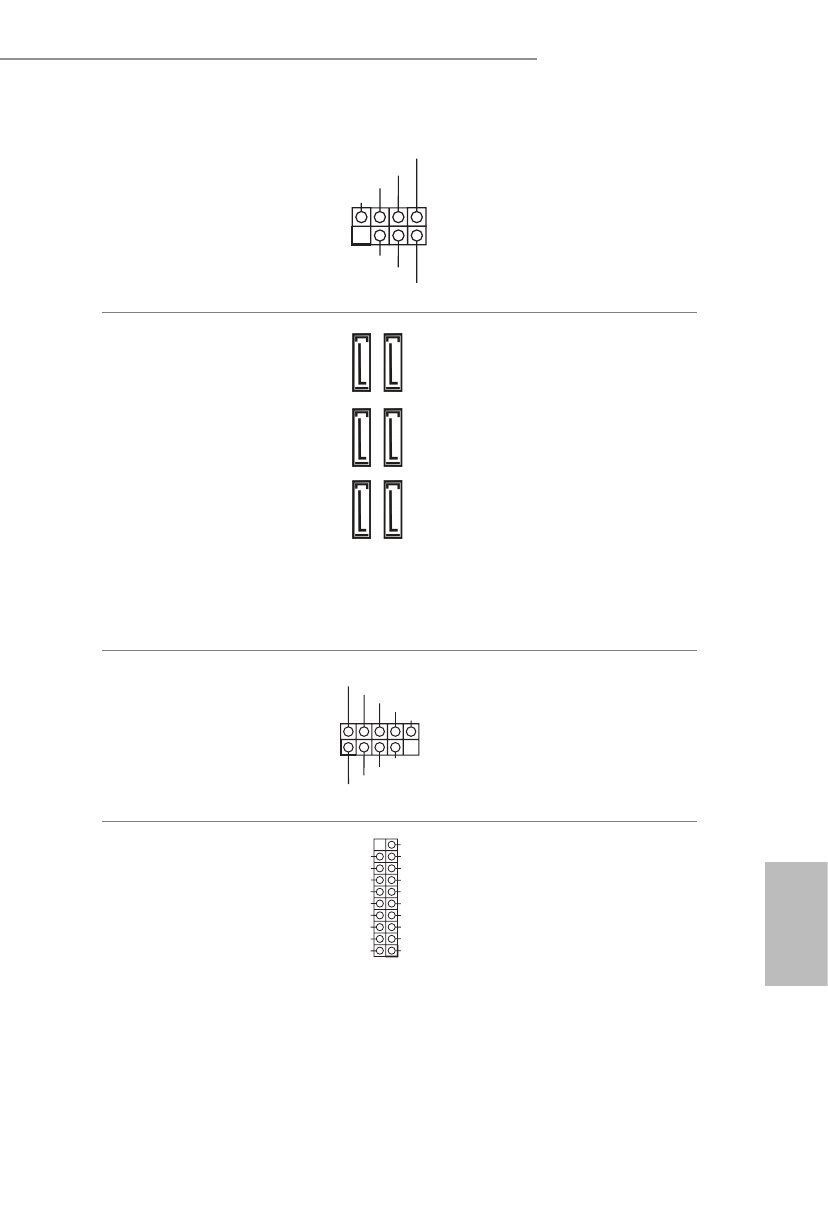

Prise LED d’alimentation et
haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 20)

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Veuillez brancher la LED
d'alimentation du châssis et le
haut-parleur du châssis sur ce
connecteur.

Connecteurs Serial ATA3
(SATA3_1:
voir p.1, No. 16)
(SATA3_2:
voir p.1, No. 17)
(SATA3_3:
voir p.1, No. 14)
(SATA3_4:
voir p.1, No. 15)
(SATA3_5:
voir p.1, No. 12)
(SATA3_6:
voir p.1, No. 13)

Ces six connecteurs SATA3
sont compatibles avec les câbles
de données SATA pour les
appareils de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
* Lignes partagées M2_3, et
SATA3_5_6. Si l'un des deux est
utilisé, l'autre sera désactivé.

Embases USB 2.0
(USB_1_2 à 9 broches)
(voir p.1, No. 24)
(USB_3_4 à 9 broches)
(voir p.1, No. 23)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Cette carte mère comprend
deux connecteurs. Chaque
embase USB 2.0 peut prendre
en charge deux ports.

Embase USB 3.2 Gen1
(USB3_7_8 à 19 broches)
(voir p.1, No. 10)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Cette carte mère comprend un
connecteur. Chaque embase
USB 3.2 Gen1 peut prendre en
charge deux ports.

SATA

3_1

SA

TA

3_3

SA

TA

3_5

SATA

3_2

SA

TA

3_4

SA

TA

3_6
