150

日本語

1.4

オンボードのヘッダーとコネクタ

オンボードヘッダーとコネクタはジャンパーではありません。

これらヘッダーとコネクタ

にはジャンパーキャップを被せないでください。

ヘッダーおよびコネクタにジャンパー

キャップを被せると、マザーボードに物理損傷が起こることがあります。

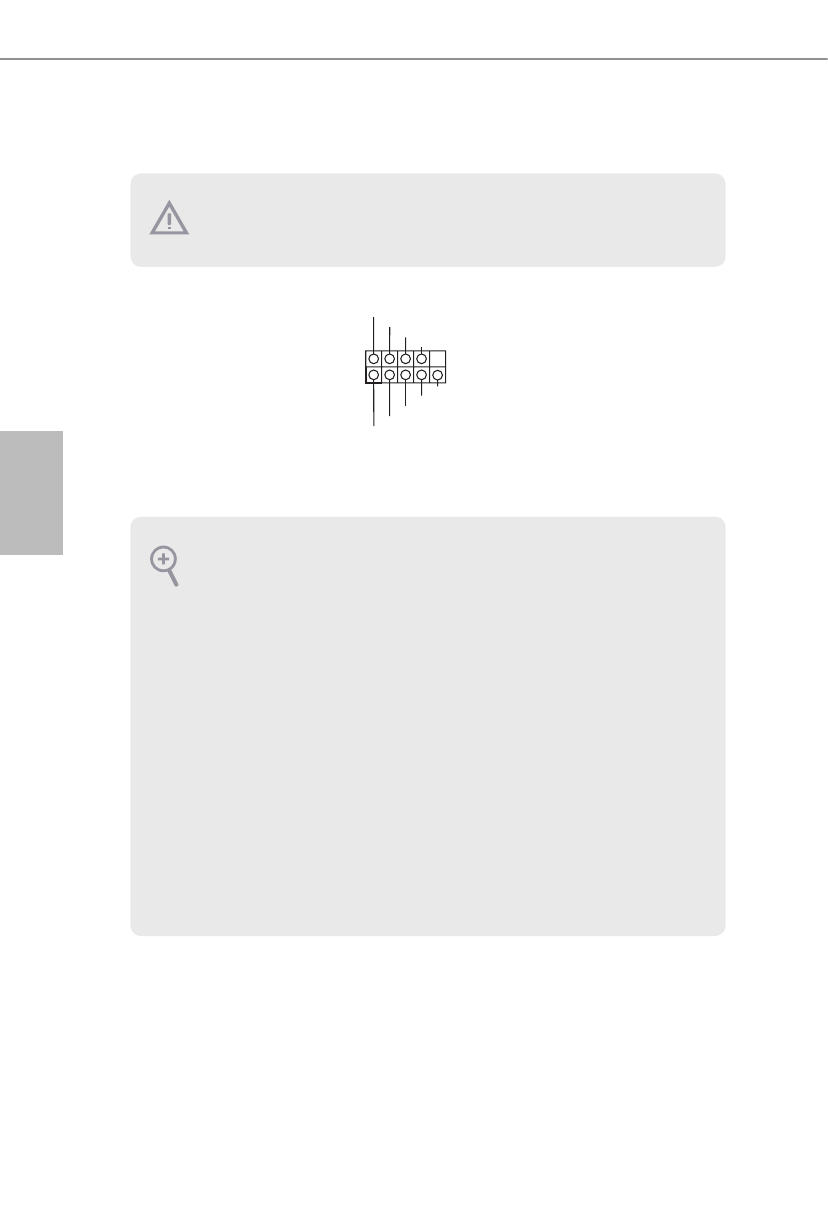

システムパネルヘッダー

（

9

ピン

PANEL1

）

（

p.1

、

No. 19

参照）

G N D

R E S E T #

P W R B T N #

P L E D -

P L E D +

G N D

H D L E D -

H D L E D +

1

G N D

電源スイッチを接続し、スイッ
チをリセットし、下記のピン割

り当てに従って、シャーシのシ

ステムステータス表示ランプを

このヘッダーにセットします。

ケーブルを接続するときには、

ピンの＋と−に気をつけてくだ
さい。

PWRBTN

（電源スイッチ）

：

シャーシ前面パネルの電源スイッチに接続してください。

電源スイッチを使用して、システ

ムをオフにする方法を設定できます。

RESET

（リセットスイッチ）

：

シャーシ前面パネルのリセットスイッチに接続してください。

コンピューターがフリーズした

り、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピューターを再

起動します。

PLED

（システム電源

LED

）

：

シャーシ前面パネルの電源ステータスインジケーターに接続してください。

システム稼働中

は、

LED

が点灯します。

システムが

S3

スリープ状態の場合には、

LED

は点滅を続けます。

システムが

S4

スリープ状態または電源オフ

 (S5)

のときには、

LED

はオフです。

HDLED

（ハードドライブアクティビティ

LED

）

：

シャーシ前面パネルのハードドライブアクティビティ

LED

に接続してください。

ハードドライ

ブのデータを読み取りまたは書き込み中に、

LED

はオンになります。

前面パネルデザインは、シャーシによって異なることがあります。

前面パネルモジュールは、

主に電源スイッチ、

リセットスイッチ、

電源

LED

、

ハードドライブアクティビティ

LED

、

スピーカー

などから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合に
は、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。
