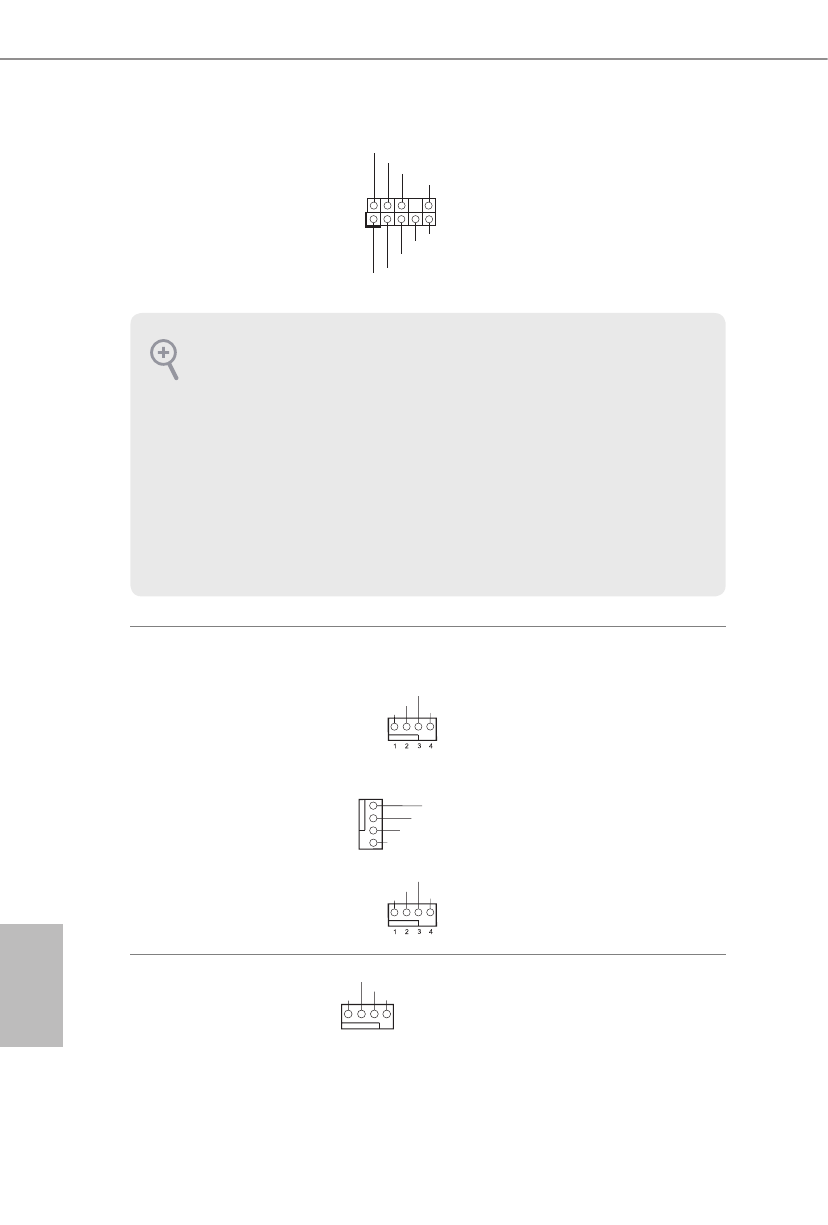

Audiostiftleiste
Frontblende
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 30)

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

Diese Stiftleiste dient dem
Anschließen von Audiogeräten
an der Frontblende.

Anschluss für
Gehäuselüfter /
Wasserpumpenlüfter
(4-polig, CHA_FAN1/WP)
(siehe S. 1, Nr. 21)
(4-polig, CHA_FAN2/WP)
(siehe S. 1, Nr. 25)

(4-polig, CHA_FAN3/WP)
(siehe S. 1, Nr. 31)
(4-polig, CHA_FAN4/WP)
(siehe S. 1, Nr. 26)

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

FAN_SPEED

FAN_SPEED_CONTROL

FAN_VOLTAGE

GND

4

3

2

1

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

Bitte verbinden Sie die
Lüfterkabel mit den
Lüfteranschlüssen; der
schwarze Draht gehört zum
Erdungskontakt.

CPU-Lüfteranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 4)

GND

FAN_VOLTAGE

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1    2    3    4

Dieses Motherboard bietet einen
4-poligen CPU-Lüfteranschluss
(lautloser Lüfter). Falls Sie
einen 3-poligen CPU-Lüfter
anschließen möchten, verbinden
Sie ihn bitte mit Kontakt 1 bis 3.

1.  High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss

dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die
Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2.  Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen
sie nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume
(Aufnahmelautstärke)“ an.
