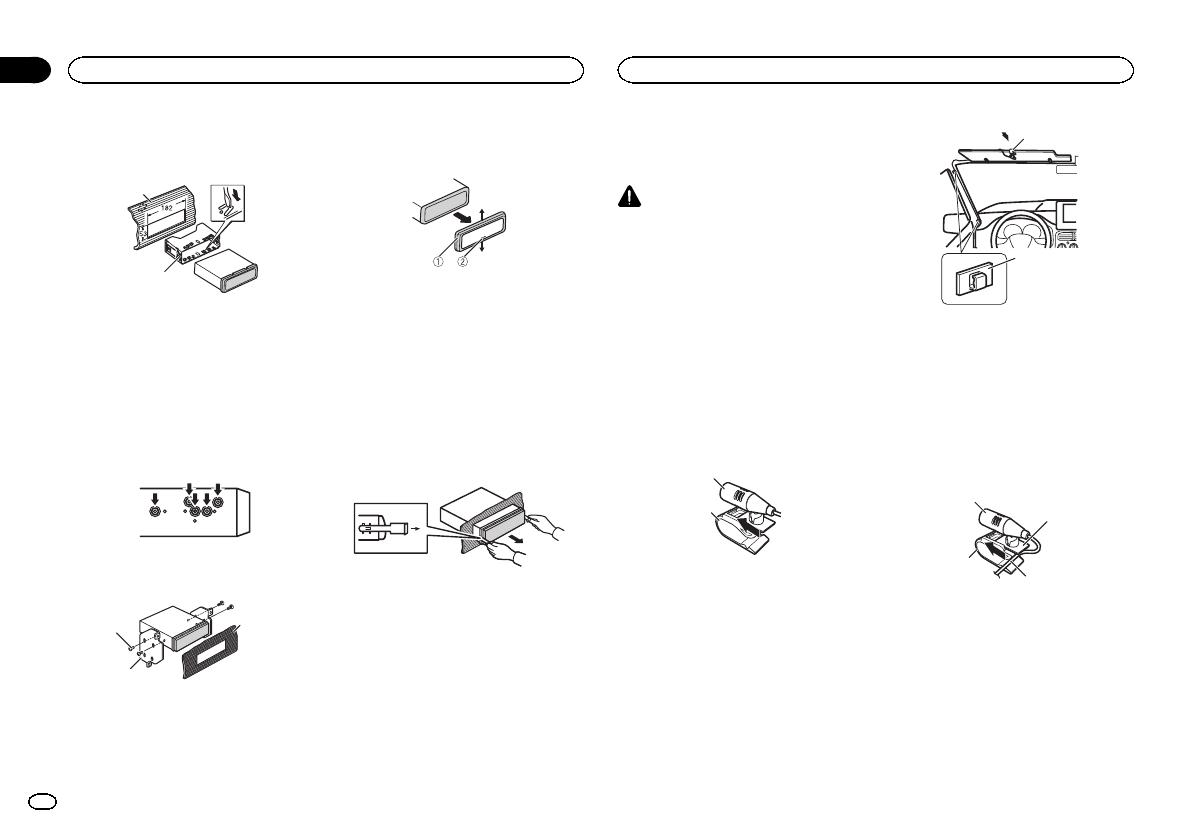

2

Закрепите обойму

,

подогнув с по

-

мощью отвертки металлические язычки

(90°).

1

2

1

Приборная панель

2

Монтажная обойма

#

Убедитесь

,

что устройство надежно закрепле

-

но в гнезде

.

Неустойчивость устройства может

привести к его выпадению и неполадкам в рабо

-

те

.

Заднее крепление стандарта

DIN

1

Совместите отверстия на кронштейне

и боковых панелях устройства

.

2

Затяните по два винта с каждой сторо

-

ны

.

1

2

3

1

Самонарезающий винт

(5

мм

× 8

мм

)

2

Монтажная рамка

3

Приборная панель или консоль

Демонтаж устройства

1

Снимите рамку

.

1

Декоративная рамка

2

Язычок

!

Снятие передней панели облегчает до

-

ступ к декоративной рамке

.

!

При установке декоративной рамки сторо

-

на рамки с язычком должна быть направ

-

лена вниз

.

2

Вставьте прилагаемые экстракторы с

обеих сторон устройства до щелчка

.

3

Вытяните устройство из приборной

панели автомобиля

.

Снятие и установка передней панели

В целях защиты от кражи переднюю панель
можно снять

.

Нажмите на кнопку снятия панели и потяните
панель вверх и на себя

.

Чтобы получить дополнительную информа

-

цию

,

см

.

Снятие передней панели в целях за

-

щиты от кражи

и

Установка передней панели

на стр

. 132.

Установка микрофона

Только для

MVH-350BT

ВНИМАНИЕ

Не допускайте наматывания провода микро

-

фона вокруг колонки рулевого управления
или рычага переключения передач

.

Это

очень опасно

!

Установите это устройство

таким образом

,

чтобы оно не затрудняло во

-

ждение

.

Примечание

Установите микрофон в таком положении

,

чтобы он мог уловить голос человека

,

упра

-

вляющего системой

.

При установке микрофона на
солнцезащитном козырьке

1

Установите микрофон на держателе

микрофона

.

1

2

1

Микрофон

2

Держатель микрофона

2

Установите держатель микрофона на

солнцезащитном козырьке

.

Установите держатель микрофона при под

-

нятом солнцезащитном козырьке

. (

Опуска

-

ние козырька приведет к ухудшению
идентификации голоса при использовании
голосовых команд

.)

1

2

1

Держатель микрофона

2

Зажим
При необходимости используйте зажимы
для закрепления кабеля в салоне автомо

-

биля

(

продаются отдельно

).

При установке микрофона на
колонке рулевого управления

1

Установите микрофон на держателе

микрофона

.

2

4

3

1

1

Микрофон

2

База микрофона

3

Держатель микрофона

4

Уложите провод микрофона в канавку

.

#

Микрофон можно установить без использова

-

ния держателя

.

В этом случае отсоедините базу

микрофона от держателя

.

Для этого сдвиньте

базу микрофона

.

Установка
