The rear speaker leads output and the RCA output
of this unit can be used to connect a full-range
speaker or subwoofer. Select a suitable option for
your connection.

1

Press

M.C.

to display the setting mode.

2

Turn

M.C.

to select the desired setting.

You can select any one of the options in the fol-
lowing list:

!

REAR/SUB.W

–

Select when there is a full-

range speaker connected to the rear speak-
er leads output and there is a subwoofer
connected to the RCA output.

!

SUB.W/SUB.W

–

Select when there is a

subwoofer connected directly to the rear
speaker leads output without any auxiliary
amp and there is a subwoofer connected
to the RCA output.

!

REAR/REAR

–

Select when there is a full-

range speaker connected to the rear speak-
er leads output and the RCA output.
If there is a full-range speaker connected to
the rear speaker leads output and the RCA
output is not used, you may select either

REAR/SUB.W

or

REAR/REAR

.

S/W UPDATE

(updating the software)

This function is used to update this unit with the
latest Bluetooth software. For about Bluetooth
software and updating, refer to our website.

!

Never turn the unit off while the Bluetooth soft-
ware is being updated.

1

Press

M.C.

to display the data transfer mode.

Follow the on-screen instructions to finish up-
dating the Bluetooth software.

System menu

1

Press and hold SRC/OFF until the unit

turns off.

2

Press and hold SRC/OFF until the main

menu appears in the display.

3

Turn M.C. to change the menu option

and press to select SYSTEM.

4

Turn M.C. to select the system menu

function.

Once selected, the following system menu func-
tions can be adjusted.
For details, refer to

System menu

on page 11.

Using an AUX source

1

Insert the stereo mini plug into the AUX

input jack.

2

Press SRC/OFF to select AUX as the

source.

Note

AUX cannot be selected unless the auxiliary set-
ting is turned on. For more details, refer to

AUX

(auxiliar y input)

on the previous page.

Switching the display

Selecting the desired text information

1

Press

DISP

to cycle between the following:

!

Source name

!

Source name and clock

If an unwanted display appears

Turn off the unwanted display using the proce-
dures listed below.

1

Press M.C. to display the main menu.

2

Turn M.C. to change the menu option

and press to select SYSTEM.

3

Turn M.C. to display DEMO OFF and press

to select.

4

Turn M.C. to switch to YES.

5

Press M.C. to select.

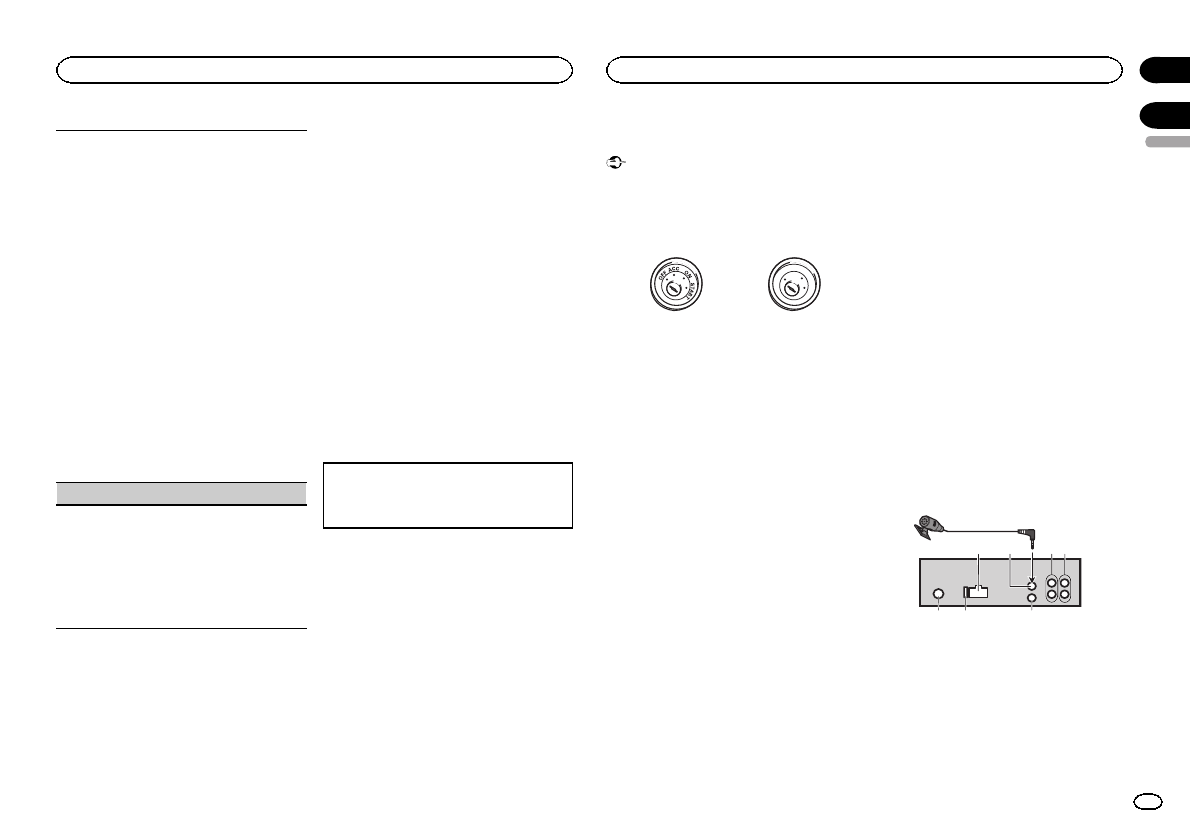

Connections

Important

!

When installing this unit in a vehicle without
an ACC (accessory) position on the ignition
switch, failure to connect the red cable to the
terminal that detects operation of the ignition
key may result in battery drain.

O

N

S

T

A

R

T

O

F

F

ACC position

No ACC position

!

Use of this unit in conditions other than the
following could result in fire or malfunction.

—

Vehicles with a 12-volt battery and negative
grounding.

—

Speakers with 50 W (output value) and 4

W

to

8

W

(impedance value).

!

To prevent a short-circuit, overheating or mal-
function, be sure to follow the directions
below.

—

Disconnect the negative terminal of the bat-
tery before installation.

—

Secure the wiring with cable clamps or adhe-
sive tape. Wrap adhesive tape around wiring
that comes into contact with metal parts to
protect the wiring.

—

Place all cables away from moving parts,
such as the shift lever and seat rails.

—

Place all cables away from hot places, such
as near the heater outlet.

—

Do not connect the yellow cable to the battery
by passing it through the hole to the engine
compartment.

—

Cover any disconnected cable connectors
with insulating tape.

—

Do not shorten any cables.

—

Never cut the insulation of the power cable of
this unit in order to share the power with
other devices. The current capacity of the
cable is limited.

—

Use a fuse of the rating prescribed.

—

Never wire the negative speaker cable directly
to ground.

—

Never band together negative cables of multi-
ple speakers.

!

When this unit is on, control signals are sent
through the blue/white cable. Connect this
cable to the system remote control of an ex-
ternal power amp or the vehicle

’

s auto-anten-

na relay control terminal (max. 300 mA
12 V DC). If the vehicle is equipped with a
glass antenna, connect it to the antenna
booster power supply terminal.

!

Never connect the blue/white cable to the
power terminal of an external power amp.
Also, never connect it to the power terminal
of the auto antenna. Doing so may result in
battery drain or a malfunction.

!

The black cable is ground. Ground cables for
this unit and other equipment (especially,
high-current products such as power amps)
must be wired separately. If they are not, an
accidental detachment may result in a fire or
malfunction.

This unit

1

3

2

6

7

8

4 5

1

Power cord input

2

Microphone input (MVH-350BT only)

3

Microphone (MVH-350BT only)
4 m

4

Rear output or subwoofer output

5

Front output

6

Antenna input

7

Fuse (10 A)

8

Wired remote input
