Zaagblad inzetten of vervangen



Draag werkhandschoenen bij de montage van het zaag-
blad.

Bij het aanraken van het zaagblad bestaat verwon-

dingsgevaar.

Zaagblad kiezen

Een overzicht van geadviseerde zaagbladen vindt u aan het
einde van deze gebruiksaanwijzing. Gebruik alleen zaagbla-
den met enkelnokkenschacht (T-schacht). Het zaagblad mag
niet langer zijn dan nodig is voor de gewenste zaagsnede.

Gebruik voor het zagen van nauwe bochten een smal zaagblad.

Zaagblad inzetten (zie afbeelding B)



Reinig de schacht van het zaagblad voor het inzetten.

Een vervuilde schacht kan niet stevig worden bevestigd.

Duw het zaagblad

10

 in de zaaghouder

19

 tot het blad vast-

klikt. De SDS-spanhendel

11

 springt automatisch naar achte-

ren en het zaagblad wordt vergrendeld. Duw de hendel

11

niet met de hand naar achteren. Anders kunt u het elektrische
gereedschap beschadigen.

Let er bij het inzetten van het zaagblad op dat de rug van het
zaagblad in de groef van het steunwiel

9

 ligt.



Controleer of het zaagblad stevig vastzit.

Een los zaag-

blad kan uit de zaaghouder vallen en kan u verwonden.

Zaagblad uitwerpen (zie afbeelding C)



Houd het elektrische gereedschap bij het uitwerpen
van het zaagblad zo, dat er geen personen of dieren ge-
wond worden door het uitgeworpen zaagblad.

Draai de SDS-hendel

11

 tot aan de aanslag in de richting van

de pijl naar voren. Het zaagblad wordt gelost en uitgeworpen.

Afzuiging van stof en spanen



Stof van materialen zoals loodhoudende verf, enkele hout-
soorten, mineralen en metaal kunnen schadelijk voor de
gezondheid zijn. Aanraking of inademing van stof kan lei-
den tot allergische reacties en/of ziekten van de ademwe-
gen van de gebruiker of personen die zich in de omgeving
bevinden.
Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-
hout, gelden als kankerverwekkend, in het bijzonder in
combinatie met toevoegingsstoffen voor houtbehandeling
(chromaat en houtbeschermingsmiddelen). Asbesthou-
dend materiaal mag alleen door bepaalde vakmensen wor-
den bewerkt.

– Gebruik indien mogelijk een voor het materiaal geschik-

te stofafzuiging.

– Zorg voor een goede ventilatie van de werkplek.
– Er wordt geadviseerd om een ademmasker met filter-

klasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te be-
werken materialen in acht.



Voorkom ophoping van stof op de werkplek.

Stof kan

gemakkelijk ontbranden.

Stofafzuiging aansluiten (zie afbeeldingen D – E)

Plaats de afzuigaansluiting

20

 in de uitsparing van de voet-

plaat

7

.

Steek een afzuigslang

21

 (toebehoren) op de afzuigadapter

20

. Verbind de afzuigslang

21

 met een stofzuiger (toebeho-

ren). Een overzicht van aansluitingen op verschillende stof-
zuigers vindt u aan het einde van deze gebruiksaanwijzing.

Gebruik voor een optimale afzuiging indien mogelijk het anti-
splinterplaatje

22

.

De stofzuiger moet geschikt zijn voor het te bewerken materi-
aal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder ge-
vaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Antisplinterplaatje (zie afbeelding F)

Het antisplinterplaatje

22

 kan het uitsplinteren van het opper-

vlak bij het zagen van hout voorkomen. Het antisplinterplaatje
kan alleen bij bepaalde zaagbladtypen en alleen bij een zaag-
hoek van 0 ° worden gebruikt. De voetplaat

7

 mag bij het za-

gen met het antisplinterplaatje niet naar achteren worden ver-
plaatst voor het zagen tot aan opstaande randen.

Schuif het antisplinterplaatje

22

 van voren in de voetplaat

7

.

Glijvoet (zie afbeelding G)

De kunststof glijplaat

6

 van de voetplaat

7

 beperkt het bekras-

sen van kwetsbare oppervlakken. Gebruik bij de bewerking
van metaal de stalen glijvoet

23

.

Breng de stalen glijschoen

23

 aan door deze van voren op de

voetplaat

7

 te schuiven.

Gebruik

Functies

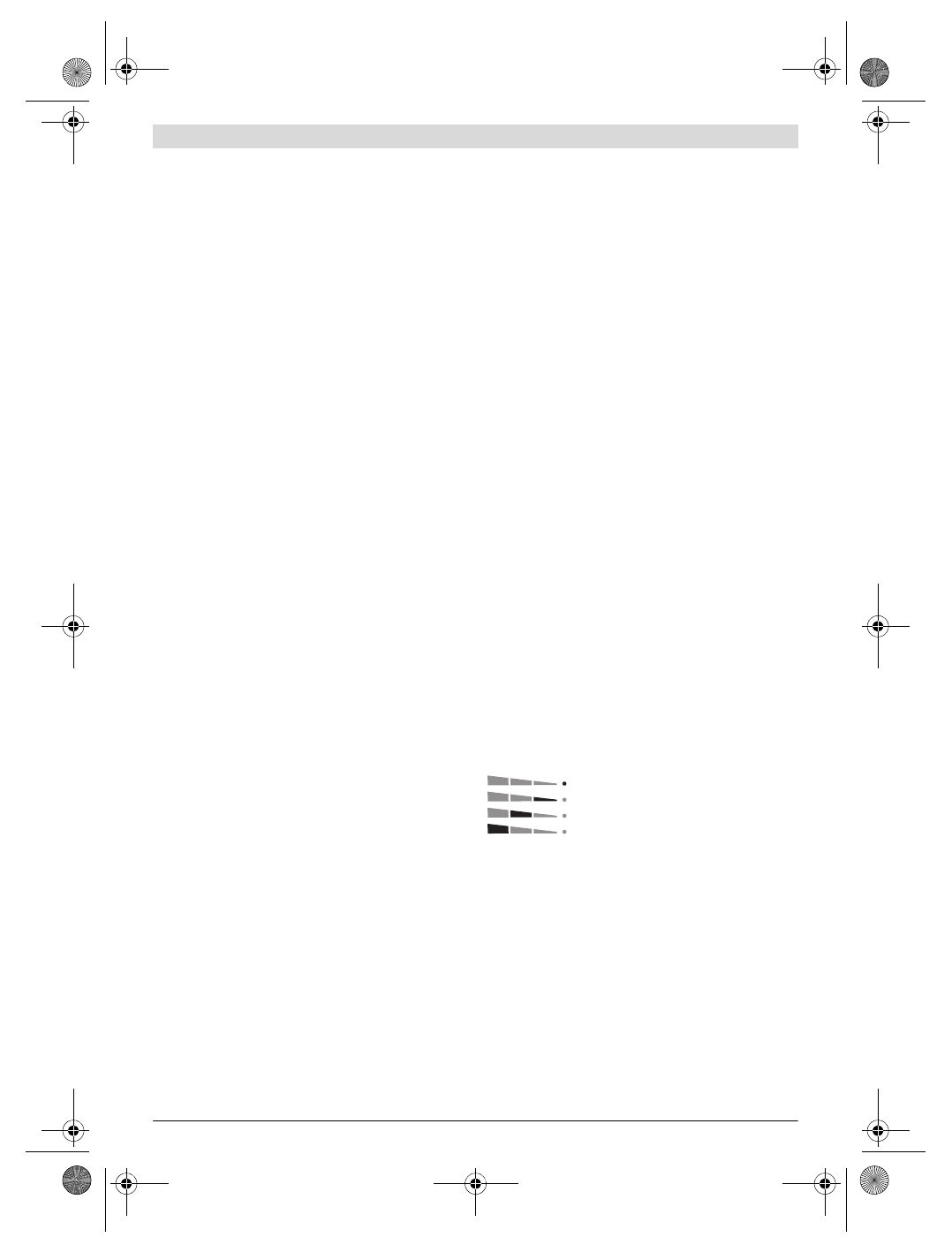

Pendelbeweging instellen

Dankzij de in vier standen instelbare pendelbeweging kunnen
zaagsnelheid, zaagcapaciteit en zaagbeeld optimaal worden
aangepast aan het te bewerken materiaal.

Met de instelhendel

8

 kunt u de pendelbeweging ook terwijl

het elektrische gereedschap loopt instellen.

De optimale pendelbeweging voor de gewenste toepassing
kunt u proefondervindelijk bepalen. Daarbij gelden de volgen-
de adviezen:
– Hoe fijner en schoner de zaagrand moet worden, hoe klei-

ner de pedelbeweging moet worden ingesteld, of deze
moet eventueel helemaal worden uitgeschakeld.

– Schakel bij de bewerking van dunne materialen (bijv. me-

taalplaat) de pendelbeweging uit.

– Werk in harde materialen (bijv. staal) met een kleine pen-

delbeweging.

– In zachte materialen en bij het zagen van hout in de richting

van de nerf kunt u met maximale pendelbeweging werken.

geen pendelbeweging
kleine pendelbeweging
gemiddelde pendelbeweging
grote pendelbeweging
