 Русский |

125

Bosch Power Tools

1 609 92A 15H | (16.1.15)

При установке пильного полотна следите за тем, чтобы
спинка пильного полотна вошла в паз направляющего ро-
лика

9

.



Проверьте прочную посадку пильного полотна.

Не

зафиксировавшееся пильное полотно может выпасть и
ранить Вас.

Выброс пильного полотна (см. рис. С)



При выталкивании пильного полотна держите элек-
троинструмент так, чтобы не травмировать окружа-
ющих лиц и животных.

Поверните рычаг SDS

11

 до упора вперед в направлении,

показанном стрелкой. Пильное полотно разблокируется и
вытолкнется из креплений.

Отсос пыли и стружки



Пыль некоторых материалов, как напр., красок с
содержанием свинца, некоторых сортов древесины,
минералов и металлов, может быть вредной для здоро-
вья. Прикосновение к пыли и попадание пыли в дыха-
тельные пути может вызвать аллергические реакции
и/или заболевания дыхательных путей оператора или
находящегося вблизи персонала.
Определенные виды пыли, напр., дуба и бука, считают-
ся канцерогенными, особенно совместно с присадка-
ми для обработки древесины (хромат, средство для за-
щиты древесины). Материал с содержанием асбеста
разрешается обрабатывать только специалистам.

– По возможности используйте пригодный для мате-

риала пылеотсос.

– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респираторной ма-

ской с фильтром класса Р2.

Соблюдайте действующие в Вашей стране предписа-
ния для обрабатываемых материалов.



Избегайте скопления пыли на рабочем месте.

Пыль

может легко воспламеняться.

Присоединение пылеотсоса (см. рис. D – E)

Вставьте патрубок отсоса

20

 в отверстие в опорной плите

7

.

Насадите шланг отсасывания

21

 (принадлежности) на па-

трубок отсоса

20

. Соедините шланг отсасывания

21

 с пы-

лесосом (принадлежности). Обзор возможностей присое-
динения к различным пылесосам Вы найдете в конце
настоящего руководства.

Для оптимального отсоса установите, по возможности,
противоскольный вкладыш

22

.

Пылесос должен быть пригоден для обрабатываемого ма-
териала.

Применяйте специальный пылесос для отсасывания осо-
бо вредных для здоровья видов пыли –  возбудителей ра-
ка или сухой пыли.

Противоскольный вкладыш (см. рис. F)

Защита от скола материала

22

 предотвращает вырывание

материала при распиливании древесины. Защиту от скола
материала можно использовать только для определенных
видов пильных полотен и только под кутом распила 0 °.
При использовании защиты от скола материала опорную
плиту

7

 нельзя смещать назад для распиливания по краю.

Вставьте защиту от скола материала

22

 спереди в опор-

ную плиту

7

.

Опорный башмак (см. рис. G)

Пластмассовая плита скольжения

6

 на опорной плите

7

предотвращает образование царапин на чувствительных
поверхностях. При обработке металла используйте сталь-
ной опорный башмак

23

.

Чтобы надеть стальной опорный башмак

23

, надвиньте

его спереди на опорную плиту

7

.

Работа с инструментом

Режимы работы

Настройка маятникового движения

Четыре ступени маятникового движения позволяют опти-
мальным образом привести скорость резания, мощность
пиления и рисунок шлифованной поверхности в соответ-
ствие с обрабатываемым материалом.

С помощью рычага

8

 Вы можете регулировать маятнико-

вое движение также и во время работы.

Оптимальную ступень маятникового движения можно
определить пробным пилением. При этом руководствуй-
тесь следующими рекомендациями:
– Чем тоньше и чище должны быть кромки распила, тем

более низкую степень маятникового колебания нужно
выбирать, или вообще отключите маятниковые колеба-
ния.

– При обработке тонких материалов (например, жести)

выключайте маятниковое движение.

– Обрабатывайте твердые материалы (например, сталь)

со слабым маятниковым колебанием.

– Для мягких материалов и при пилении древесины в на-

правлении волокна Вы можете работать с максималь-
ными маятниковыми колебаниями.

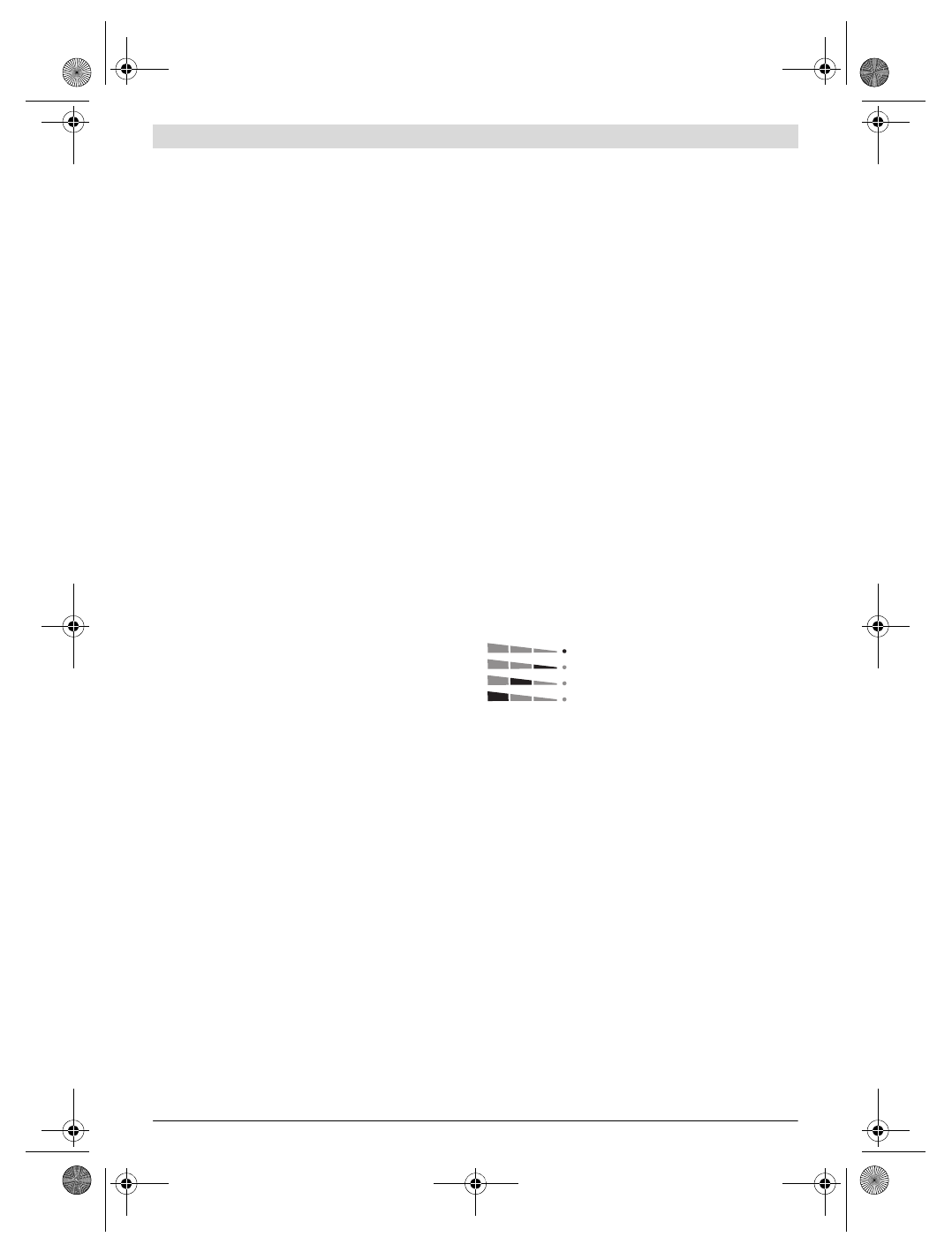

без маятникового движения
слабое маятниковое колебание
среднее маятниковое колебание
сильное маятниковое колебание
