ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Система охлаждения
Радиатор
Чтобы система охлаждения сохраняла способность эффективного
охлаждения двигателя, Polaris рекомендует сливать масло из
системы каждые 5 лет, а Antifreeze 50/50 Premix менять раз в два
года.
Заменяйте антифриз Antifreeze 50/50 Premix на свежий всегда,
когда система охлаждения сливается для проведения технического
обслуживания или ремонта. При осушении расширительного
бачка, проверьте уровень в радиаторе. Долейте жидкость при необ-
ходимости.
ПРЕДОСТЕРЕЖЕНИЕ!
Вырывающийся пар может причинить сильные
ожоги. Запрещается снимать герметичную крышку на горячем или теплом
двигателе. Дайте двигателю остыть.
1. Откройте крышку
переднего багажного
отделения.
2. Снимите винты панели
доступа. Сожмите
внешние края панели,
чтобы ее снять.
3. Снимите крышку ради-
атора.
4. Используя воронку
медленно долейте жид-
кость через горловину
радиатора.
5. Установите крышку с клапаном вентиляции. Использование
нештатной крышки нарушит работоспособность системы охла-
ждения. Обратитесь к дилеру для заказа правильной крышки.
6. Установите панель доступа и крышку багажного отделения.

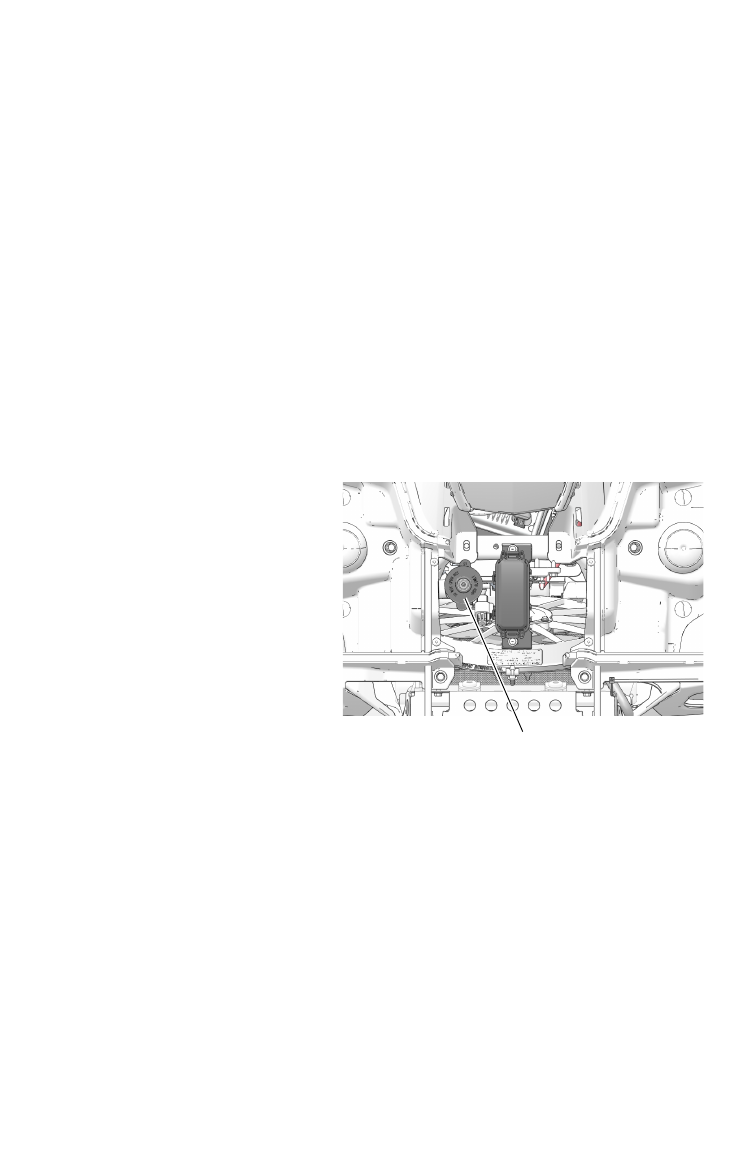

Крышка радиатора
