25
БЕЗОПАСНОСТЬ

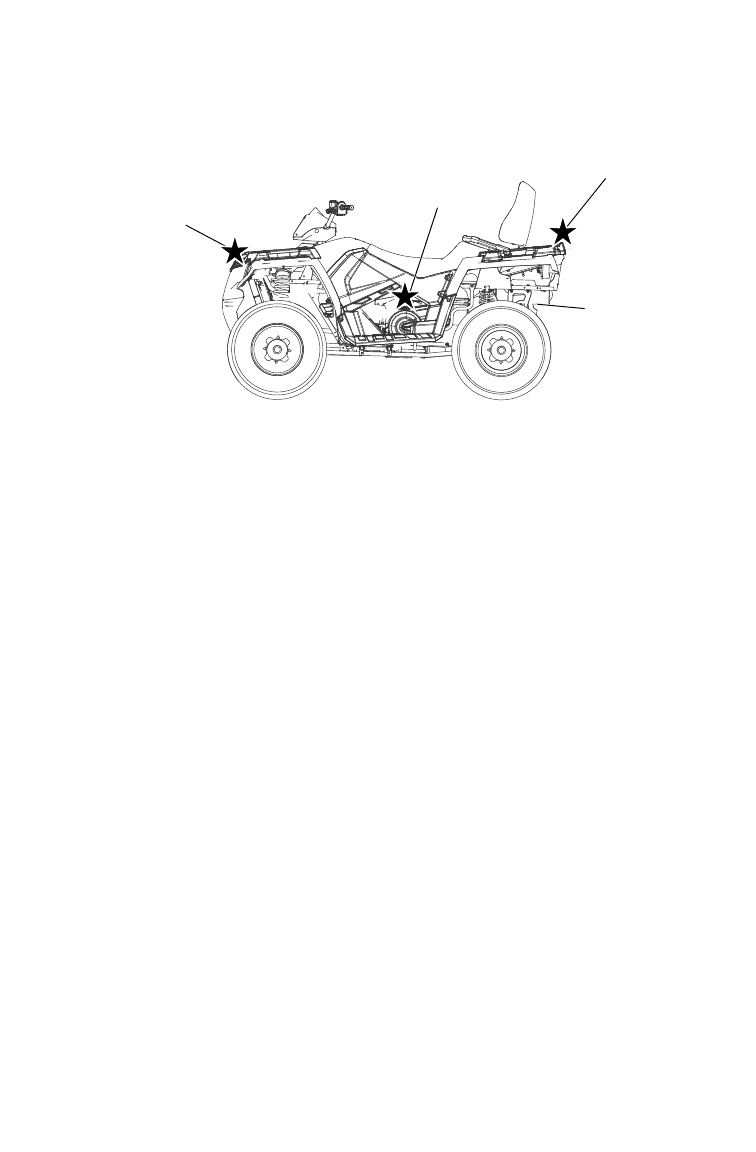

Предупредительные таблички и их расположение
Предупреждение на крышке вариатора
ВНИМАНИЕ
• Движущиеся детали, которые находятся под кожухом ремня вариатора,
представляют большую опасность. Езда на мотовездеходе (снегоболото-
ходе) со снятым кожухом ремня вариатора ЗАПРЕЩЕНА.
• Запрещается вносить изменения в конструкцию двигателя и вариатора.
Это приводит к поломкам ответственных деталей, изменению баланса
масс деталей или увеличению оборотов двигателя, что может стать при-
чиной аварий и несчастных случаев.
7180089
Предупреждение по нагрузке на фаркоп (570/570
EPS)
МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС ТРАНСПОРТИРУЕМОГО ПРИЦЕПА:
557 КГ НА РОВНОЙ ПОВЕРХНОСТИ
Максимальная вертикальная нагрузка на фаркоп - 55 КГ
7174159
Предупреждение по нагрузке на фаркоп (570 SP)
МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС ТРАНСПОРТИРУЕМОГО ПРИЦЕПА:
682 КГ - НА РОВНОЙ ПОВЕРХНОСТИ
386 КГ - НА СКЛОНЕ ДО 15
°
ГРАДУСОВ
Максимальная вертикальная нагрузка на фаркоп 68 КГ
7170509
Предупреждение по
багажным площадкам
Предупреждение на
крышке вариатора
Предупреждение
по фаркопу
Предупреждение по
багажным площадкам
