102
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Электроусилитель руля
Если ваша модель оснащена электроусилителем рулевого управле-
ния, производите очистку указанных областей как можно чаще для
обеспечения охлаждения устройства. Тщательно очищайте.
Рулевое управление
Необходимо периодически проверять рулевое управление на пред-
мет отсутствия не затянутых болтов и гаек. При обнаружении не
затянутых элементов крепления, обратитесь к вашему дилеру
Polaris.

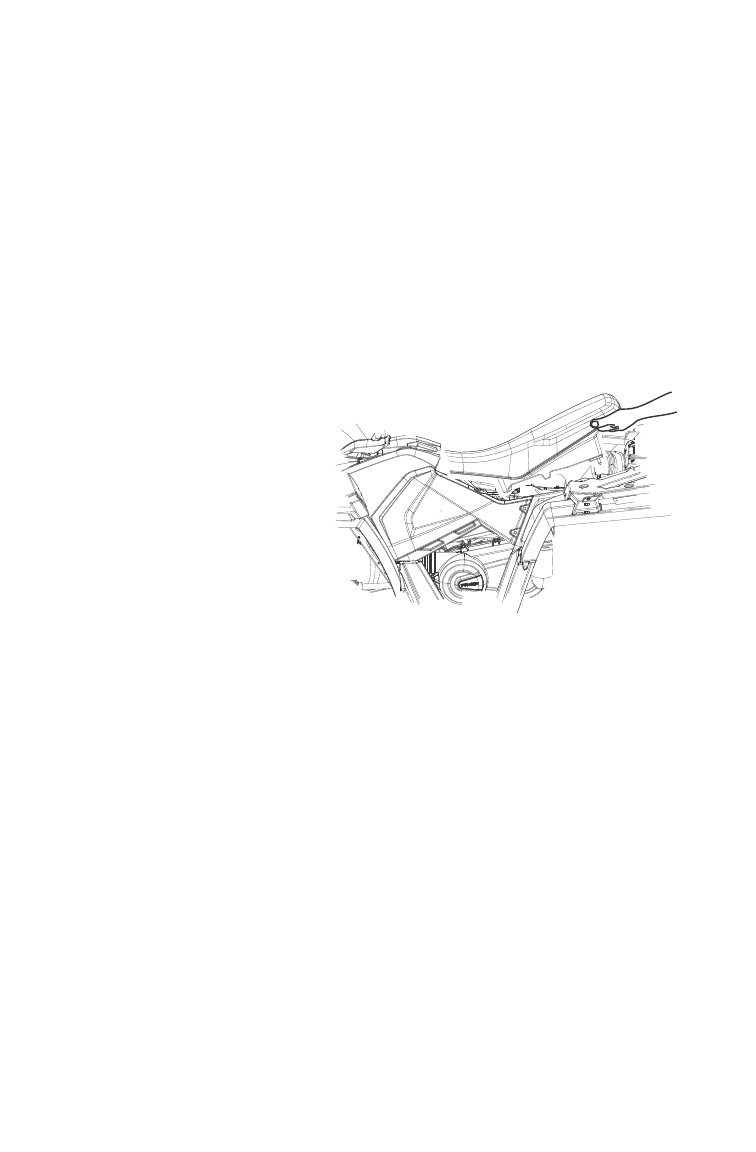

Снятие сиденья
1. Возьмитесь за заднюю
часть сиденья.
2. Потяните сиденье
вверх.
3. Снимите сиденье.
