35
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

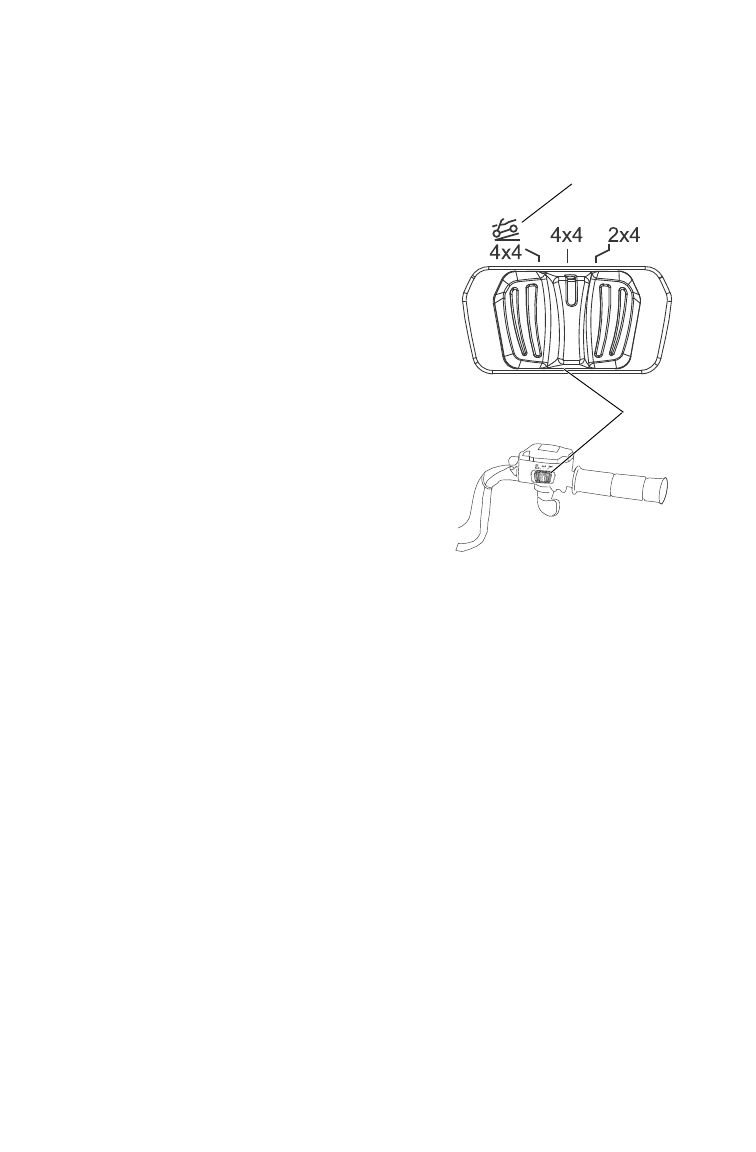

Система полного привода
Система полного привода управля-
ется переключателем 4X4.
Режим ADC 4X4 (при наличии)
Когда включен режим ADC 4X4,
система ADC обеспечивает торможе-
ние двигателем всех четырех колес на
спуске. Всегда включайте режим 4X4
ADC перед спуском или подъемом на
холм. См. стр. 37.
Режим 4X4
Когда переключатель находится в
положении 4X4, у мотовездехода
(снегоболотохода) задействована
система полного привода, и загора-
ется индикатор 4X4.
Находясь в этом режиме, мотовезде-
ход (снегоболотоход) автоматически
блокирует все 4 колеса, как только задние колеса начинают терять
сцепление с грунтом. Как только сцепление с грунтом задних колес
восстанавливается, момент начинает передаваться лишь на задние
колеса.
На мягких грунтах, которые обеспечивают проскальзывание колес
(земля, песок, снег и др), мотовездеход (снегоболотоход) может
оставаться в режиме 4X4 сколь угодно долго. Не рекомендуется
производить резкие маневры на твердых покрытиях (асфальт, бетон
и др.). При резких разворотах на твердых покрытиях возможно
повреждение внутренних элементов переднего редуктора. При дви-
жении задним ходом режим 4X4 активируется без нажатия желтой
кнопки.
Режим 2X4
Транспортное средство находится в режиме заднего привода, если
переключатель находится в этом положении.
2x4
Переключатель
4X4
ADC 4X4 (при наличии)
