96
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссионное масло
Уровень масла
1. Расположите технику на ровной
поверхности.
2. Снимите заливную пробку. Про-
верьте уровень масла.
3. Если нужно, добавьте рекомен-
дованного масла до нижней
кромки заливного отверстия.
4. Установите заливную пробку.
Затяните в соответствии со спе-
цификацией.
Замена масла
1. Снимите заливную пробку.
2. Расположите емкость для использованного масла под сливной
пробкой. Снимите сливную пробку. Полностью слейте масло.
3. Очистите и установите сливную пробку. Затяните в соответствие
со спецификацией.
4. Долейте масло при необходимости.
5. Установите заливную пробку. Затяните в соответствии со специ-
фикацией.
6. Проверьте отсутствие утечек.
7. Правильно утилизируйте использованное масло.
Передний редуктор (Жидкость Demand Drive)
Выполняйте периодическое техническое обслуживание в соответст-
вии с интервалами, указанными в таблице регламента технического
обслуживания, начинающейся на стр. 86. Поддерживайте уровень
масла по кромку заливного отверстия. На стр. 144 указаны каталож-
ные номера продуктов POLARIS.
Заменяйте каждые 25 моточасов ADC (экстремальная эксплуатация).
Экстремальной эксплуатацией считается:
• эксплуатация при работе ADC в течение длительных периодов вре-
мени
• постоянная эксплуатация системы ADC в горной местности
• эксплуатация системы полного привода только в режиме ADC
Подсказка:
При появлении избыточного шума при работе ADC, замените
рабочую жидкость и масло редуктора. Если шум присутствует после
замены, обратитесь к дилеру Polaris.

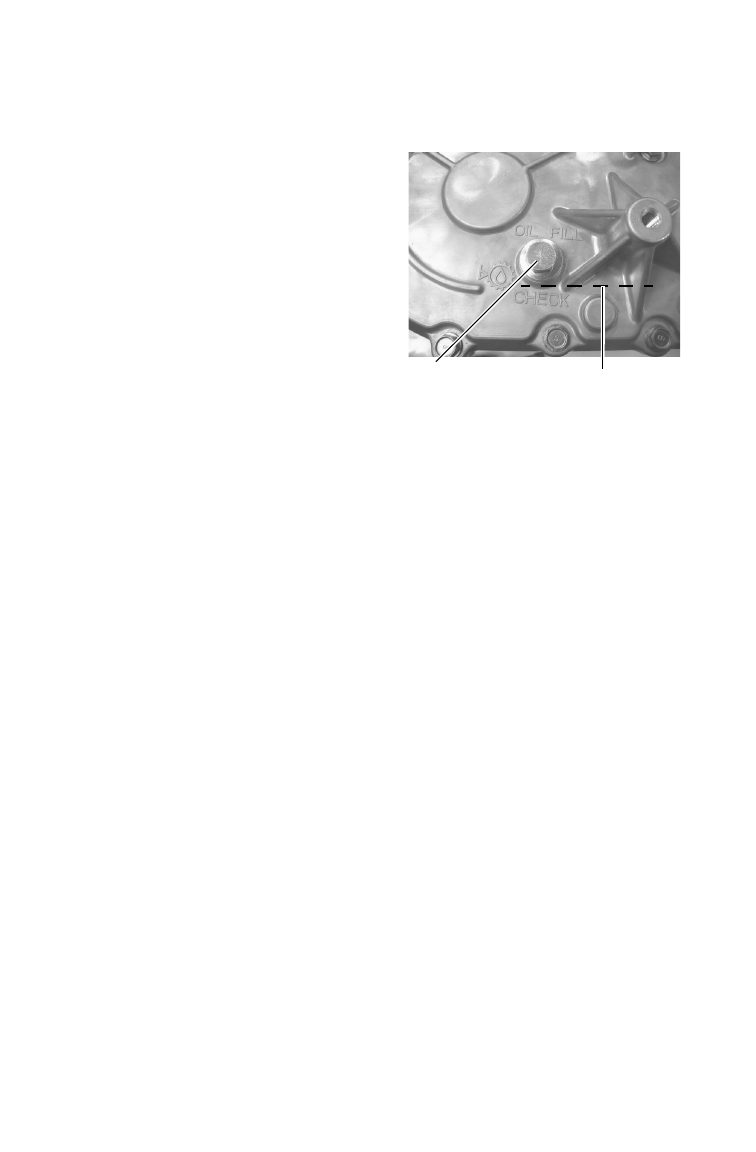

Уровень
Заливная
пробка
