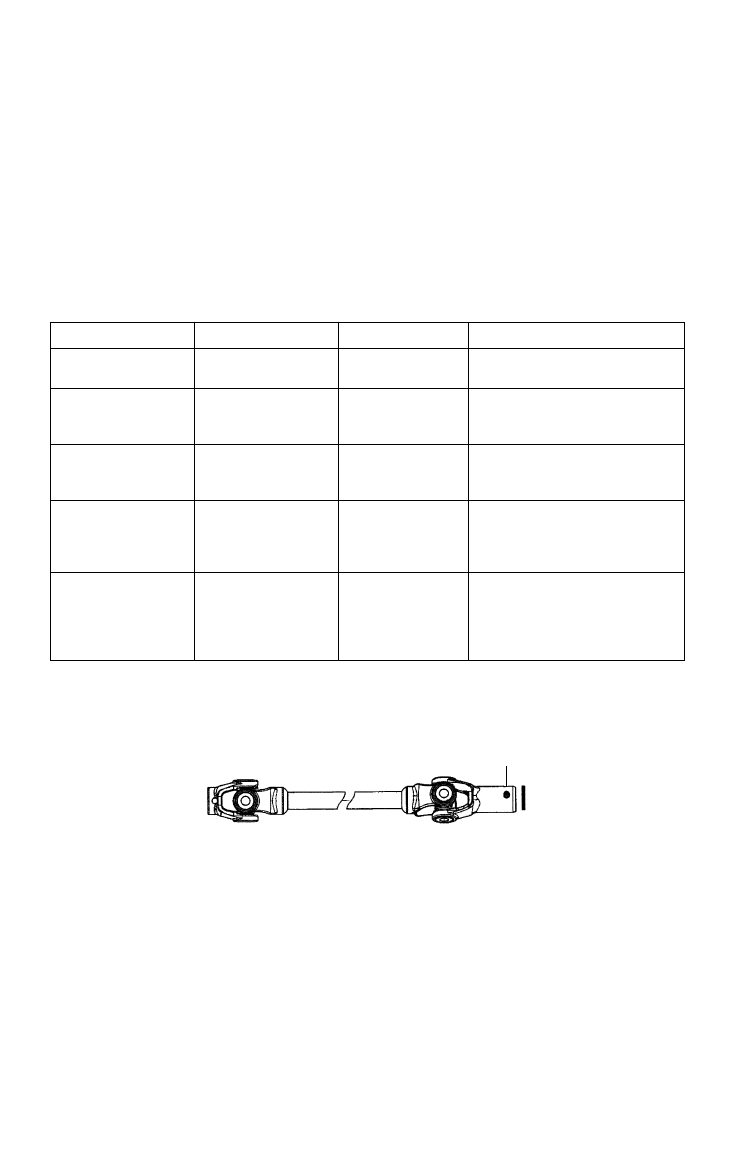

90
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рекомендации по смазке
Проверяйте и смазывайте все компоненты через интервалы, указан-
ные в регламенте ТО, стр. 86. Позиции, не перечисленные в регла-
менте - через общие интервалы смазки аналогичных узлов.
А-образные рычаги смазываются на заводе при установке и не
нуждаются в дополнительной смазке, Кроме как при экстремаль-
ной эксплуатации или по какой-то специальной причине, на усмо-
трение владельца.
Элемент
Состав
Емкость
Проверка
Масло двигателя PS-4 5W-50
4-Cycle Oil
1.9 л
Поддерживайте уровень по
щупу. См. стр. 92.
Тормозная
жидкость
DOT 4 Brake Fluid
---
Поддерживайте уровень
между метками на щупе
Трансмиссион-
ное масло
AGL Gearcase
Lubricant &
Transmission Fluid
948 мл
Поддерживайте уровень по
кромку заливного отвер-
стия. См. стр. 95.
Жидкость
Demand Drive
(передний редук-
тор)
Жидкость
Demand drive
265 мл
Поддерживайте уровень по
кромку заливного отвер-
стия. См. стр. 97.
Крестовины пере-
днего кардана
U-Joint Grease
---
Смажьте фитинг (максимум
3 качка) раз в 800 км и для
консервации или после
погружения во влажную
среду.
Крестовины переднего
кардана
