115
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фары

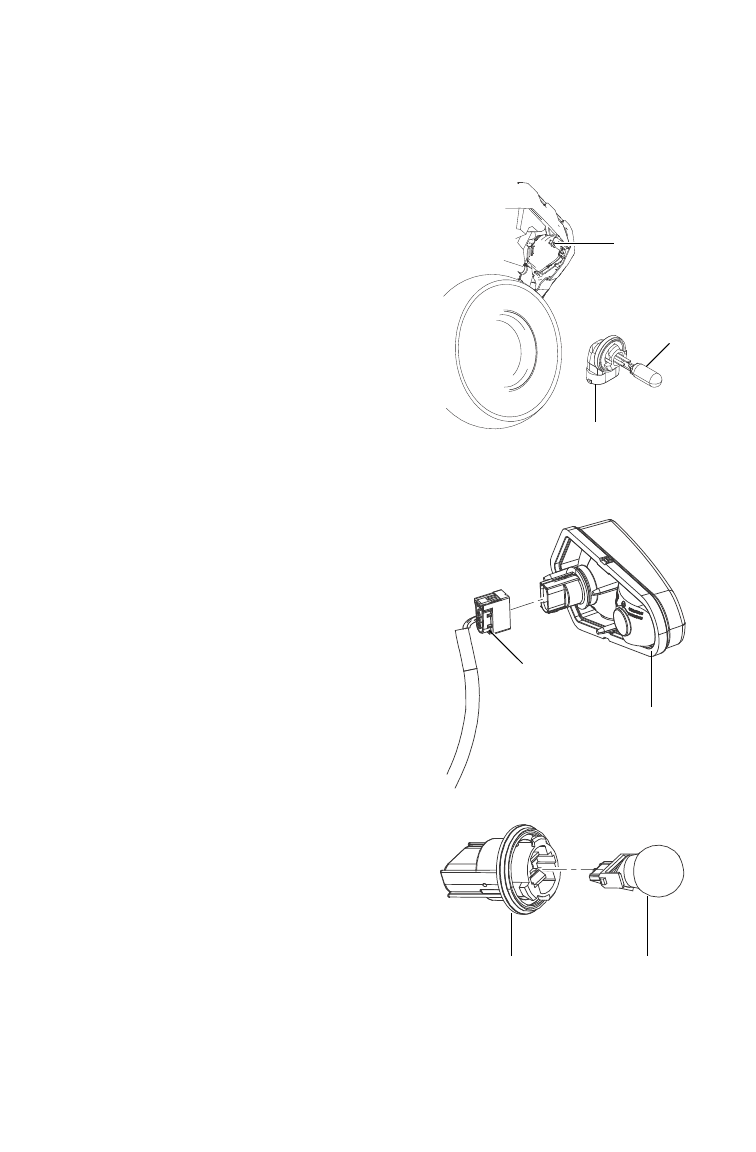

Замена ламп ближнего света
1. Отверните против часовой
стрелке заднюю часть фары.
Достаньте проводку и лампу
из корпуса фары.
2. Замените лампу.
3. Установите проводку
обратно.
4. Заверните заднюю часть
фары, вращая ее по часовой
стрелке.
Замена ламп задних фар/
стоп-сигналов
1. Снимите коннектор с фары.
2. Поверните лампу против часо-
вой стрелки, чтобы снять.
3. Нанесите диэлектрическую
смазку на контакты. Устано-
вите лампу в корпус.
4. Установите коннектор на
место.
5. Проверьте работу фар.
Проводка
Лампа
Винт
Philips
Лампа
Коннектор
проводки
Задние
фонари
Патрон
