ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Замена предохранителя
Невозможность запуска дви-
гателя, а также иные непо-
ладки в электрической
системе, могут указывать на
выход из строя плавкого пре-
дохранителя. Выявите и
устраните короткое замыка-
ние цепей, которое привело к
выходу из строя предохрани-
теля. Запасные предохрани-
тели находятся на верхней
части крышки
1. Откройте крышку пере-
днего багажного отделе-
ния.
2. Снимите панель доступа.
См. стр. 99.
3. Снимите крышку мон-
тажного блока предохра-
нителей.
4. Достаньте подозритель-
ный предохранитель.
Если он сгорел, устано-
вите новый предохрани-
тель аналогичного
номинала.
5. Закройте крышку мон-
тажного блока предохра-
нителей и заднюю
панель.
6. Закройте крышку переднего багажного отделения.

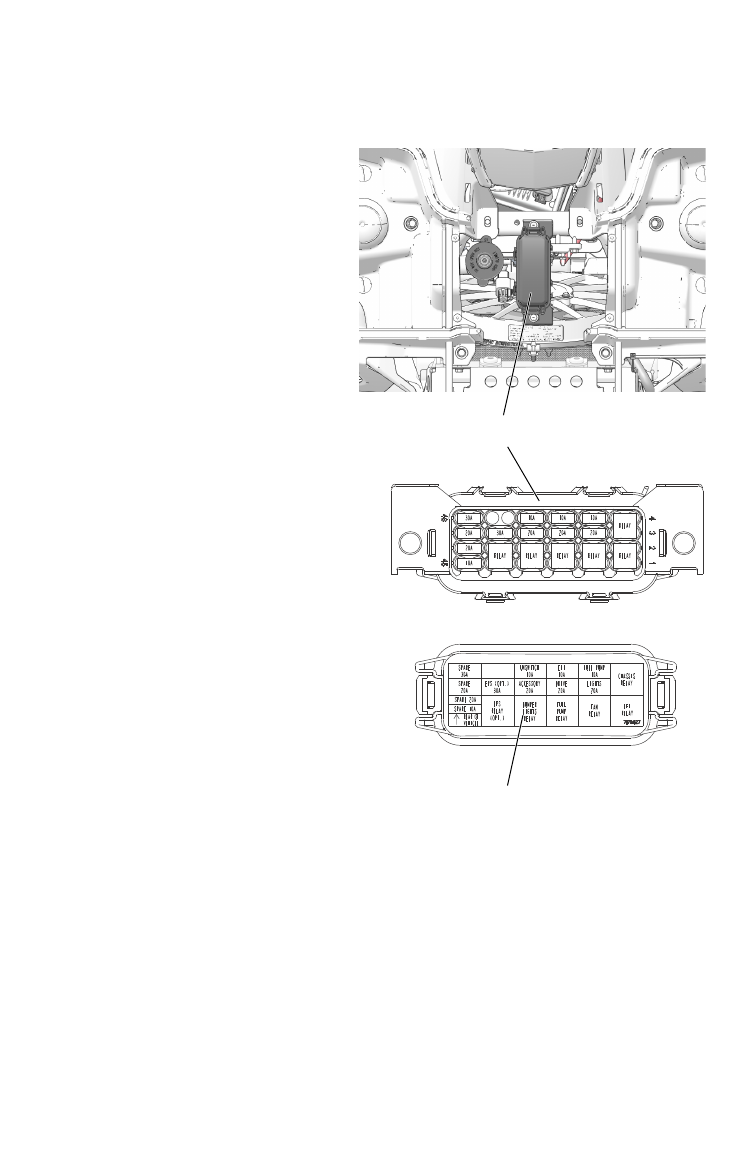

Блок предохранителей
Наклейка с
внутренней стороны
крышки монтажного блока
