ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Переключатели
Кнопка Mode/Кнопка Оverride
Ваше транспортное средство оборудовано системой ограничения
скорости при движении задним ходом. Для увеличения мощности и
скорости при движении задним ходом нажмите кнопку Override
при закрытой дроссельной заслонке.
ВНИМАНИЕ!
Нажатие на кнопку Override при открытой дроссельной
заслонке, ведет к потере контроля над мотовездеходом (снегоболотохо-
дом) и, как следствие, травмам и гибели людей. Нажимайте кнопку Override
только при закрытой дроссельной заслонке.
Кнопка Override также используется как кнопка MODE для пере-
ключения экранов цифрового прибора. См. стр. 38.
Подсказка:
Кнопка Override не будет функционировать, как кнопка MODE,
в режиме заднего хода.
Выключатель режима 4X4
Используйте переключатель для включения режимов ADC 4X4
(при наличии), 4X4 или 2X4. См. стр. 35.

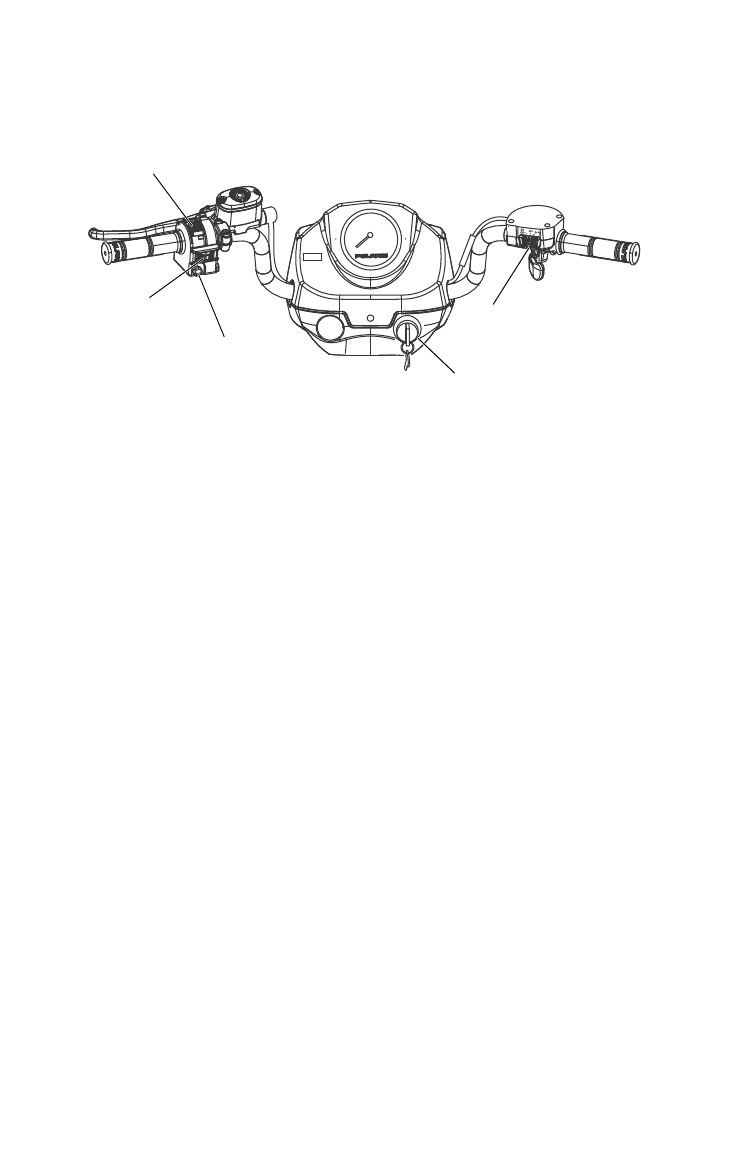

2x4
Переключатель
Mode/Reverse
Override
Замок зажигания
Выключатель
двигателя
Переключатель
фар
Выключатель
режима 4X4
