ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фары
Регулировка дальнего света
Фару дальнего света можно отрегулировать в вертикальной плоско-
сти в небольшом диапазоне. Используйте данную специальная про-
цедура для регулировки.

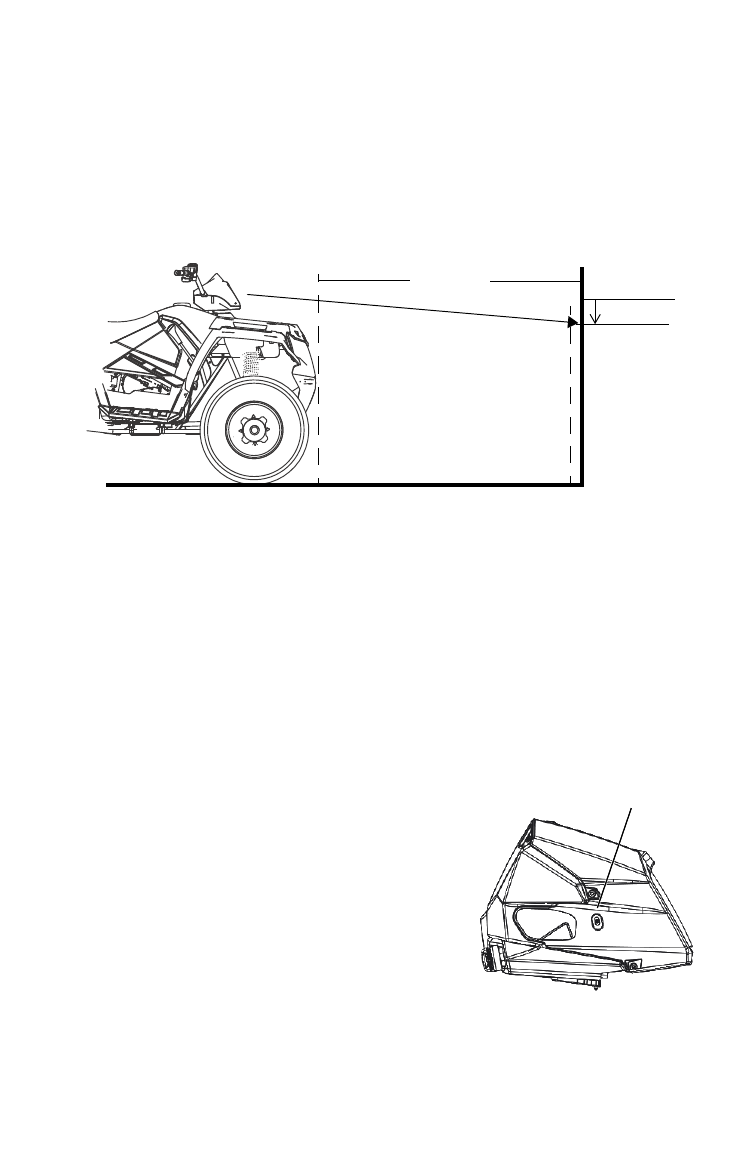

1. Установите транспортное средство на ровной горизонтальной
площадке перед вертикальной стеной на расстоянии 7.6 метра
от стены. Включите парковочную передачу.
2. Измерьте расстояние от земли до центра фары и сделайте
отметку на стене на этом уровне.
3. Запустите двигатель. Включите дальний свет фар.
4. Наблюдайте пучок света фары на стене. Наиболее яркая часть
светового пятна должна быть на 5 см ниже метки, оставленной
на стене. Измерение должно производится, когда водитель
сидит на сиденье.
5. 570 SP: Регулировочный винт
расположен с правой стороны
корпуса фары. Для регули-
ровки отпустите винт. Отрегу-
лируйте свет фары, затем
затяните винт.
570/570 EPS: Регулировочный
винт расположен с правой сто-
роны корпуса фары. Отрегули-
руйте фару вращая регулятор.
7.6 м
5 см
x
x
Регулировочный
винт
