24
БЕЗОПАСНОСТЬ
Предупредительные таблички и их расположение
Давление в шинах/Нагрузка
ВНИМАНИЕ
НЕПРАВИЛЬНОЕ ДАВЛЕНИЕ ИЛИ ПЕРЕ-
ГРУЗКА МОТОВЕЗДЕХОДА может стать
причиной потери управления. Потеря контр-
оля может привести к травмам или смерти.
• Давление в шинах:
Перед 5.0 psi (34.5 КПа)
Зад 5.0 psi (34.5 КПа)
• Максимальная грузоподъемность: 220 кг
• Никогда не превышайте скорость 80 км/ч
при перевозке грузов весом более 34 кг
или на передней багажной площадке
груза весом более 17 кг.
• Никогда не превышайте скорость 80 км/ч
при движении с пассажиром.
7177982
Предупреждающая табличка багажных площадок
ВНИМАНИЕ
НЕ БУКСИРУЙТЕ ГРУЗ, ПРИКРЕПИВ ЕГО К БАГАЖНЫМ ПЛОЩАДКАМ
ИЛИ БАМПЕРУ. Возможно повреждение или опрокидывание транспортного
средства, что может привести к серьезной травме или смерти. Для букси-
ровки предназначены буксирные крюки или прицепное устройство. Грузо-
подъемность: передняя площадка 41 кг, задняя площадка 82 кг.
7172572

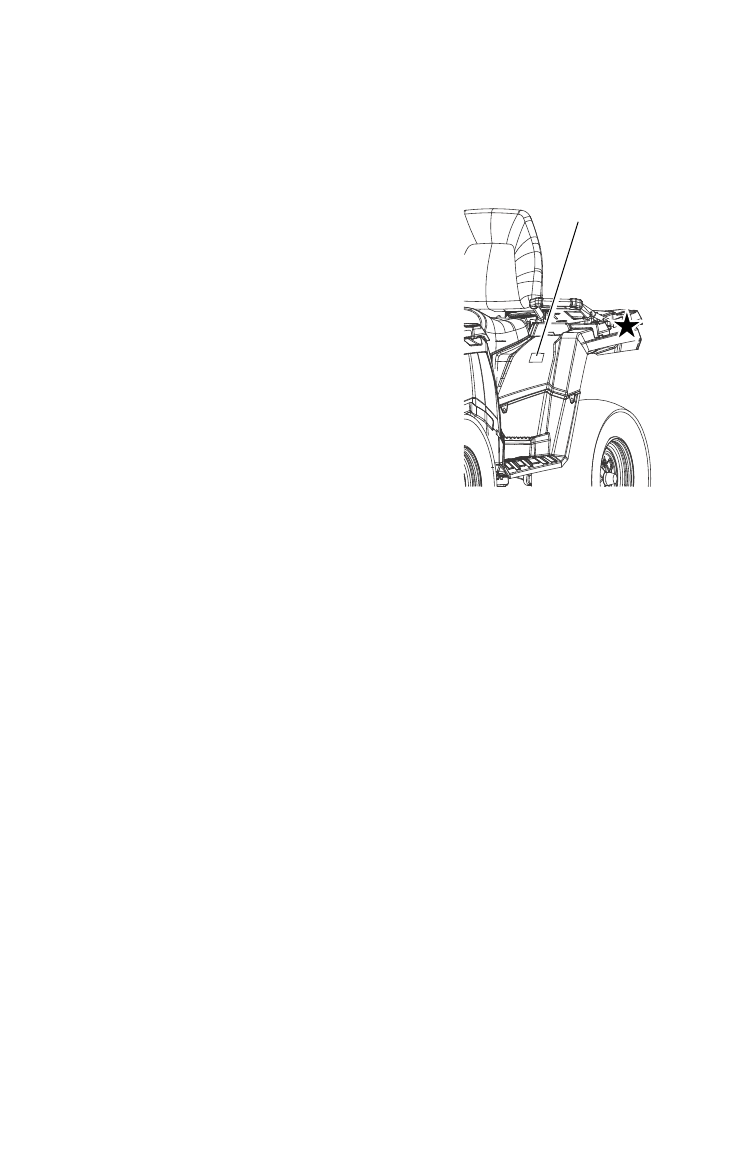

Предупреждение по
давлению в шинах/
Нагрузке
Содержание
- 3 СОДЕРЖАНИЕ
- 4 ВВЕДЕНИЕ; На протяжении всего руководства пользователя появляются следу-; ОПАСНОСТЬ
- 5 общего пользования (по дорогам общей сети). Данные мотовездеходы; Вибрация и шумность; Шумность и вибрация, которые ощущаются водителем, измеряются в
- 6 Идентификационные номера
- 7 БЕЗОПАСНОСТЬ; Обучение по безопасности; За более подробной информацией по поводу безопасной
- 8 Экипировка водителя; Шлем
- 9 Защита глаз; Модификации оборудования
- 10 Предупредительные таблички; ВНИМАНИЕ
- 11 Отработавшие газы
- 15 склону
- 17 ности
- 19 Перегрузка транспортного
- 20 Плохая видимость
- 21 Предупредительные таблички и их расположение
- 22 Мотовездеход (снегоболотоход) предназначен ТОЛЬКО ДЛЯ ВЗРОСЛЫХ; Предупреждающая табличка реверса; ходом может привести к ухудшению управляемости. Не нажимайте на; Не переключайтесь в режим 4X4 (AWD), если пробуксовывают задние
- 23 преждения общего характера
- 24 Предупреждающая табличка багажных площадок
- 25 ходе) со снятым кожухом ремня вариатора ЗАПРЕЩЕНА.; Предупреждение по нагрузке на фаркоп (570/570; МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС ТРАНСПОРТИРУЕМОГО ПРИЦЕПА:; Предупреждение по нагрузке на фаркоп (570 SP); ГРАДУСОВ
- 26 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ; Переключатели; Кнопка Mode/Кнопка Оverride; Нажатие на кнопку Override при открытой дроссельной; Выключатель режима 4X4
- 27 Выключатель двигателя
- 28 Рычаг акселератора; расположения и целостность тросика привода дросселя.
- 29 Рычаг тормоза; справности обратитесь к дилеру для проведения ремонта.
- 30 Главный тормозной цилиндр/Тормозная жидкость
- 31 Стояночный тормоз; Включение стояночного тормоза; Если стояночный тормоз задействован при движении мотове-
- 32 Дополнительный ножной тормоз; серьезным личным травмам или смерти.; приводится в действие педалью,; Уровень тормозной жидкости
- 33 Электроусилитель рулевого управления (EPS)
- 34 Рычаг выбора режима трансмиссии; Переключение передач при работе двигателя на оборотах; Срок службы ремня вариатора; Батарея для экстремальных условий; Рычаг КПП
- 35 Система полного привода
- 36 Включение режимов 4X4 или 4X4 ADC в момент пробук-
- 37 СистемаADC; Система ADC обеспечивает торможение двигателем всех четырех; Включение системы ADC; ющей передач или реверса; Выключение системы ADC
- 38 Цифровой прибор; Спидометр; Спидометр сообщает текущую скорость мотовездехода (снегоболо-
- 39 Контрольные лампы; Лампа
- 40 Информационный центр; km; RPM
- 41 Если сегменты на дисплее не проявляются, имеет место неи-; Информационный дисплей
- 42 Для выхода из текущего режима подождите 10 секунд. Дисплей; Стандарт США; Мили; Время
- 43 Часы сохраняют настройки до тех пор, пока аккумулятор не; Режим одометра
- 46 имеет место замыкание на массу между; Диагностические коды
- 51 ЭКСПЛУАТАЦИЯ; Обкатка; В первые 3 часа работы двигателя возможно повышенное; Обкатка двигателя и ходовой части
- 52 Практика безопасной эксплуатации
- 54 Перечень предварительных проверок
- 55 Запуск двигателя; Система блокировки запуска двигателя сработает, при попытке; Эксплуатация в холодную погоду
- 56 Вождение; ножках, а обе руки должны быть на рукоятках.
- 57 Езда с пассажиром
- 59 Поворот; Резкий поворот на большой скорости приводит к опрокидыва-
- 60 Движение по скользким поверхностям; Включение режима 4X4 при проскальзывающих задних; только поворотом руля в сторону заноса и переносом центра
- 61 Движение вверх по склону; Тормозной эффект и управляемость сильно изменяются при движе-
- 62 Движение поперек склона
- 63 Спуск со склона; Двигаясь вниз по склону, соблюдайте следующие правила:; Всегда включайте режим 4X4 ADC перед спуском или подъемом на
- 64 по склону, не спускайтесь на нем задним ходом! Развернитесь,
- 66 Преодоление водных преград; с максимальной глубиной, при которой подножки находятся выше
- 68 Движение задним ходом; Чрезмерное нажатие на рукоятку привода дросселя в
- 69 Перевозка грузов
- 72 Преодоление препятствий
- 73 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ; Неправильная эксплуатация лебедки может привести к СЕРЬЕЗНЫМ; Меры предосторожности при использовании
- 74 Меры предосторожности; чтобы трос лебедки не накапливался на одной стороне барабана.
- 76 Эксплуатация лебедки
- 80 E. Медленно втягивайте трос, пока ваш помощник горизонтально
- 81 Уход за тросом лебедки; В целях вашей безопасности разрешается производить замену дета-
- 82 Ударная нагрузка; Трос вашей лебедке достаточно сильный, но он НЕ предназ-
- 83 Трос лебедки разработан и протестирован и позволяет выдер-
- 84 Правила безопасности и техническое обслуживание; Ненадлежащее обслуживание лебедки может привести к
- 85 ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ; Система шумоподавления
- 86 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Регламент технического обслуживания; ном техническом обслуживании и ремонте в Журнале технического; Что понимается под тяжелыми условиями эксплуатации.; • Частое погружение в грязь,воду или песок
- 87 Неверное выполнения операций отмеченных “D” может при-; Символ
- 90 Рекомендации по смазке; Проверяйте и смазывайте все компоненты через интервалы, указан-
- 91 W-50 4-cycle. При использовании масел других производителей; Применение смесей разномарочных масел или нереко-; Масло
- 93 Горячее масло; Вид спереди двигателя
- 94 Смажьте уплотнительное кольцо нового фильтра свежим
- 95 Трансмиссионное масло; Выполняйте периодическое техническое обслуживание в соответ-; Рекомендации по трансмиссионному маслу; AGL Gearcase Lubricant и
- 96 Замена масла; При появлении избыточного шума при работе ADC, замените
- 97 Проверка уровня
- 98 Система охлаждения
- 99 Вырывающийся пар может причинить сильные
- 100 Слишком большое количество тормозной жидкости в расши-
- 101 Схождение; Неверная регулировка схождения может привести к повре-; Перед
- 102 Электроусилитель руля
- 103 Снятие боковой панели; Возьмитесь за заднюю часть панели около заднего крыла.
- 104 Подножки/демонтаж подножек; крепят подножку к крылу.
- 105 Шины; изводителя соответствующего типоразмера.; Глубина протектора; Не отпускайте гайки со шплинтом. Обратитесь к дилеру
- 106 вращение колеса происходило в направлении, указанном стрел-; Незатянутые колесные гайки могут привести к откреплению; Спецификация по затяжке колесных гаек; Регулярно проверяйте затяжку колесных гаек.; Тип гайки; Удлиненная гайка
- 107 Воздушный фильтр
- 108 Вентиляция картера/Шланг; Клапан вентиляции расположен на шланге между двигателем и воз-; Эксплуатация транспортного средства без клапана венти-
- 109 Замена предохранителя
- 110 Фары; Нагретые детали могут вызвать ожоги. Дайте
- 112 света фар; Фары ближнего света можно отре-; Винт
- 114 Отсоедините лампу
- 115 Замена ламп задних фар/
- 116 Использование не рекомендованных типов свечей зажига-; Проверка свечей зажигания; Горячая выпускная система и двигатель могут выз-; Состояние свечи; Новые свечи зажигания
- 117 Нормальные свечи зажигания
- 118 Затопление транспортного средства
- 119 Пламегаситель; Пренебрежение рекомендациями в данном разделе может привести к
- 120 и воздуховоды при замене ремня.
- 122 дач; Условие
- 123 Батарея; новке батареи всегда подсоединяйте черный кабель последним.
- 124 лен обслуживаемый аккумулятор.; Если электролит попал на транспортное средство, немед-
- 125 Аккумуляторные газы могут накапливаться при неправильной
- 126 Возможно, потребуется подогнуть провода АКБ вниз, так чтобы; Электролит батареи (обслуживаемая батарея)
- 127 При перегреве аккумулятор может взорваться, нанеся
- 128 Проверьте состояние аккумулятора до и через 1-2 часа после окон-; Состояние
- 129 Регулировка развала и угла; Неверная регулировка или
- 130 Корпус дросселя/Холостой ход
- 131 Струя воды под высоким давлением может повредить; Рекомендации по мойке
- 132 Полировка; Рекомендации по полировке
- 133 Удаление коррозии
- 134 Не запускайте двигатель во время хранения, чтобы не раз-; Наружная очистка
- 135 Уровни эксплуатационных жидкостей
- 136 Осмотр и смазка; Аксессуары
- 137 Транспортировка; Зад
- 138 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ; Износ приводного ремня; Возможная
- 139 Двигатель не проворачивается
- 140 Детонация в двигателе
- 141 Двигатель глохнет или не выдает мощность; Возможная причина
- 142 СПЕЦИФИКАЦИИ
- 143 Настройки вариатора; *Модели с EBS не требуют регулировки пружины/кулачка
- 144 ПРОДУКЦИЯ POLARIS; Артикул Описание; Масло двигателя
- 145 ГАРАНТИЯ; Ограниченная гарантия; правилами международного региона.; Регистрация; обратитесь к дилеру. ГАРАНТИЯ ПОДДЕРЖИВАЕТСЯ ТОЛЬКО В ТОМ СЛУ-; Область действия гарантии и исключения:; Ограничения гарантийных обязательств и возмещений; ТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА ДЕФЕКТЫ КОНСТРУКЦИИ. Гарантия не
- 146 Смазки и жидкости
- 148 Порядок получения гарантийного обслуживания
- 149 Примечание
- 150 США Ограниченная гарантия по отсутствию превы-; на уровень выброса вредных веществ.
- 152 Модели для штата Калифорния
- 153 ЖУРНАЛ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ; ными о своевременно выполненном техническом обслуживании.
