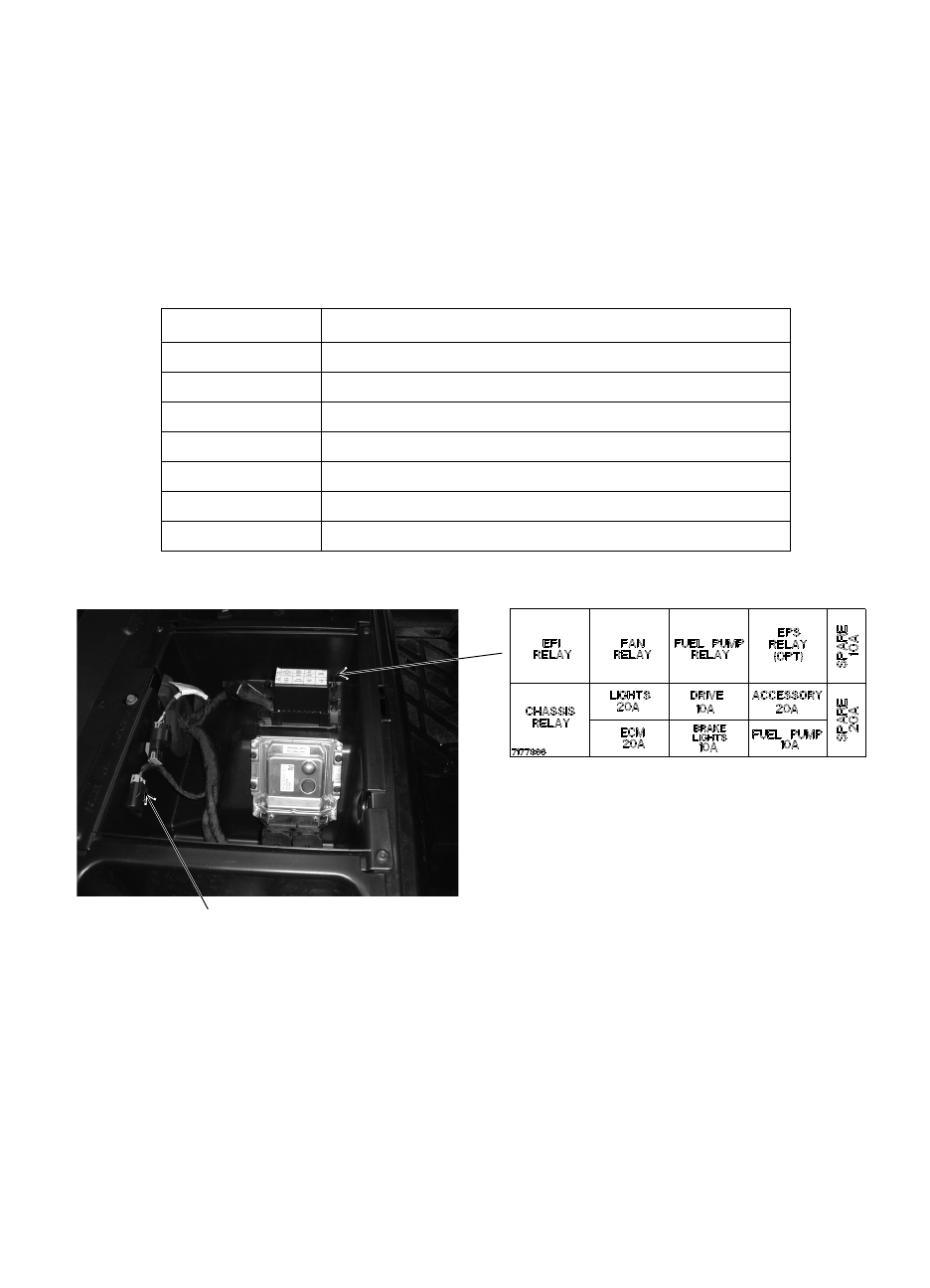

83
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предохранители
Невозможность запуска двигателя, а также иные неполадки в электрической системе,
могут указывать на выход из строя плавкого предохранителя. Выявите и устраните
короткое замыкание цепей, которое привело к выходу из строя предохранителя. Для
доступа монтажному блоку, поднимите пассажирское сиденье. Запасные предохрани-
тели поставляются в монтажном блоке. Предохранитель усилителя руля (при наличии)
находится в жгуте проводки усилителя руля, около монтажного блока.
Обратитесь к дилеру за диагностикой замыкания, которое привело к выходу из строя
предохранителя или реле.
Предохранитель
Цепь
10A
Стоп-сигнал
10A
Топливный насос
10A
Система привода
20A
Дополнительное оборудование, розетка 12В
20A
Модуль управления двигателем
20A
Фары
30A
Электроусилитель (при наличии)
Предохранитель
усилителя руля
(при наличии)
