30
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

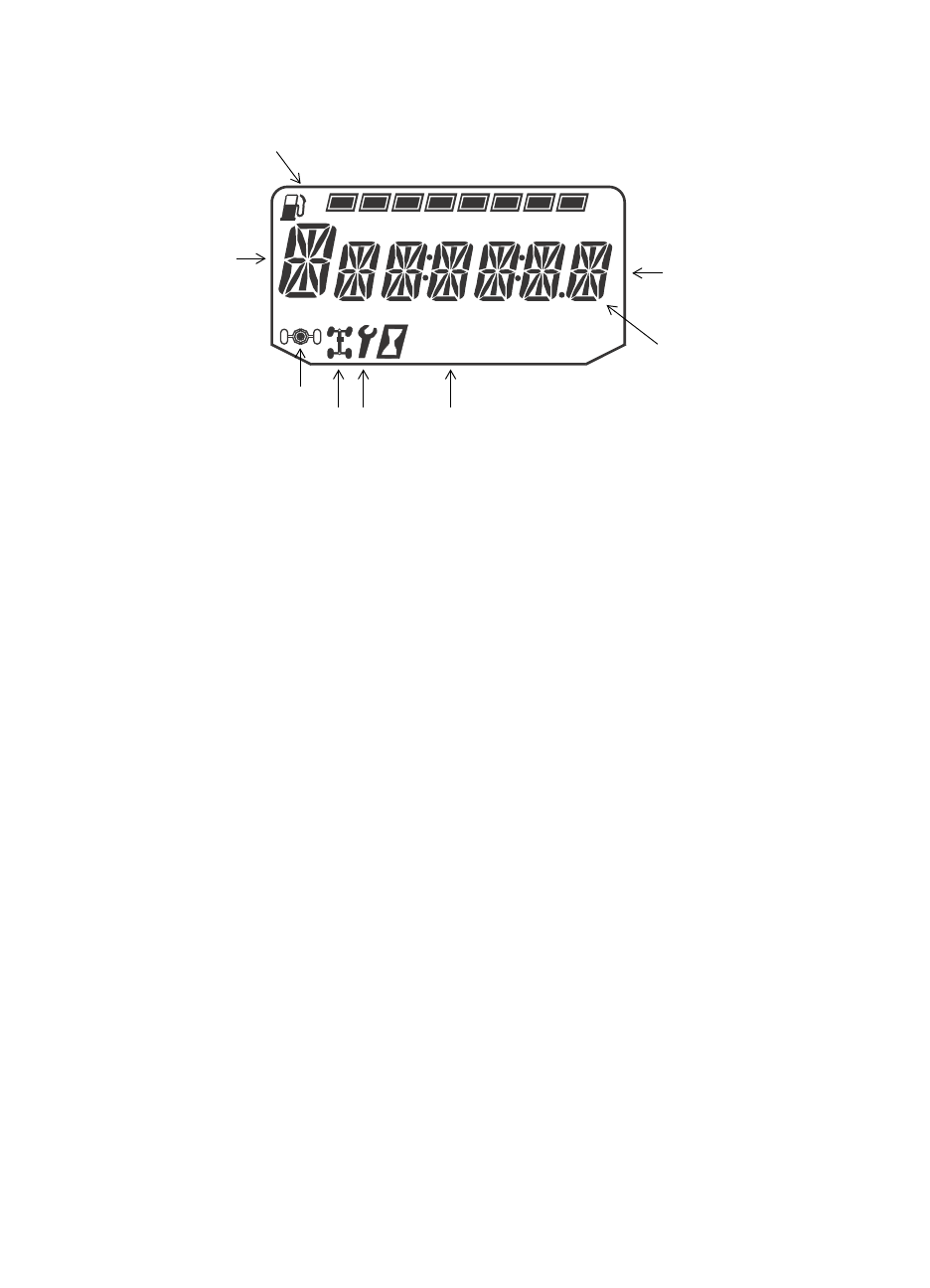

Цифровой прибор
Информационный центр
Информационный дисплей расположен на цифровом приборе. Все сегменты информа-
ционного центра будут включаться на несколько секунд при включении зажигания. В
случае, если сегменты не включаются при включении зажигания, возможно имело
место повышенное напряжение в системе, и цифровой прибор находится в защитном
режиме. Обратитесь к дилеру POLARIS.
На заводе по умолчанию устанавливается режим отображения данных в единицах
стандарта США. Для изменения на метрические единицы, см стр. 32.
1.
Индикатор передачи
- Указывает текущий режим трансмиссии.
H = Повышающая
L = Понижающая
N = Нейтраль
R = Задний ход
P = Парковочная
-- = Ошибка переключения
2.
Уровень топлива
- Сегменты указывают уровень топлива в баке. Когда последний
сегмент очистится, включится индикатор низкого уровня топлива. Все элементы
дисплея будут мигать. Немедленно заправьте мотовездеход (снегоболотоход)
топливом.
Подсказка:
Если сегменты на дисплее не проявляются, имеет место неисправность в цепи ука-
зателя уровня топлива. Обратитесь к дилеру.
3.
Информационный дисплей
- Эта область отображает одометр, суточный пробег,
наработку, обороты коленчатого вала и межсервисный интервал.
Trip 1
km
mi
RPM
F
E
88
:
88
