ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Масло двигателя
Выполняйте периодическое техническое
обслуживание в соответствии с интервалами,
указанными в таблице регламента техниче-
ского обслуживания, начинающейся на стр.
59. Используйте только рекомендованное
масло. См. стр. 62.
ПРИМЕЧАНИЕ:
Попадание грязи или пыли в двига-
тель можем привести к серьезным повре-
ждениям. Очищайте область вокруг щупа
для проверки масла перед его снятием.
Уровень масла
Щуп для проверки уровня масла и заливная
трубка расположены на двигателе. Доступ
осуществляется из-под правой задней коле-
сной арки.
1. Расположите технику на ровной поверхно-
сти.
2. Включите парковочную передачу.
3. Очищайте область вокруг щупа для про-
верки масла перед его снятием. Выньте
щуп. Вытрите щуп чистой тканью.
4. Установите и затяните щуп.
5. Вывинтите щуп и считайте уровень масла.
6. Долейте рекомендованное масло при
необходимости. Поддерживайте уровень
между метками. Не переливайте.
7. Установите и затяните щуп.
Замена масла и фильтра
Выполняйте периодическое техническое
обслуживание в соответствии с интервалами,
указанными в таблице регламента технического обслуживания, начинающейся на стр.
59. При замене масла необходимо заменять масляный фильтр.
Сливная пробка расположена в нижней части картера.
1. Расположите технику на ровной поверхности. Включите парковочную передачу.
Нажмите на педаль тормоза.
2. Запустите двигатель. Дайте ему поработать 2 минуты на холостых оборотах.
Выключите двигатель.

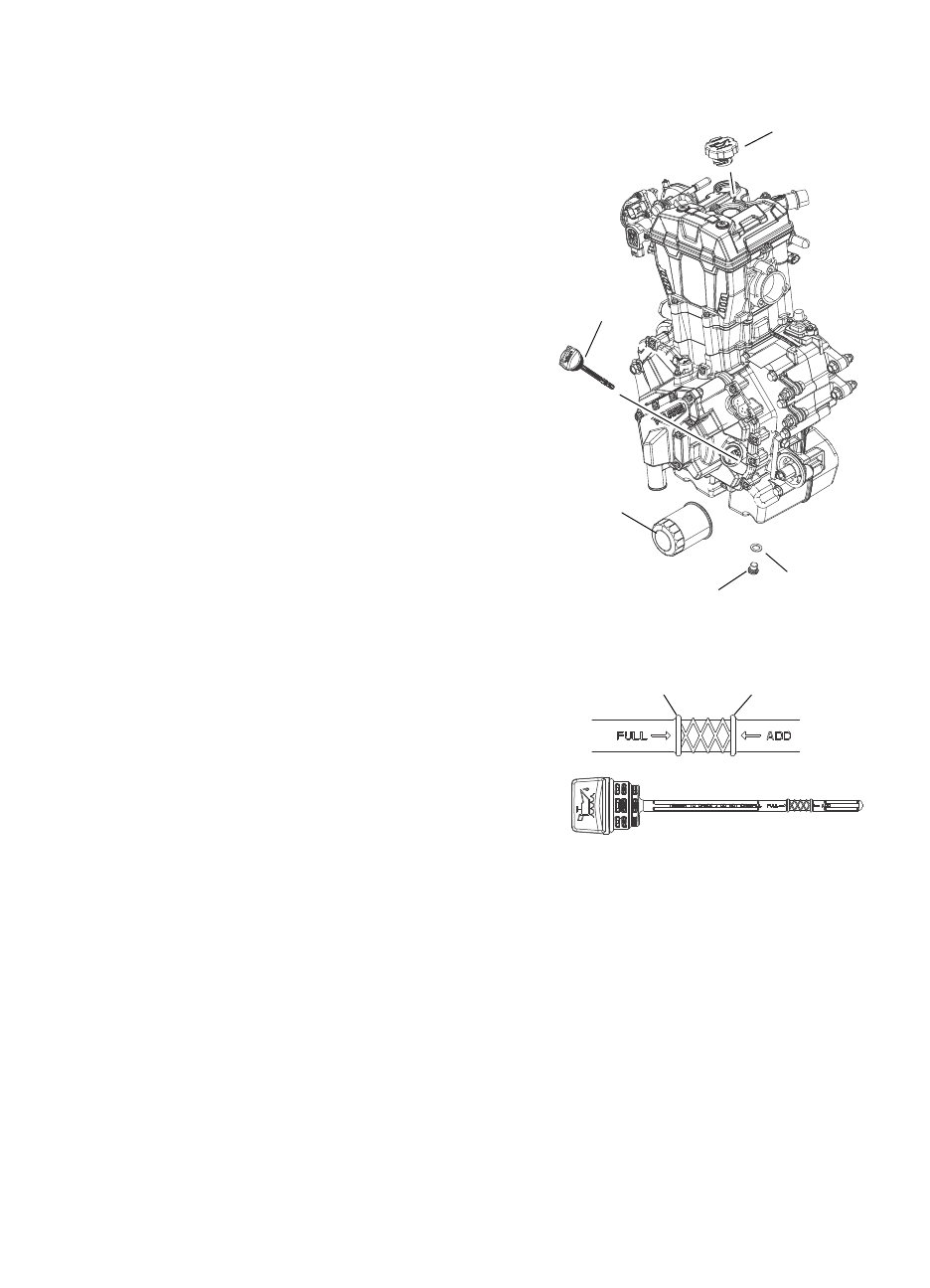

Щуп
Максимум Минимум
Заливная
пробка
моторного
масла
Масляный фильтр
Сливная пробка
Уплотнительная
прокладка
