ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Система охлаждения
Уровень охлаждающей жидкости в расширительном бачке
Выполняйте периодическое техническое обслуживание в соответствии с интервалами,
указанными в таблице регламента технического обслуживания, начинающейся на стр.
59. Поддерживайте уровень охлаждающей жидкости между отметками MIN и MAX
(на холодном двигателе).
1. Расположите технику на ров-
ной поверхности.
2. Включите парковочную пере-
дачу.
3. Снимите капот. См. стр. 26.
4. Проверьте уровень жидкости в
расширительном бачке.
5. Через воронку долейте нужное
количество охлаждающей жид-
кости. Установите крышку.
Подсказка:
При необходимости
частого добавления охлаждающей
жидкости и полностью опустошаю-
щемся расширительном бачке воз-
можны утечки в системе.
Обратитесь к дилеру Polaris для
осмотра системы охлаждения.
Уровень охлаждающей жидкости в радиаторе
1. Снимите капот. См. стр. 26.
ПРЕДОСТЕРЕЖЕНИЕ!
Вырывающийся пар может причинить сильные ожоги. Запрещается сни-
мать герметичную крышку на горячем или теплом двигателе. Дайте двигателю остыть.
2. Медленно откройте крышку радиатора.
3. Проверьте уровень жидкости в радиаторе.
4. Через воронку долейте нужное количество охлаждающей жидкости.
Подсказка:
Это процедура требуется только в случае, если система охлаждения осушалась для
ремонта и/или обслуживания. Если расширительный бачок опустел, проверьте уровень
охлаждающей жидкости в радиаторе.
5. Установите крышку с клапаном вентиляции. Использование нештатной крышки
нарушит работоспособность системы охлаждения. Обратитесь к дилеру для заказа
правильной крышки.

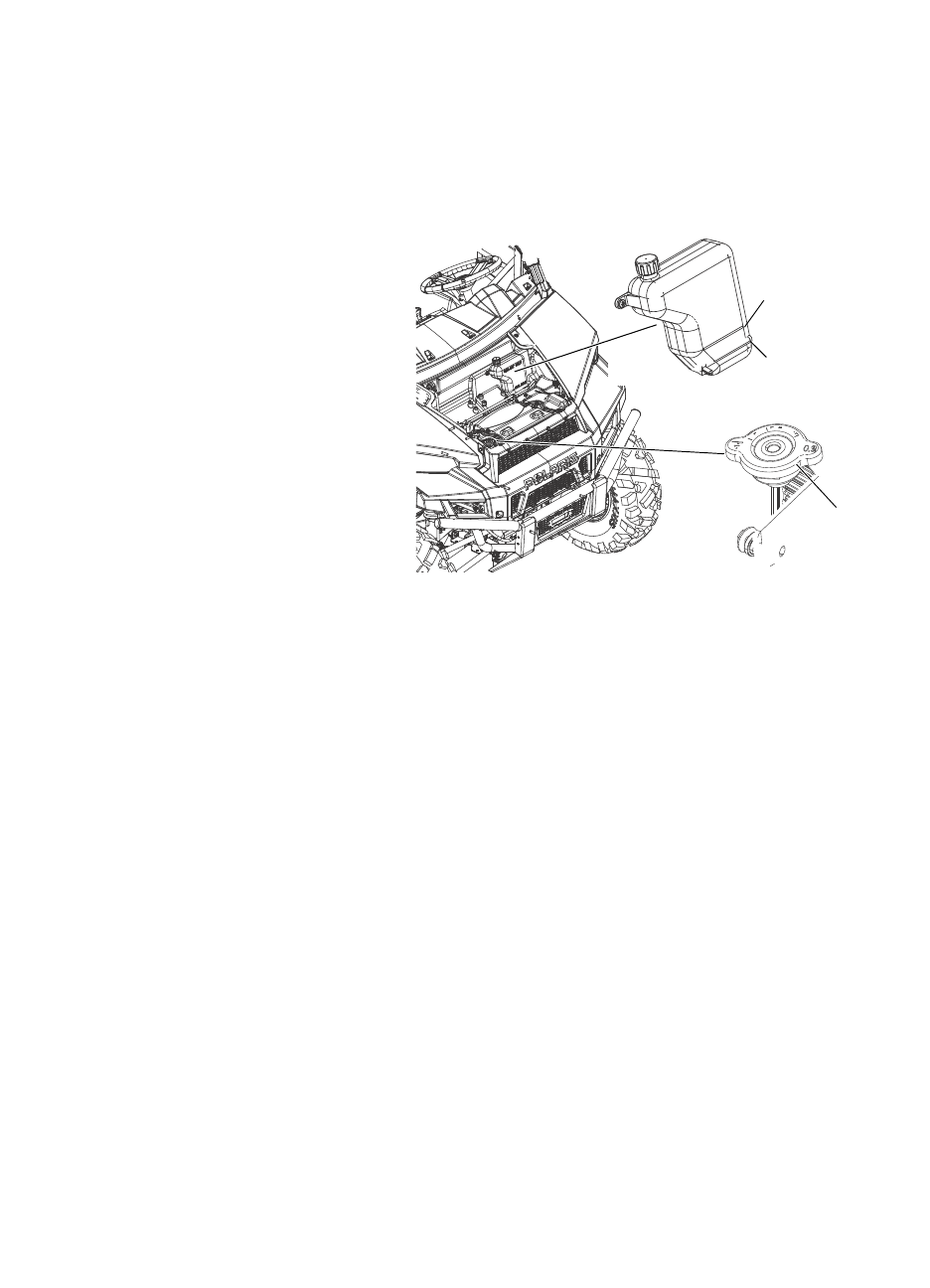

MIN
MAX COLD
COOLANT ONL
Y
Максималь-
ный уровень
(Cold)
Минимальный
уровень
Крышка
радиатора
