74

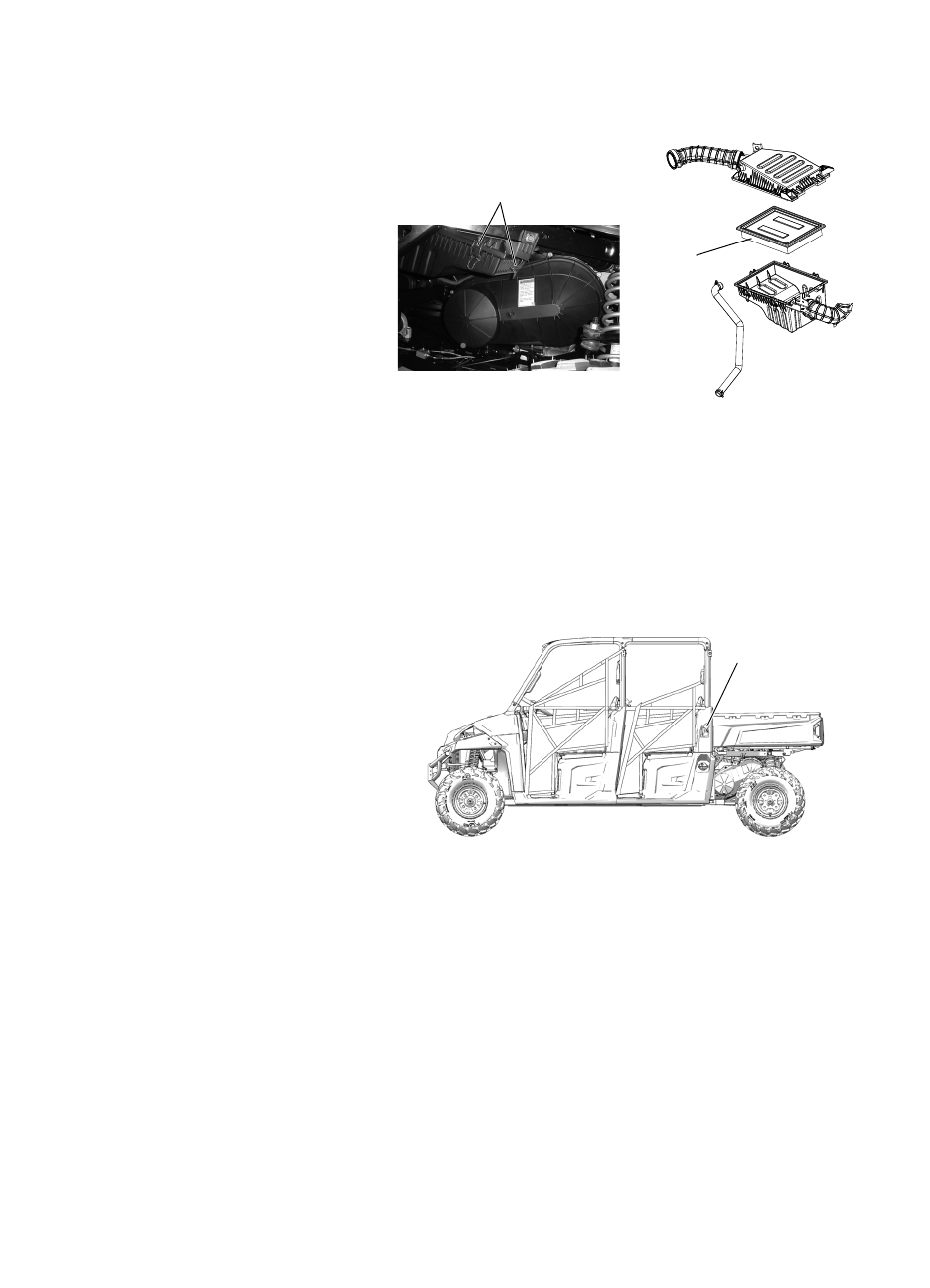

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фильтры
Воздушный фильтр
Меняйте масло в соответствии с
интервалами, указанными в
таблице регламента технического
обслуживания, начинающейся на
стр. 59. Обслуживайте воздушный
фильтр более часто, если мотове-
здеход эксплуатируется во влаж-
ных условиях или на режимах
максимальной мощности.
1. Для доступа к воздушному
коробу,поднимите кузов.
2. Откройте 5 защелок крышки
воздухозаборника и ото-
двиньте короб вниз, чтобы извлечь воздушный фильтр.
3. Снимите фильтр.
4. Проверьте полость воздушного короба на предмет отсутствия масла или влаги.
Вытрите все посторонние загрязнения тканью.
5. При необходимости замените воздушный фильтр. Не пытайтесь очищать воздуш-
ный фильтр.
Префильтры
Воздухозаборник двигателя располо-
жен стороны водителя мотовездехода
(снегоболотохода). Воздухозаборник
вариатора расположен с пассажир-
ской стороны мотовездехода (снегобо-
лотохода).
Проверяйте префильтры перед каждой
поездкой на мотовездеходе (снегобо-
лотохода). Очистите экраны от грязи и
мусора и периодически промывайте
их мыльной водой.
Вид слева
Воздушный
фильтр
Вид справа
Защелки
воздушного короба
Префильтры
(с обеих сторон)
