78
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

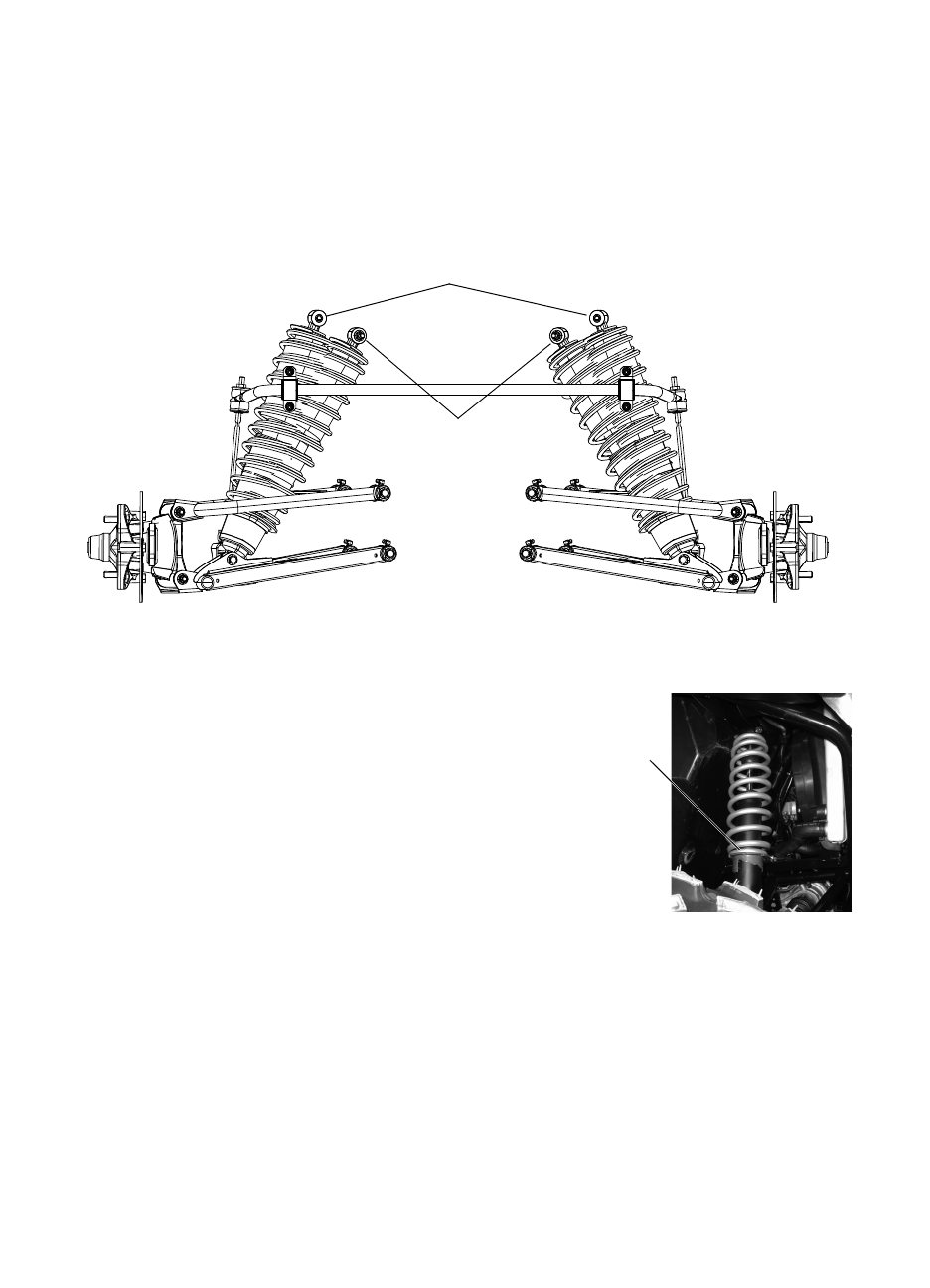

Регулировка подвески
При необходимости подвеску можно отрегулировать для увеличения жесткости.
1. Снимите верхние элементы крепления амортизаторов.
2. Переместите амортизаторы во внешние отверстия.
3. Установите элементы крепления амортизаторов. Затяните болты (момент затяжки
54.2 Нм).
Регулировка пружин
Регулируйте затяжку пружин вращая регуляторы на
корпусе амортизаторов.
Внутренние отверстия
крепления
Задняя подвеска
Процедура регулировки передней и задней подвески
одинаковая
Внешние отверстия крепления
Регулятор
