72

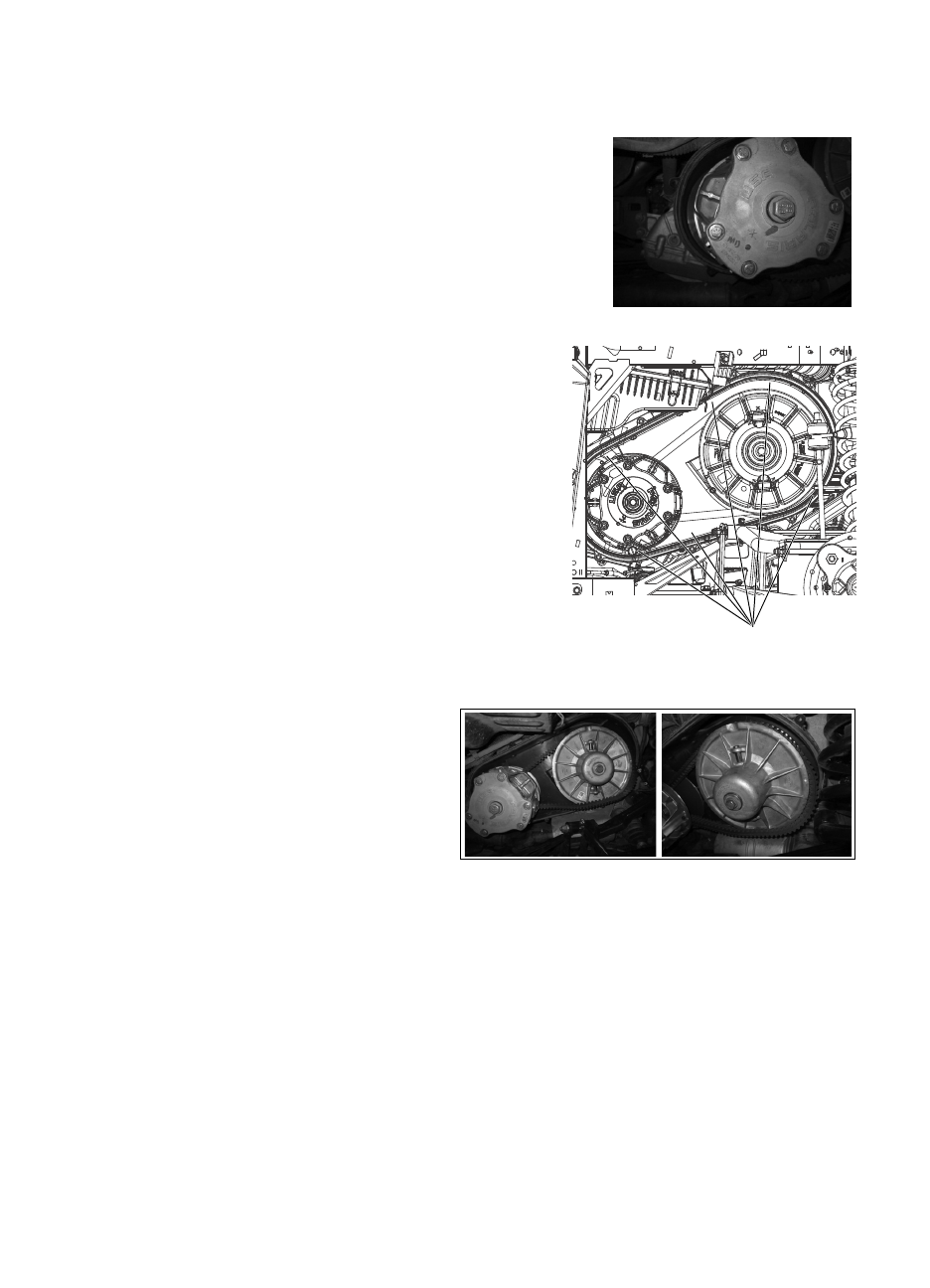

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Вариатор (PVT)
Замена ремня/Очистка
9. Пропустите ремень спереди между
ведущим шкивом вариатора и вну-
тренний кожухом, чтобы его полно-
стью снять.
10. Очистите все отложения и налет
вокруг вариатора.
11. Очистите впускной канал вариатора.
12. Проверьте сальники и уплотнения
двигателя и трансмиссии на предмет
повреждений. Обратитесь к дилеру в
случае обнаружения повреждений.
Подсказка:
Проскальзывание ремня может
привести к перегреву, что разрушит
ремень и повредит наружные кожухи вари-
атора. Используйте понижающую пере-
дачу при движении на малых скоростях,
для увеличения срока службы деталей
вариатора (ремня, крышки и т.д.).
13. Для установки ремня оденьте один
конец ремня на ведомый шкив. Распо-
ложите ремень вокруг ведомого
шкива между фланцами с минималь-
ным натяжением. Вращайте ведомый
шкив, пока ремень не встанет на свое
место.
14. Установите кожух вариатора в
порядке, обратном его снятию,
поместив верх кожуха на свое
место.
15. Установите все болты кожуха вариа-
тора. Затяните моментом 5.5-6.5 Нм.
Шаг 9
Удаляйте все остатки
