65

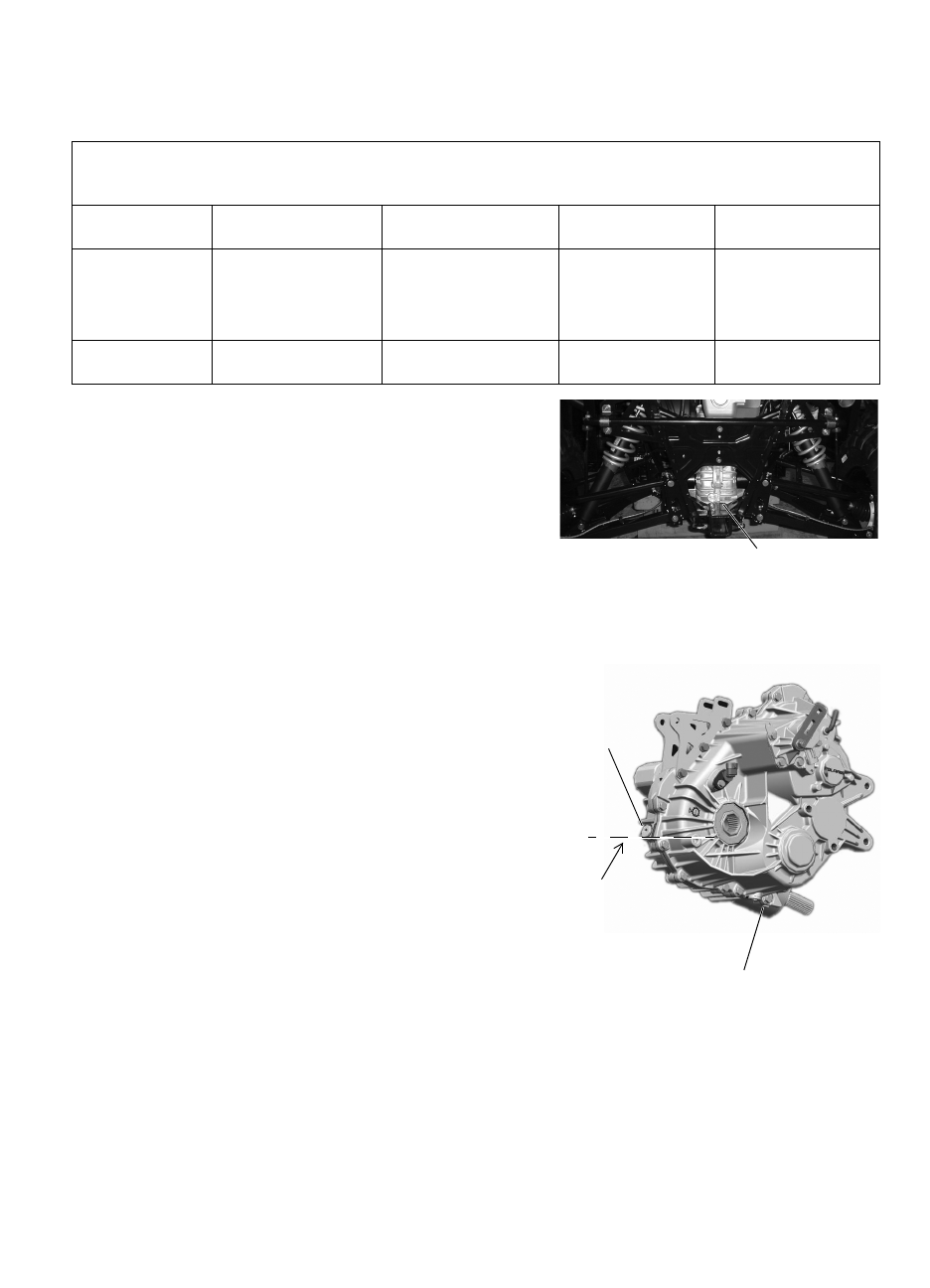

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Спецификации элементов трансмиссии
Трансмиссия (Главная коробка пере-
дач)
Выполняйте периодическое техническое обслужива-
ние в соответствии с интервалами, указанными в
таблице регламента технического обслуживания,
начинающейся на стр. 59.
За информацией по реко-
мендованному маслу и спецификациями, обратитесь
к таблице спецификации элементов трансмиссии. На
стр. 94 указаны каталожные номера продуктов
POLARIS.
Уровень масла
Заливная пробка расположена на задней части кар-
тера КПП. Проверьте уровень масла, он должен дохо-
дить до нижней части заливного отверстия.
1. Расположите технику на ровной поверхности.
2. Включите парковочную передачу.
3. Выверните заливную пробку. Проверьте уровень
масла.
4. Долейте рекомендованное масло при необходимо-
сти.
5. Установите заливную пробку. Затяните в соответ-
ствии со спецификацией.
Замена масла
Для поддержания гарантии на мотовездеход
(снегоболотоход) замену масла в коробке передач
должен производить дилер. Сливная пробка рас-
положена на дне коробки передач.
1. Выверните заливную пробку.
2. Расположите емкость для использованного масла под сливной пробкой.
3. Снимите сливную пробку. Полностью слейте масло.
4. Очистите и установите сливную пробку. Затяните в соответствие со спецификацией.
5. Долейте рекомендованное масло.
6. Установите заливную пробку. Затяните в соответствии со спецификацией.
7. Проверьте отсутствие утечек. Правильно утилизируйте использованное масло.
RANGER
570 (полноразмерный) /
RANGER
CREW 570 (полноразмерный)
Спецификации элементов трансмиссии
Трансмиссия
Масло
Емкость
Затяжка заливной
пробки
Затяжка сливной
пробки
Главная коробка
передач
(Трансмиссия)
AGL Gearcase
Lubricant и
Transmission Fluid
1300 мл
Модели с режимом
Turf:
1200 мл
16.3 Нм
16.3 Нм
Передний
редуктор
Жидкость Demand
drive
200-225 мл
11-13.6 Нм
11-13.6 Нм
Трансмиссия
Сливная пробка
Заливная
пробка/
проверка
уровня
Уровень
