26
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Крышка топливного бака
Заливная горловина топливного бака распо-
ложена слева, рядом с водительским сиде-
ньем. Используйте бензин с октановым
числом не менее 95. Возможно использова-
ние топлива с содержанием этанола до
10%.
ПРИМЕЧАНИЕ:
Не используйте топливо с
содержанием этанола больше 10%. В
этом случае возможна поломка двига-
теля.
Приемная часть фаркопа
Данное транспортное средство укомплектовано приемной частью для фаркопа. Для
предотвращения повреждений и травм всегда следуйте инструкциями на стр. 45-46.
Защитные дуги (ROPS)
Защитные дуги (ROPS) на данном тран-
спортном средстве соответствуют стан-
дарту OSHA 1928.53 по требованиям
безопасности при перевороте. Обращай-
тесь к вашему дилеру POLARIS для тща-
тельной проверки дуг ROPS после
возможного их повреждения.
Ни
одно
устройство
не
может
гаран
-
тировать
полной
безопасности
при
перевороте
.
Всегда следуйте всем пра-
вилам относительно переворота, приве-
денным в данном Руководстве.
ВНИМАНИЕ!
Переворот транспортного сред-
ства может привести к серьезной травме или смерти. Не допускайте переворотов транспортного
средства.
Фиксаторы капота
Чтобы снять капот поверните крепления
за 1/4 оборота.

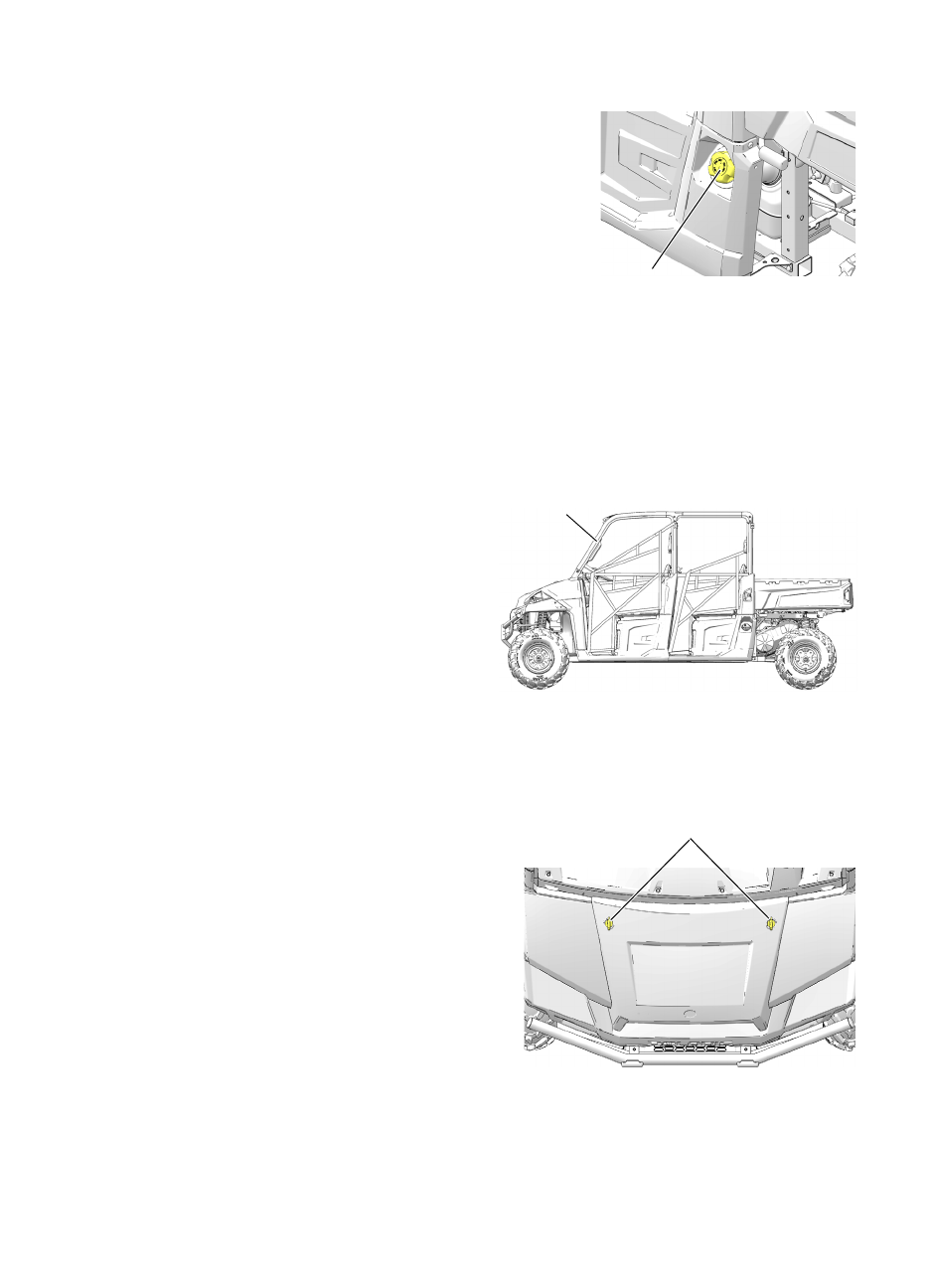

Крышка
топливного бака
ROPS
Фиксаторы капота
