73
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Вариатор (PVT)
Просушка вариатора
Вода случайно может попасть внутрь вариатора. Перед началом движения воду необ-
ходимо удалить.
1. Расположите технику на ровной поверхности. Включите парковочную передачу.
Выключите двигатель.

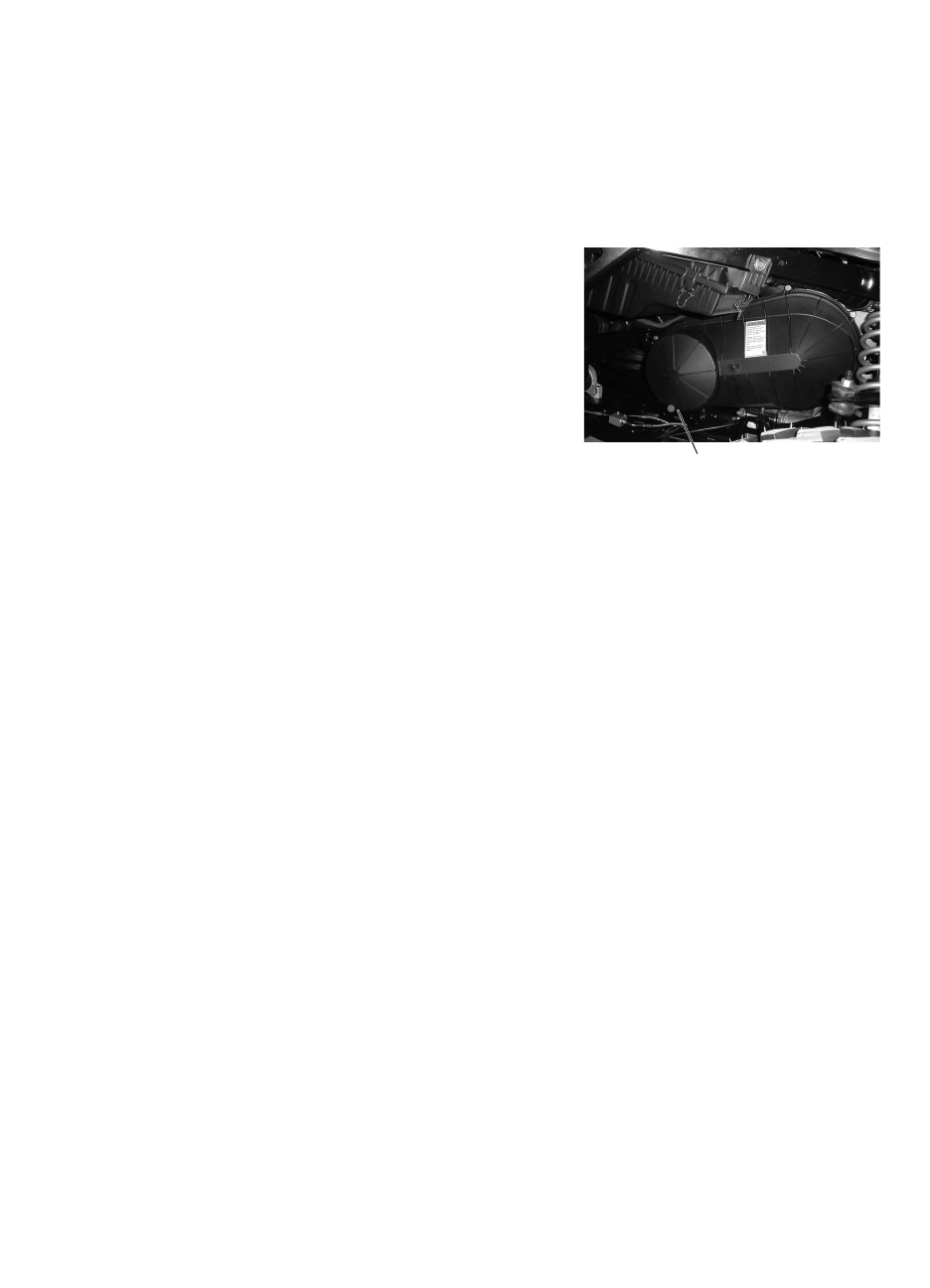

2. Снимите сливную пробку. Полностью слейте
воду. Установите сливную пробку.
3. Запустите двигатель.
4. В течение 10-15 секунд несколько раз нажмите
и отпустите рычаг акселератора, чтобы просу-
шить ремень и шкивы вариатора. Не держите
двигатель на повышенных оборотах более 10
секунд.
5. Сбросьте обороты до холостых. Нажмите на
педаль тормоза. Включите понижающую пере-
дачу.
6. Убедитесь в отсутствии проскальзывания ремня. Если ремень проскальзывает, еще
раз просушите процедуру просушки.
7. Как можно скорее обратитесь к дилеру POLARIS для ремонта и технического
обслуживания.
Затопление мотовездехода
ПРИМЕЧАНИЕ:
Если вовремя не принять необходимые меры, то транспортное средство после
пребывания в воде может очень сильно пострадать. Немедленно доставьте транспор-
тное средство дилеру. Не запускайте двигатель.
Если по каким-то причинам приходится запустить двигатель, прежде чем машина
будет осмотрена дилером, придерживайтесь следующего порядка действий.
1. Выведите мотовездеход на сухую землю (в крайнем случае - можно остаться в
воде, но так, чтобы она не была выше подножек).
2. Проверьте воздухозаборник на наличие воды. Замените фильтрующий элемент,
если в него попала вода.
3. Вылейте из воздухозаборника воду и просушите.
4. Снимите свечи зажигания свечным ключом. Проверните коленчатый вал несколько
раз электростартером.
5. Просушите свечи зажигания и поставьте их на место.
6. Попытайтесь запустить двигатель. Если двигатель не запускается, еще раз и более
тщательно просушите все намокшие детали.
7. Независимо от того, заработал двигатель или нет, как можно скорее покажите
пострадавший мотовездеход авторизованному дилеру Polaris.
8. Если вода попала в вариатор, действуйте в соответствии с рекомендациями в раз-
деле “Просушка вариатора”.
Сливная пробка
