12
БЕЗОПАСНОСТЬ

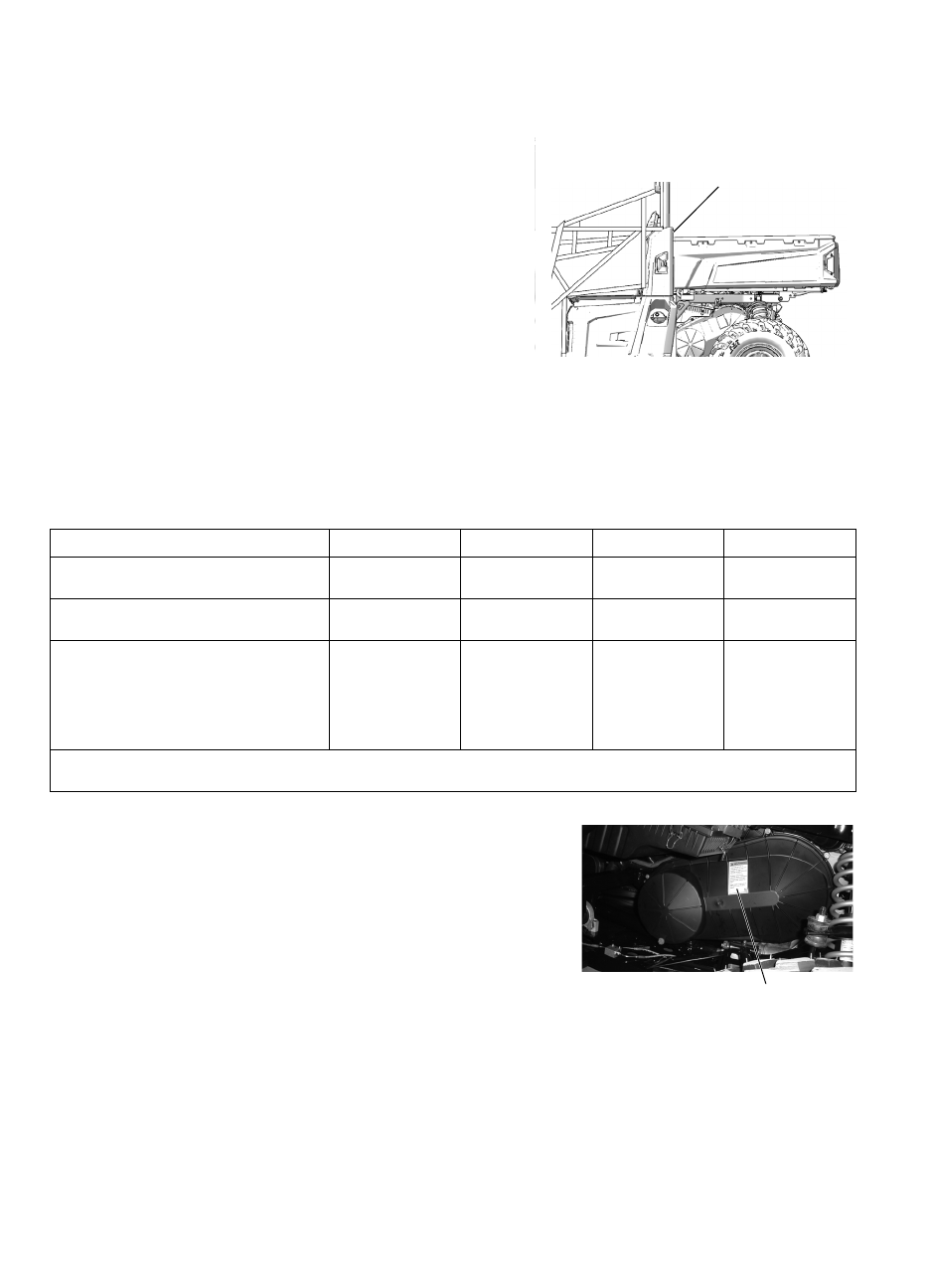

Предупредительные таблички и их расположение
Предупреждение о давлении в шинах/нагрузке/пассажирах
ВНИМАНИЕ
• Не перевозите пассажиров в кузове.
• Водителя и пассажира может выбросить со своих
мест. Это может привести к серьезной травме или
гибели.
• Если общая загрузка мотовездехода (снегоболото-
хода) превышает 225 кг, необходимо использовать
только понижающую передачу.
НЕПРАВИЛЬНОЕ ДАВЛЕНИЕ ИЛИ ПЕРЕГРУЗКА МОТО-
ВЕЗДЕХОДА (СНЕГОБОЛОТОХОДА) может стать причи-
ной потери управления и, как результат - причиной
ТЯЖЕЛОЙ ТРАВМЫ ИЛИ СМЕРТИ.
• При движении с грузом снизьте скорость и обеспечьте достаточный тормозной путь.
• Перегрузка, перевозка грузов с высоким центром тяжести или незакрепленных грузов увели-
чивает риск потери контроля. Центр тяжести груза должен находиться как можно ниже, груз
должен быть хорошо сбалансирован и надежно закреплен.
• Для устойчивого движения по пересеченной местности рекомендуем снизить скорость и по
возможности облегчить груз.
7180135
Предупреждение на крышке вариатора
ВНИМАНИЕ
Неправильное техническое обслуживание вариатора
может привести к поломке, ТЯЖЕЛЫМ ТРАВМАМ или
СМЕРТИ.
Всегда очищайте от загрязнений воздуховоды системы
вентиляции вариатора при замене ремня, после движения
по грязи и профилактически.
Изучите настоящее Руководство, обратитесь к официаль-
ному дилеру POLARIS.
7177469
RANGER
4x4
4x4 CA
CREW
CA CREW
МАКСИМАЛЬНАЯ ГРУЗОПОДЪ-
ЕМНОСТЬ КУЗОВА
454 кг
272 кг
454 кг
272 кг
ДАВЛЕНИЕ В ШИНАХ PSI (KПа):
ПЕРЕД 10 (69)
ЗАД 12 (83)
ПЕРЕД 10 (69)
ЗАД 12 (83)
ПЕРЕД 14 (96)
ЗАД 16 (110)
ПЕРЕД 14 (96)
ЗАД 16 (110)
МАКСИМАЛЬНАЯ
ГРУЗОПОДЪЕМНОСТЬ,
ВКЛЮЧАЯ ВЕС САМОГО
ТРАНСПОРТНОГО СРЕДСТВА,
ВОДИТЕЛЯ, ПАССАЖИРОВ И
ГРУЗА
682 кг
499 кг
795 кг
612 кг
За более подробной информацией по размещению груза обратитесь к настоящему Руководству или
дилеру Polaris.
Предупреждение о давлении в шинах/
нагрузке/пассажирах
Предупреждение на крышке
вариатора
