98

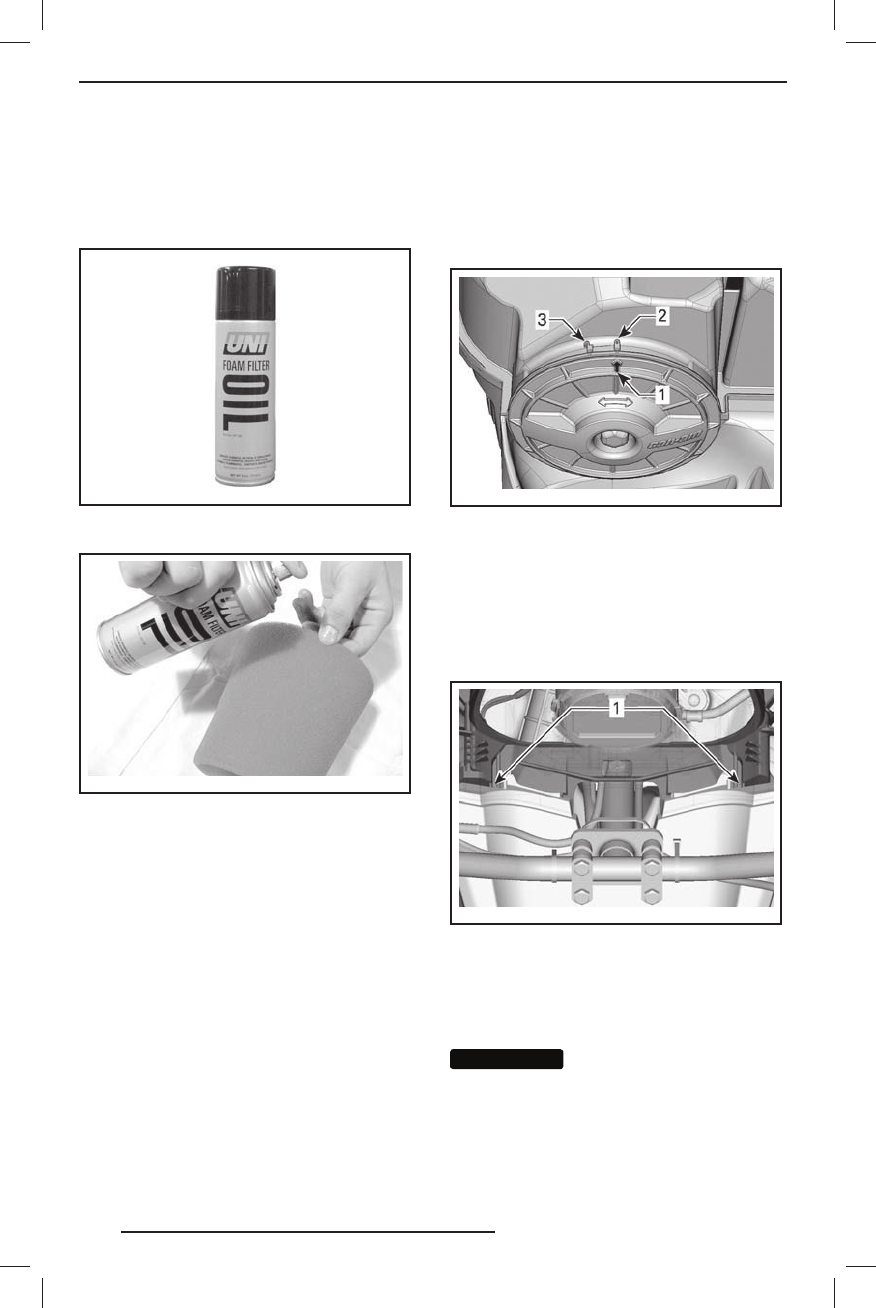

Нанесение масла на предваритель-
ный фильтрующий элемент
1. Н а н е с и т е с п е ц и а л ь н о е м а с л о A IR
FILTER OIL ( P/ N 219 700 340 ) на пред-
варительный фильтрующий элемент.
219 700 340
СПЕЦИА ЛЬНОЕ МАСЛО AIR FILTER OIL
( P / N 219 70 0 340 )
vbs2 009 -012 -014
ТИПОВОЙ ВАРИАНТ — НАНЕСЕНИЕ МАСЛА
НА ГУБЧАТЫЙ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ
2. Выж дите 3 – 5 мину т.
3. О б е р н у в п р е д в а р и т е л ь н ы й ф и л ь -
трующий элемент впитывающей ве -
тошью и акк у ратно от жав, уд алите
с него излишки масла, которые могу т
попасть на бумажный фильтрующий
элемент. Это так же позволит филь -
тру полностью пропитаться маслом.
Установка воздушного фильтра
Установите предварительный фильтру-
ющий элемент на бумажный фильтрую -
щий элемент.
Нанесите небольшое количество смаз -
ки на уплотнительное кольцо и пласти -
ковый корпус воздушного фильтра.
Установите воздушный фильтр в после -
довательности, обратной снятию.
Убедитесь, что крышка воздушного филь-
тра правильно закреплена на корпусе
воздушного фильтра. См. метки на крыш-
ке и корпусе воздушного фильтра.
vm r2 012 -005 -00 1_ a
1. Стрелка на крышке
2. Зафиксировано
3. Свободно
Установите консоль в последователь -
ности, обратной снятию. Обратите вни-
мание на следующее:
Совместите передние выступы консоли
с пазами, а затем подайте консоль вперёд.
vm r2 012 -043 -02 1_ a
ДЛЯ НАГЛЯДНОСТИ НЕКОТОРЫЕ КОМПОНЕНТЫ
СНЯТЫ
1. Передние выст упы консоли
Моторное масло
Уровень моторного масла
ВНИМАНИЕ
ВНИМАНИЕ
Постоянно контролируй-
те и, при необходимости, пополняйте
запас масла в системе смазки двига-
теля. Не переливайте. Недостаток мас-
ла в двигателе/коробке передач мо-
жет привести к серьёзному поврежде-
н и ю д е т а л е й д в и г а т е л я / к о р о б к и
передач. Вытирайте потеки масла.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
`13 Can-Am Renegade 500_800_1000.indb 98
`13 Can-Am Renegade 500_800_1000.indb 98
19.11.2012 11:07:44
19.11.2012 11:07:44
