ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
704 902 809 A

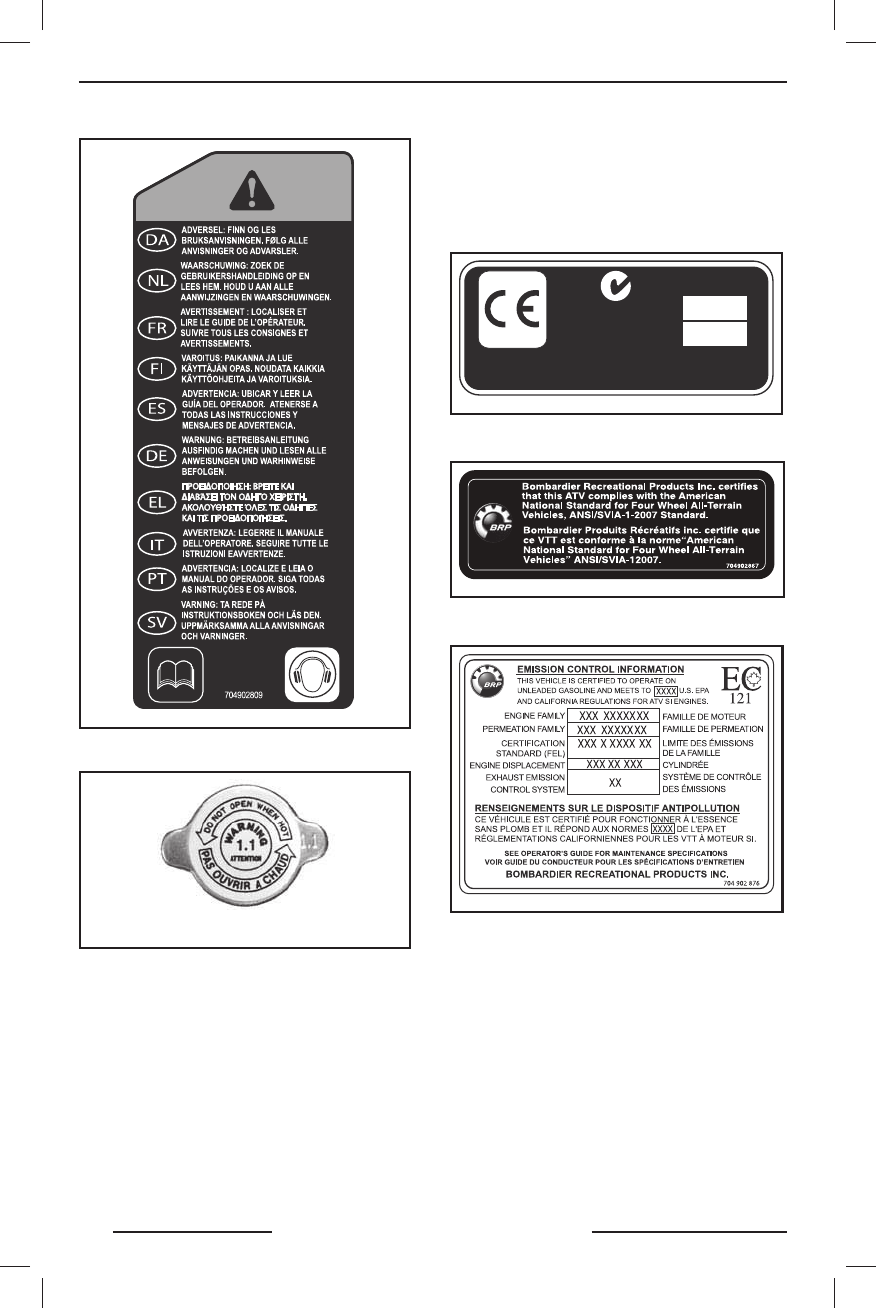

ТАБЛИЧК А 10 — ЗА ПРЕДЕЛАМИ СЕВЕРНОЙ
АМЕРИКИ
v
m
o20 10-0 10- 100 _a
НЕ ОТКРЫВАТЬ, ПОКА ДВИГАТЕЛЬ ГОРЯЧИЙ
ТАБЛИЧК А 11
Таблички соответствия
Приведённые ниже таблички удостове -
ряют соответствие д анной модели мо -
товездеход а требованиям станд артов
различных стран.
THIS VEHICLE IS AN ALL TERRAIN VEHICLE AND IS NOT INTENDED FOR USE ON PUBLIC ROADS.
POWER
WET WEIGHT
kW
kg
ACN 097 370 100
704901449
704 901 449
МОЩНОСТЬ
ПОЛНАЯ МАССА
кВт
кг
МОТОВЕЗДЕХОД ЯВЛЯЕТСЯ ВНЕДОРОЖНЫМ ТРАНСПОРТНЫМ СРЕДСТВОМ
И НЕ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ НА ДОРОГАХ ОБЩЕГО ПОЛЬЗОВАНИЯ
РАСПОЛОЖЕНИЕ: ПОД СИДЕНЬЕМ НА ВЕРХНЕЙ
БА ЛКЕ РАМЫ
704 902 867
РАСПОЛОЖЕНИЕ: ПОД СИДЕНЬЕМ НА ВЕРХНЕЙ
БА ЛКЕ РАМЫ
704 902 876
РАСПОЛОЖЕНИЕ: ПОД СИДЕНЬЕМ НА ВЕРХНЕЙ
БА ЛКЕ РАМЫ
ПРЕДУПРЕ Ж Д АЮЩИЕ ТАБЛИЧКИ
`13 Can-Am Renegade 500_800_1000.indb 42
`13 Can-Am Renegade 500_800_1000.indb 42
19.11.2012 11:07:42
19.11.2012 11:07:42
