108

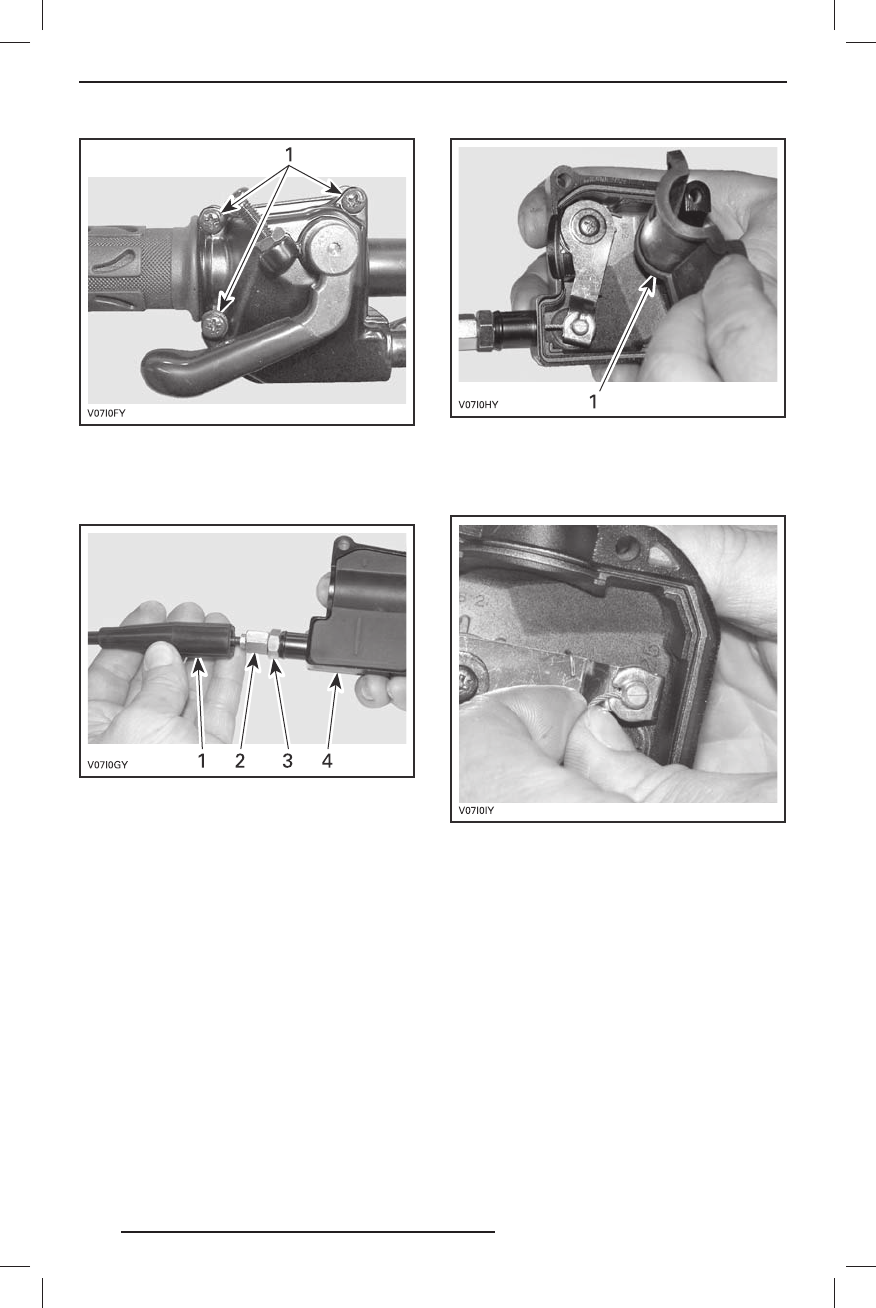

1. Выверните указанные винты
Отделите кож у х.
Сдвиньте защитный чехол, чтобы стала
видна рег улировочная муфта троса.
1. Чехол троса
2. Рег улировочная муфта троса
3. Контргайка
4. Кож у х рычага д россельной заслонки
Выверните регулировочную муфт у, что -
бы ослабить натяжение троса.
Уд алите вну тренний чехол кож у ха.
1. Вну тренний чехол
Уд алите трос из кож у ха рычага.
ПРИМЕЧАНИЕ :
Выведите конец троса
из разреза скобы.
С н и м и т е б о к о в у ю к р ы ш к у к о р п у с а
дроссельной заслонки.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
`13 Can-Am Renegade 500_800_1000.indb 108
`13 Can-Am Renegade 500_800_1000.indb 108
19.11.2012 11:07:45
19.11.2012 11:07:45
