56
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
vm o20 12-0 12- 524

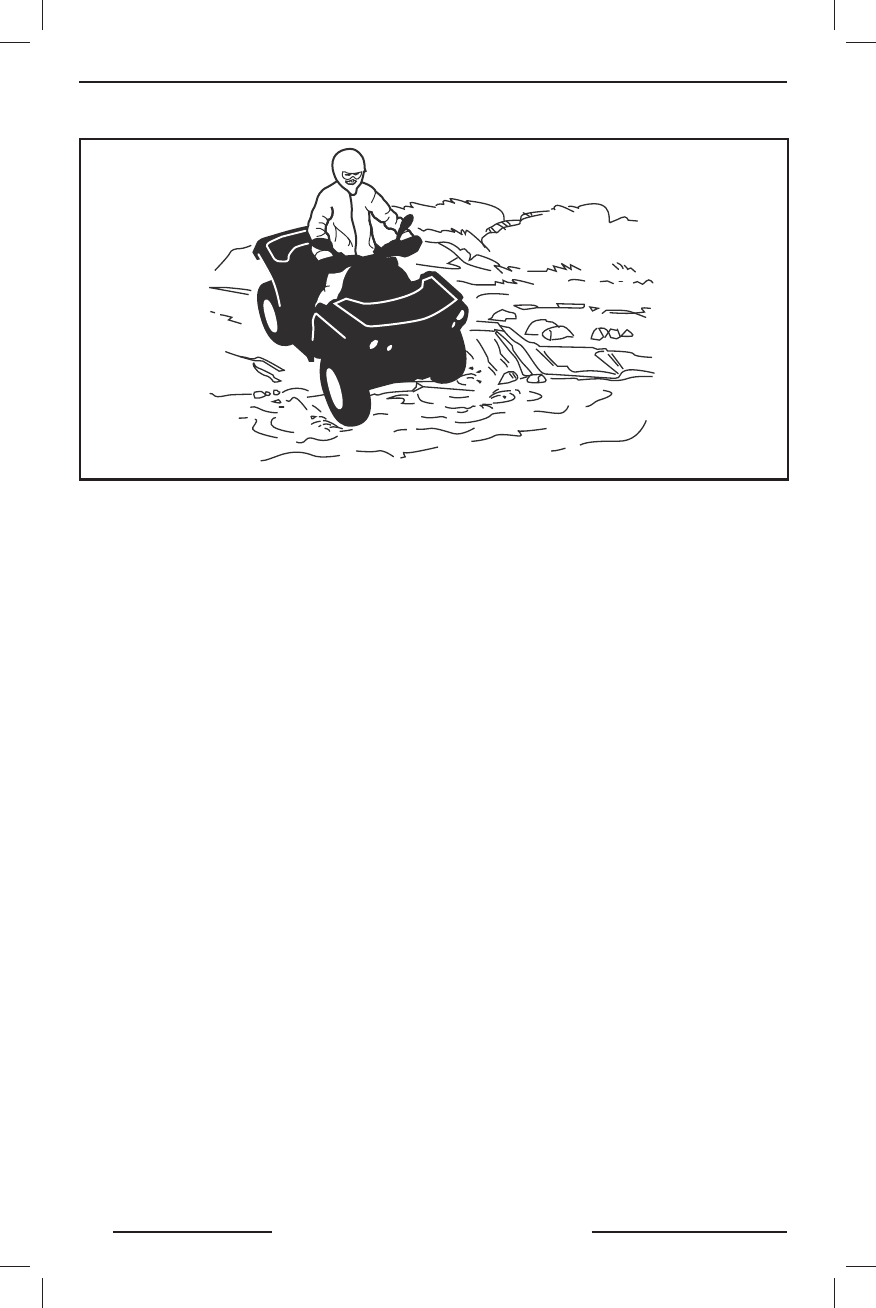

Попад ание воды на тормозные механизмы оказывает неблагоприятное влияние
на эффективность тормозной системы. После преодоления водной преграды, дви-
жения по грязи или снег у просушите тормозные колодки, несколько раз привед я
тормоза в действие. Оставляйте больше места д ля торможения.
На под ходе к водоёму почва обычно бывает топкая, болотистая. Здесь Вас мог у т
ж дать разного рода ловушки и провалы. Будьте к этому готовы. Будьте бдительны,
остерегайтесь крупных камней, брёвен и т. п, частично скрытых растительностью.
Движение по льду
Если Вам предстоит пересечь замёрзший водоём, проверьте толщину и прочность
лед яного покрова и примите решение, способен ли он выдержать вес мотовезде -
ход а и груза вместе с Вашим собственным весом. Если Вы замечаете промоины,
то знайте — это верный признак того, что лёд имеет разную толщину.
На льду управляемость мотовездехода резко у х удшается. Выезжайте на лёд на ма-
лой скорости, не нажимайте резко на рычаг дроссельной заслонки. Это приведёт
лишь к пробуксовке и возможному опрокидыванию. Избегайте резкого торможе -
ния. Так как оно приведёт к неконтролируемому скольжению и переворачиванию
машины. Лед яная пыль опасна тем, что она забивает механизмы мотовездеход а
и лишает его управляемости.
Движение по снежной поверхности
При проведении проверки мотовездеход а перед выездом особое внимание обра -
тите на места, где скопление снега и /или льд а может стать причиной у х удшения
видимости световых приборов, засорения вентиляционных отверстий и радиатора
( препятствовать функционированию вентилятора системы ох лаж дения ), мешать
функционированию органов управления. Перед началом движения на мотовезде -
ходе проверьте работоспособность рулевого управления, привод а д россельной
заслонки и органов управления тормозной системы ( рычагов и педали), убедитесь,
что они перемещ аются плавно и без заед аний.
При д ви жении м ото вез деход а п о с неж ной п о верх но с т и сцепление шин с п о -
крытием значительно у х удшается и управляемость мотовездеход а изменяется.
На поверхностях с низким коэффициентом сцепления отк лики мотовездеход а
на движения рулём на так «прозрачны» и точны, д лина тормозного пу ти увеличива-
ется, а динамические свойства у х удшаются. Выезжайте на лёд на малой скорости,
не нажимайте резко на рычаг дроссельной заслонки. Это приведёт к пробуксовке
БЕЗОПАСНОЕ ВОЖ ДЕНИЕ
`13 Can-Am Renegade 500_800_1000.indb 56
`13 Can-Am Renegade 500_800_1000.indb 56
19.11.2012 11:07:43
19.11.2012 11:07:43
