54
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
к лючите стояночный тормоз, удерживая тормоз в нажатом положении. Выполните
U - или К- образный разворот ( при этом находитесь на стороне, обращённой к вер -
шине холма, руки постоянно держите на рычаге тормоза и мед ленно разверните
мотовез деход так, чтобы его за дняя часть была обращена в сторону вершины
холма ). Всегда сходите с машины в направлении вершины холма, держась подаль-
ше от вращ ающихся колёс. Не пытайтесь удержать мотовездеход , когд а он начал
опрокидываться. Отойдите в сторону. Не выезжайте на гребень холма на высокой
скорости. За ним может оказаться кру той обрыв.
vm o20 12-0 12- 526

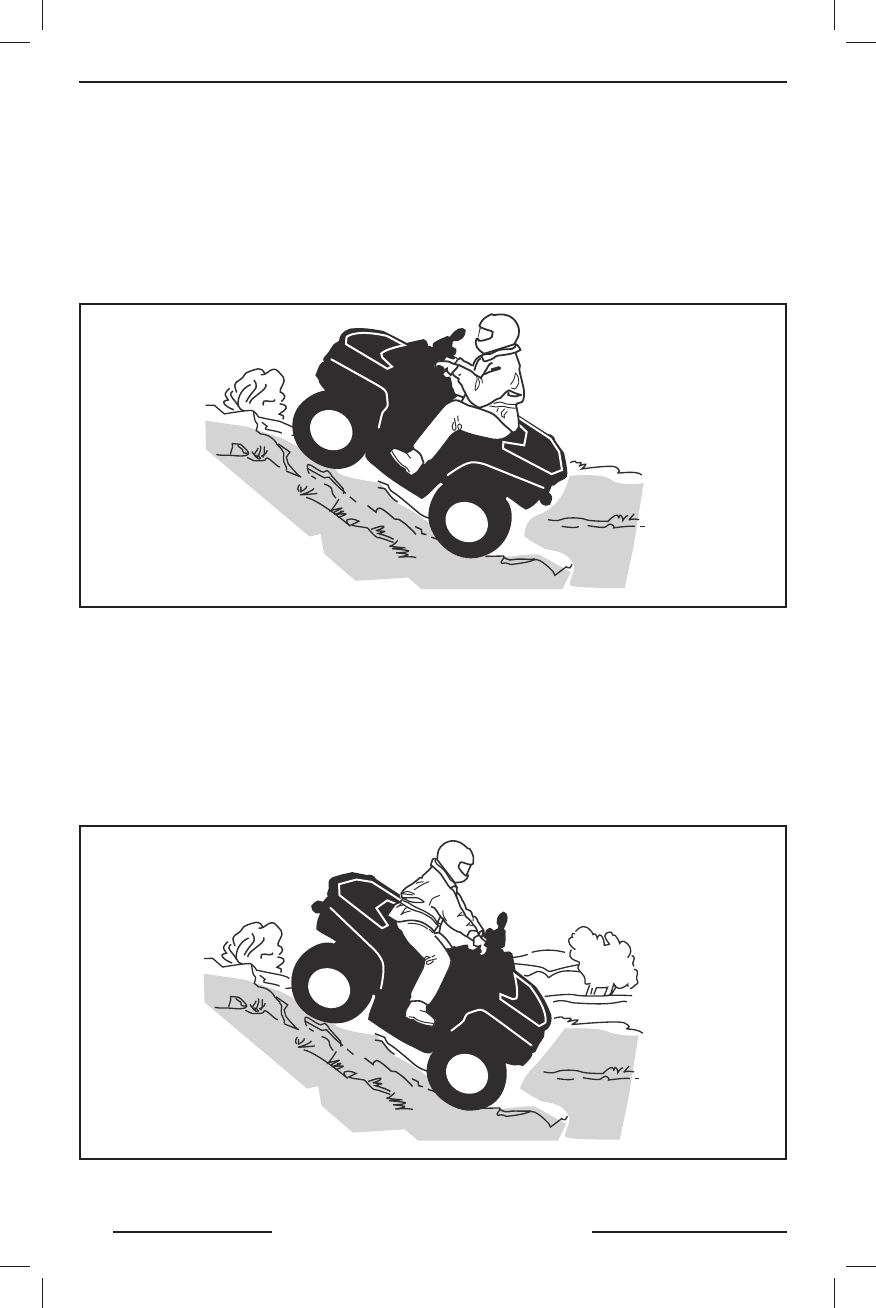

Движение под гору
При подъёме мотовездеход может преодолеть большую кру тизну, чем при спуске.
Поэтому важно заранее подумать, взбираясь на холм, как потом спуститься с его
вершины.
Торможение при спуске может привести к тому, что Вы покатитесь юзом, как на са-
нях. На спуске держите постоянную скорость и д а же ч у ть ускоряйтесь, чтобы
не терять контроль над мотовездеходом.
Перенесите вес Вашего тела наза д. Чтобы предотвратить скольжение, плавно
нажимайте рычаг тормоза. Не скатывайтесь с холма по инерции или на нейтрали.
vm o20 12-0 12- 523
БЕЗОПАСНОЕ ВОЖ ДЕНИЕ
`13 Can-Am Renegade 500_800_1000.indb 54
`13 Can-Am Renegade 500_800_1000.indb 54
19.11.2012 11:07:43
19.11.2012 11:07:43
