ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
БЕЗОПАСНОЕ ВОЖ ДЕНИЕ
теплоизолирующим слоем. Тем не менее, соображения безопасности требуют,
чтобы водитель надевал защитный шлем установленного образц а, средства за -
щиты глаз, над лежащую обувь, перчатки, к уртк у ( рубашк у) с д линными рукавами
и д линные прочные брюки. Э тот тип экипировки обеспечит Вам защит у от не -
которых незначительных опасностей, с которыми вы можете встретиться в пу ти.
Не следует надевать предметы одеж ды с развевающимися конц ами ( например,
шарфы ), которые мог у т попасть в детали мотовездеход а или запу таться в ветках
деревьев. Возможно, в некоторых случаях Вам понадобится незапотевающие за -
щитные или солнечные очки. Очки со специальными светофильтрами помог у т
оценить харак тер местности и вовремя заметить его изменение. Солнечные очки
рекомендуется надевать только в дневное время.
Шлем
Экран, защищающий
глаза
Щиток, закрывающий
подбородок
Защита грудной
клетки
Длинные
рукава
Перчатки
Длинные прочные
брюки
Башмаки

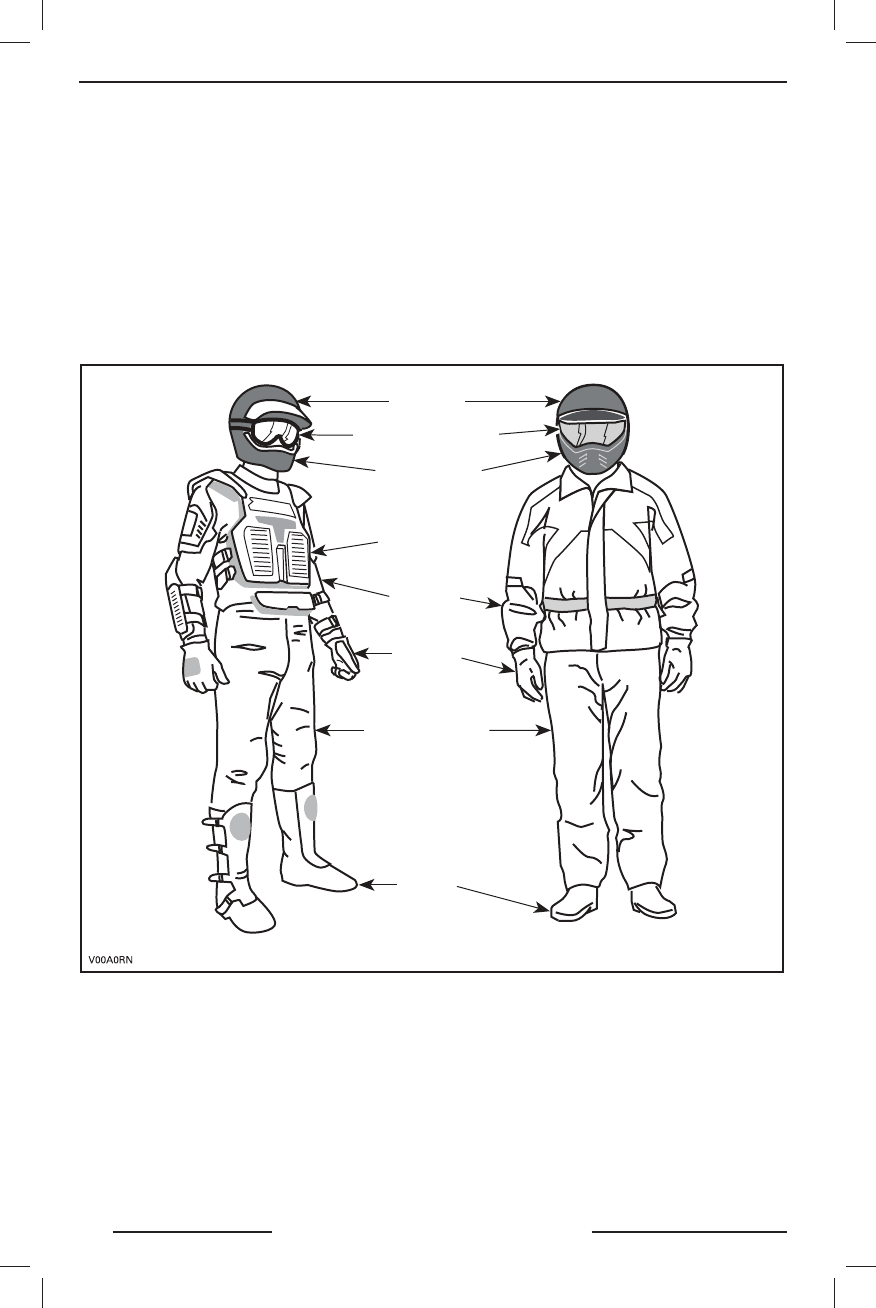

Правильная экипировка
Прогулки на мотовездеходе
Ваш отдых и развлечения не должны мешать окру жающим. Уважайте законные
права и интересы других людей. Не выезжайте на трассы д ля снегоходов, тропы
д ля конных верховых прогулок, гоночные трассы и трассы д ля горных велосипедов.
Не двигайтесь зигзагом, из стороны в сторону. Всегд а будьте готовы уст упить до -
рог у встречному транспортному средству.
