72

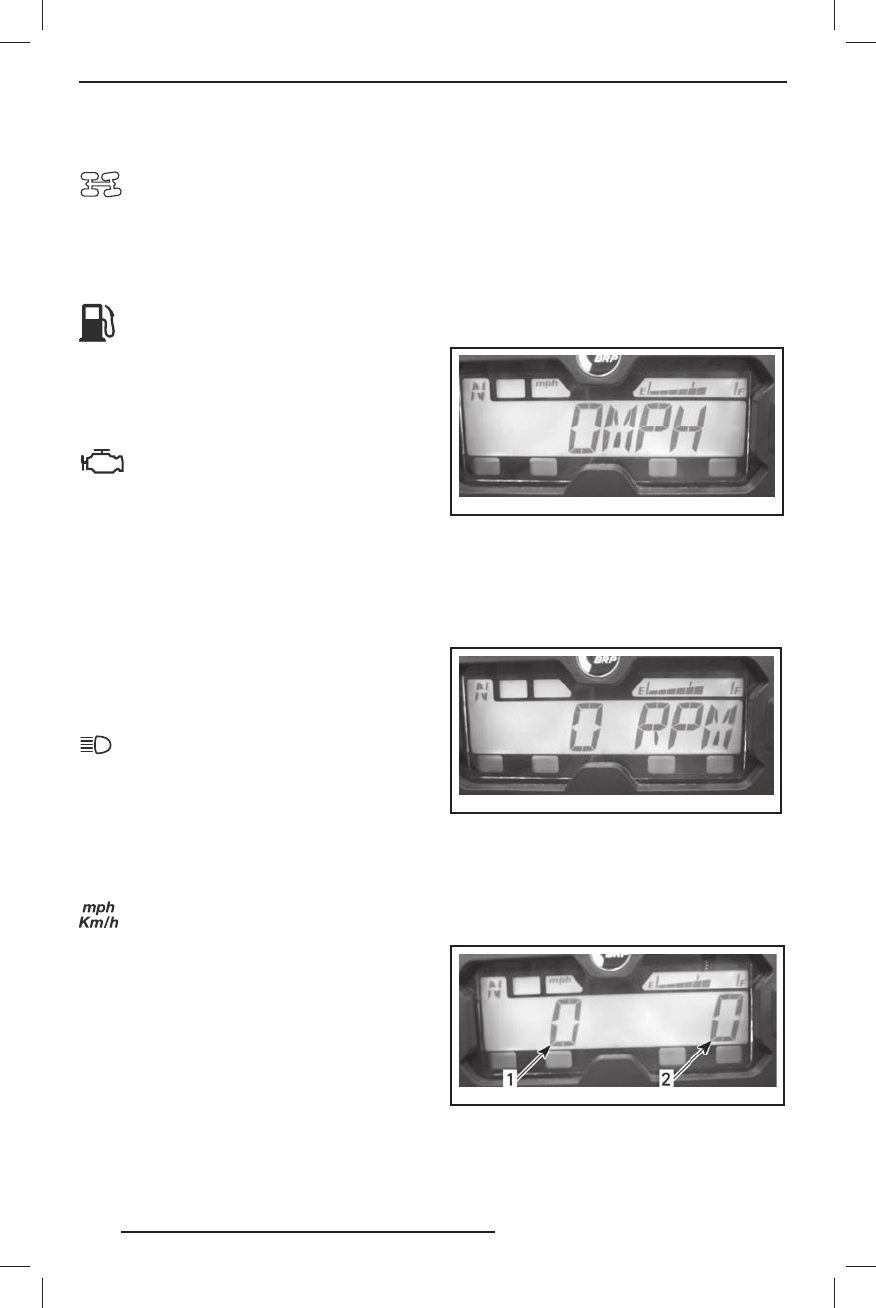

ИНФОРМАЦИОННЫЙ ЦЕНТР ( LCD )
5) Индикатор режима 4WD
Включённый индикатор указывает на то,
что активирован полный привод (
4WD
).
6) Индикатор низкого уровня
топлива
Вк лючение индикатора указывает на то,
что в баке осталось менее 5 л топлива.
7) Сигнальная лампа CHECK
ENGINE (проверь двигатель)
Индикатор указывает на наличие неис -
правности двигателя — см. сообщение
на многофункциональном дисплее.
Мигающий индикатор указывает на то,
ч то ак т и в и р о в ан р еж им LIMP HOME
( режим щ ад ящего возвращения ).
Более подробная информация приведе -
на в разделе «
ДИАГНОСТИК А И УСТРА-
НЕНИЕ НЕИСПРАВНОСТЕЙ
».
8) Индикатор включения дальнего
света фар
Вк лючение индикатора указывает на то,
что вк лючён
дальний свет фар
, и к люч
в замке зажигания находится в положе -
ние «ON with light» ( вк л. со светом ).
9) Индикатор единиц измерения
скорости
Индикатор отображает используемые
в д анный момент единицы измерения.
Режимы
многофункционального
информационного центра
Режим отображения скорости
движения
В данном режиме на основном дисплее
отображается скорость движения мо -
товездеход а ( в км /ч или в MPH ( милях
в час )).
vdd20 08- 001 -084
Режим отображения частоты
вращения коленчатого вала
В данном режиме на основном дисплее
отображается частота вращения колен-
чатого вала ( об /мин ).
vdd20 08- 001 -089
Комбинированный режим
В данном режиме на основном дисплее
отображается скорость движения мото -
вездеход а и частота вращения колен -
чатого вала.
vdd20 08- 001 -085 _a
1. Скорость движения мотовездехода
2. Частота вращения коленчатого вала двигателя
`13 Can-Am Renegade 500_800_1000.indb 72
`13 Can-Am Renegade 500_800_1000.indb 72
19.11.2012 11:07:43
19.11.2012 11:07:43
