119
УХОД ЗА МОТОВЕЗДЕХОДОМ
Заключительные операции
после поездки
При эксплуатации в солевой атмосфере
( побережье, пляж, погрузка / разгрузка
лодок) ежедневное мытье мотовезде -
ход а п р е с н о й в од о й яв л я етс я о б яз а -
тельным. Настоятельно рекомендует-
с я с м аз ы в а т ь м ет а л л ич е с к и е ч а с т и.
И с п о л ь з у й т е с м аз к у X P S LUBE ( P / N
293 6 0 0 016 ). Э то необходимо делать
в конце каж дого дня эксплуатации мо -
товездеход а.
После езды по грязи вымойте мотовез-
деход , очистите фары и задний фонарь.
Мойка мотовездехода
ВНИМАНИЕ
ВНИМАНИЕ
Не мойте мотовез деход
с труёй из шланга под в ы с оким д ав -
лением. ПОД АВАЙТЕ ВОДУ ТОЛЬКО
П О Д Н И З К И М Д А В Л Е Н И Е М ( к а к
в с а довом шланге ) .
Обратите внимание на области, в кото -
рых скапливающаяся грязь может стать
причиной износа, возникновения неис -
правностей или развития коррозии.
Вымойте мотовездеход мыльным рас -
твором.
ВНИМАНИЕ
ВНИМАНИЕ
Не допускается исполь-
зовать для чистки полипропиленовых
ко м п о н е н т о в ко р п ус а оч и с т и т е л и
на основе нефтепродуктов — это мо-
жет стать причиной потери блеска.

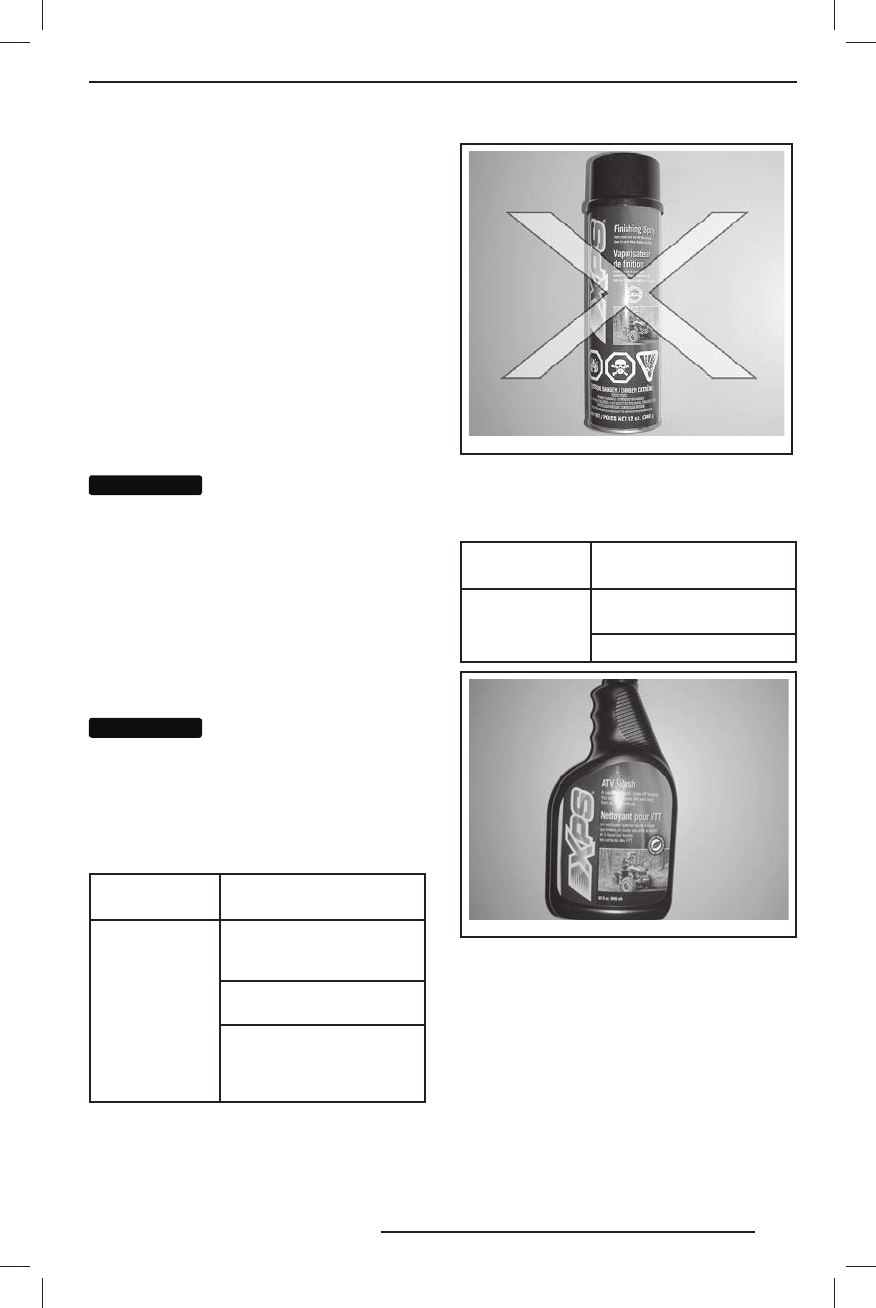

Не с ов ме с тим ы е оч и с тите ли
ТИП
МАТЕРИАЛА
НЕСОВМЕСТИМЫЕ
ОЧИСТИТЕЛИ
Полипропилен
(части корпуса)
ЛЮБЫЕ ОЧИСТИТЕЛИ
НА ОСНОВЕ НЕФТЕ-
ПРОДУКТОВ
XP-S ATV Finishing Spray
(P/N 219 701 704)
XP-S ATV Cleaning Kit
(P/N 219 701 713) (вклю-
чает упомянутый выше
XP-S ATV Finishing Spray)
vbs2 012 -006 -002 _a
НЕ ИСПОЛЬЗОВАТЬ НА КОМПОНЕНТА Х ИЗ ПО -
ЛИПРОПИЛЕНА
Совместимые очистители
ТИП
МАТЕРИАЛА
СОВМЕСТИМЫЕ
ЧИСТЯЩИЕ СРЕДСТВА
Полипропилен
(части корпуса)
XPS ATV Wash
(P/N 219 701 702)
Мыльный раствор
vbs2 012 -006 -001
БЕЗОПАСЕН Д ЛЯ ПОЛИПРОПИЛЕНА
`13 Can-Am Renegade 500_800_1000.indb 119
`13 Can-Am Renegade 500_800_1000.indb 119
19.11.2012 11:07:45
19.11.2012 11:07:45
