112
vm o20 12-0 14- 011 _a

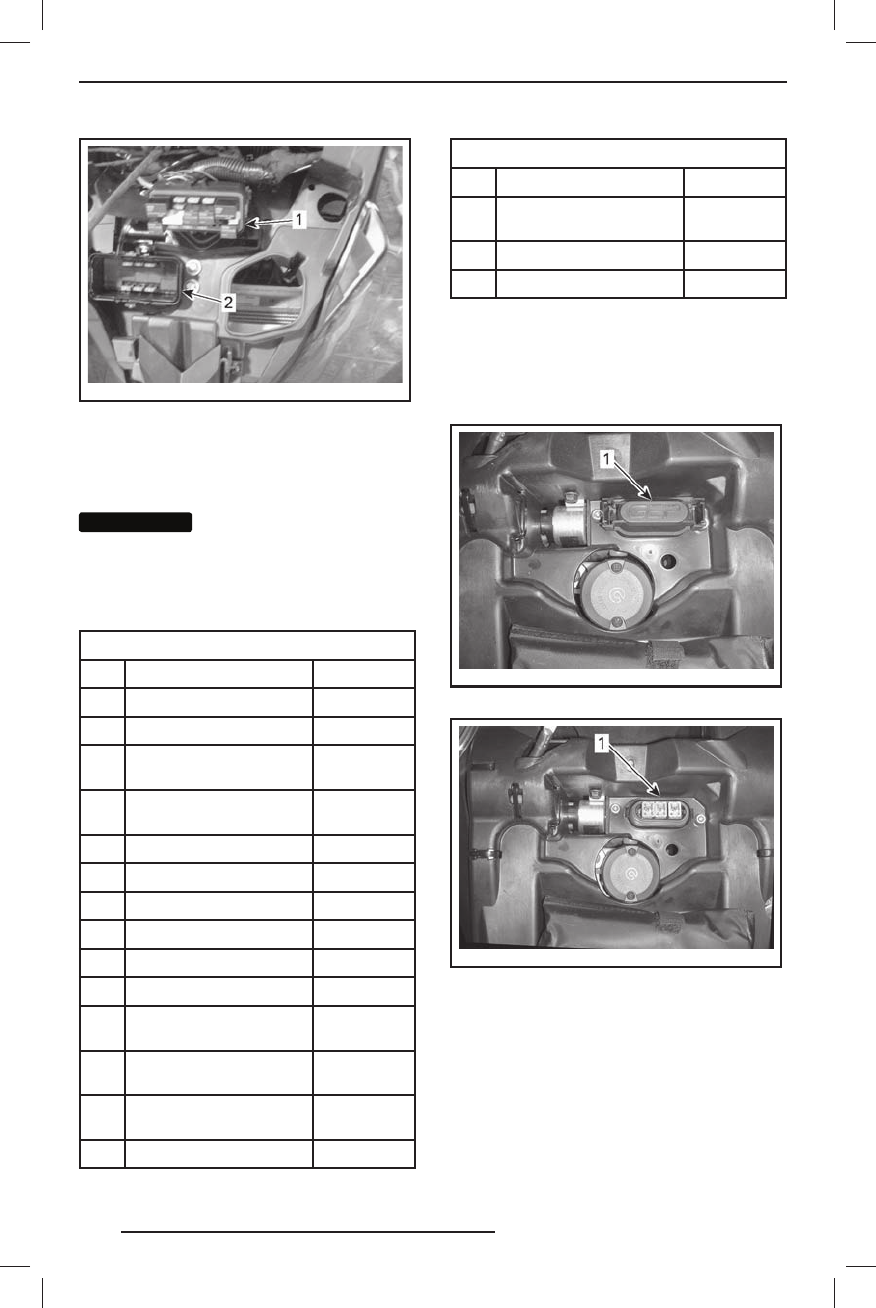

1. Передний блок предохранителей
2. Крышка переднего блока предохранителей
ПРИМЕЧАНИЕ :
Расположение предо -
хранителей указано на обратной сто -
роне крышки блока предохранителей.
ВНИМАНИЕ
ВНИМАНИЕ
Не допус каетс я раз ме -
щ е ни е как и х-ли бо п ре д м ето в в п е -
ре д не м с е р в и с ном отс е ке.
Описание переднего блока
предохранителей
ПЕРЕДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
R1
Реле вентилятора
—
R2
Главное реле
—
R3
Реле доп. оборудо-
вания
—
R4
Реле приборов осве-
щения
—
R5
Реле топливного насоса
—
R8
Реле стоп-сигналов
—
F4
Информационный центр
10 A
F5
Форсунки/зажигание
5 A
F6
ECM
5 A
F7
2WD/4WD
5 A
F8
Замок зажигания, реле
стартера
5 A
F9
Вентилятор системы
охлаждения
25 A
F10
Органы управления для
EC (модели для ЕС)
5 A
F11
Световые приборы
30 A
ПЕРЕДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F12
Электрическая розет-
ка (пост. тока)
15 A
F14
Доп. оборудование 2
15 A
F15
Топливный насос
5 A
Расположение заднего блока
предохранителей
Задний блок предохранителей распола-
гается под сиденьем, рядом с аккумуля-
торной батареей.
vm o20 12-0 12- 035 _b
1. Крышка заднего блока предохранителей
vm o20 12-0 12- 034 _a
1. Задний блок предохранителей
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
`13 Can-Am Renegade 500_800_1000.indb 112
`13 Can-Am Renegade 500_800_1000.indb 112
19.11.2012 11:07:45
19.11.2012 11:07:45
