124
ТИПОВОЙ ВАРИАНТ
Установка производится в порядке, об-
ратном снятию.

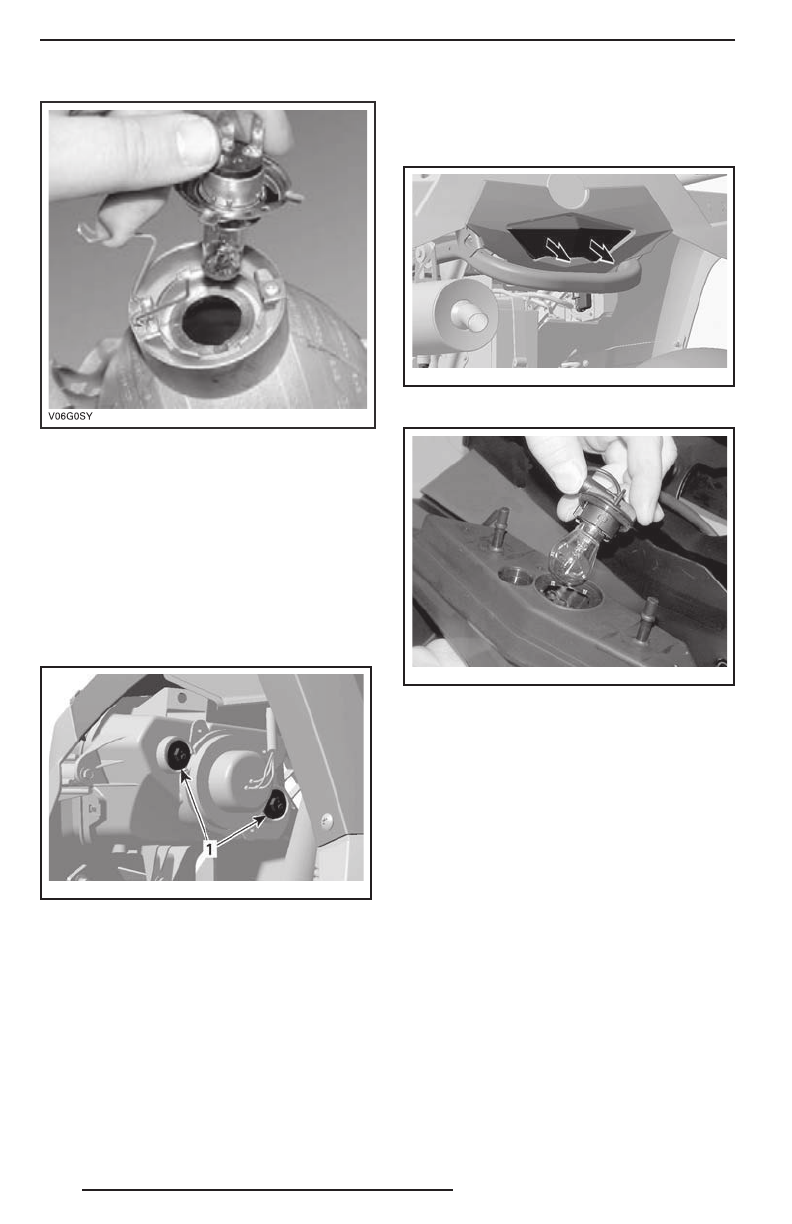

Регулировка головной оптики
Отрегулируйте направление луча фары.
Вращением винтов отрегулируйте на-
правление светового пучка фары в вер-
тикальной и горизонтальной плоскостях.
Обе фары должны быть отрегулированы
одинаковым образом.
vm o20 08-0 19- 039 _a
1. Регулировочные винты
Замена лампы заднего фонаря
Вытяните рассеиватель фонаря из его
резиновых втулок.
vm o20 08-0 19- 040 _a
Поверните и вытяните патрон с лампой.
vm o20 08-0 01- 006
Слегка надавив на лампу, поверните про-
тив часовой стрелки и снимите её.
Установите новую лампу, надавите и по-
верните по часовой стрелке.
Установите все снятые детали.
Чехлы и кожухи шарниров
приводных валов
Проверка состояния чехлов
и кожухов шарниров приводных
валов
Проверьте состояние чехлов и кожухов
шарниров приводных валов.
Убедитесь в отсутствии повреждений
и потёртостей на кожухе около вала.
Проверьте чехлы шарниров приводных
валов на наличие трещин, потёртостей
и следов утечки смазки на чехлах.
При необходимости отремонтируйте или
замените повреждённые детали.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Содержание
