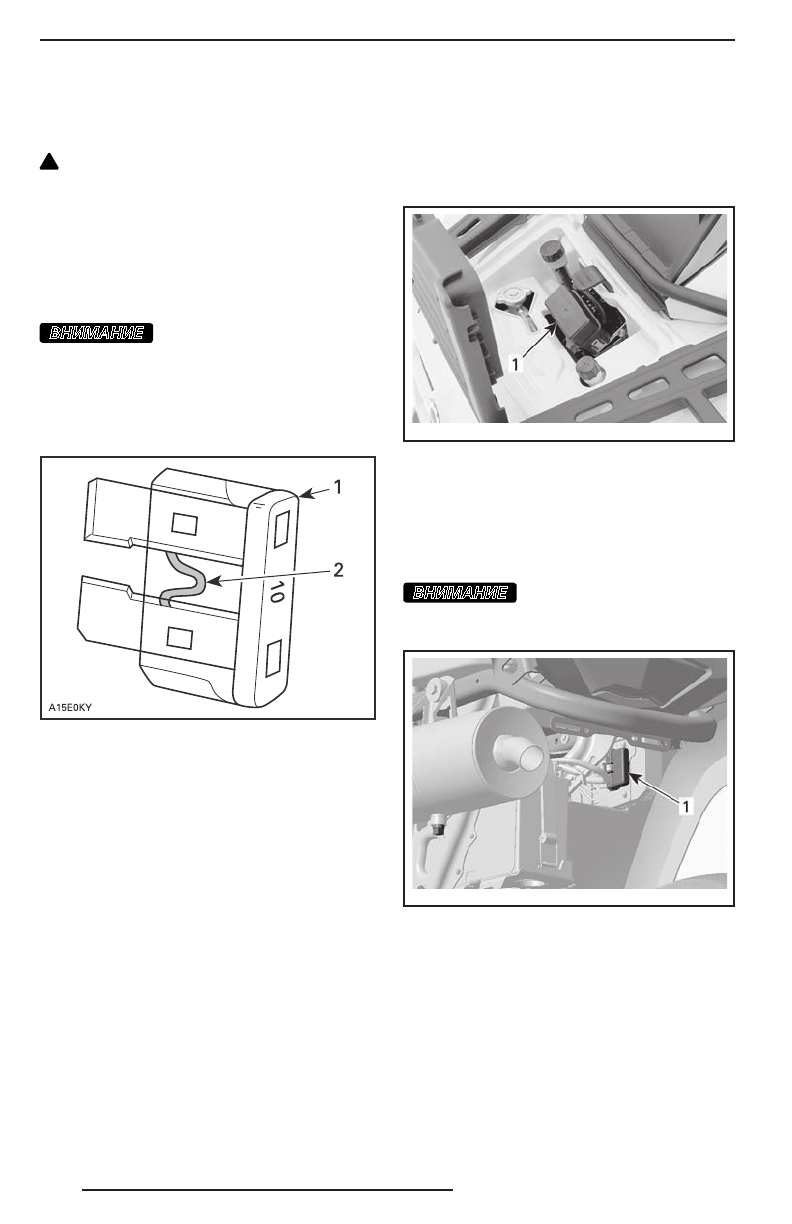

122
Предохранители
Осмотр предохранителей
!
ОСТОРОЖНО Перед ремонтом или
обслуживанием компонентов электро-
оборудования поверните ключ зажи-
гания в положение «OFF» (выкл.) (если
не указан иной порядок действий).
Если предохранитель повреждён, его
необходимо заменить предохранителем
такого же номинала.
ВНИМАНИЕ
Не пользуйтесь предо-
хранителями, рассчитанными на боль-
ший ток (большего номинала) — это
может привести к серьёзным повреж-
дениям.
Проверьте целостность нити.
ТИПОВОЙ ВАРИАНТ
1. Предохранитель
2. Нить
Расположение предохранителей
Предохранители располагаются в перед-
нем блоке предохранителей и в задней
части мотовездехода рядом с аккумуля-
торной батареей.
vm o20 08-0 19- 011 _c
1. Передний блок предохранителей
F1: Предохранитель блока ECM (5 A)
F2: Вентилятор (20 A)
F3: Предохранитель блока ECM (7,5 A)
F4: Информационный центр, задний фонарь,
диагностический разъем (7,5 A)
F5: Топливный насос
F6: Дополнительное оборудование (20 A)
ВНИМАНИЕ
Не допускается разме-
щение каких-либо предметов в перед-
нем сервисном отсеке.
vm o20 08-0 19- 036 _a
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ В ЗАДНЕЙ ЧАСТИ
МОТОВЕЗДЕХОДА
1. Основной (30 A) (КРАСНЫЙ/СЕРЫЙ провод)
Доп. оборудование (30 A) (КРАСНЫЙ/ЗЕЛЁ-
НЫЙ провод)
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
